Einfarbiger PWM-Signalwiederholer/Verstärker 5-24V 16A
Art. -Nr.B1624
15,95 €
inkl. MwSt.
Brauchen Sie Hilfe?

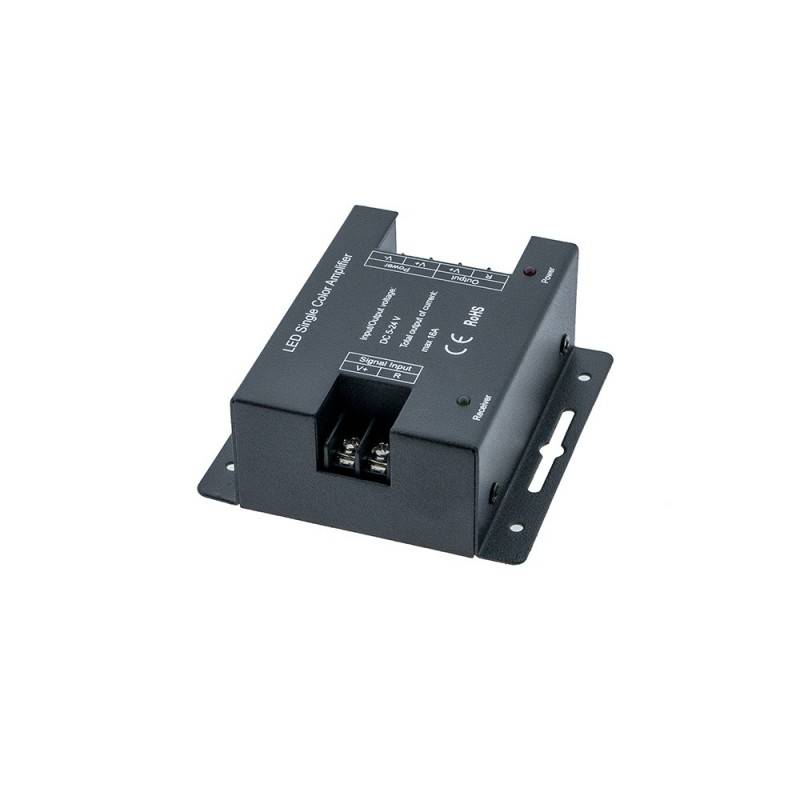

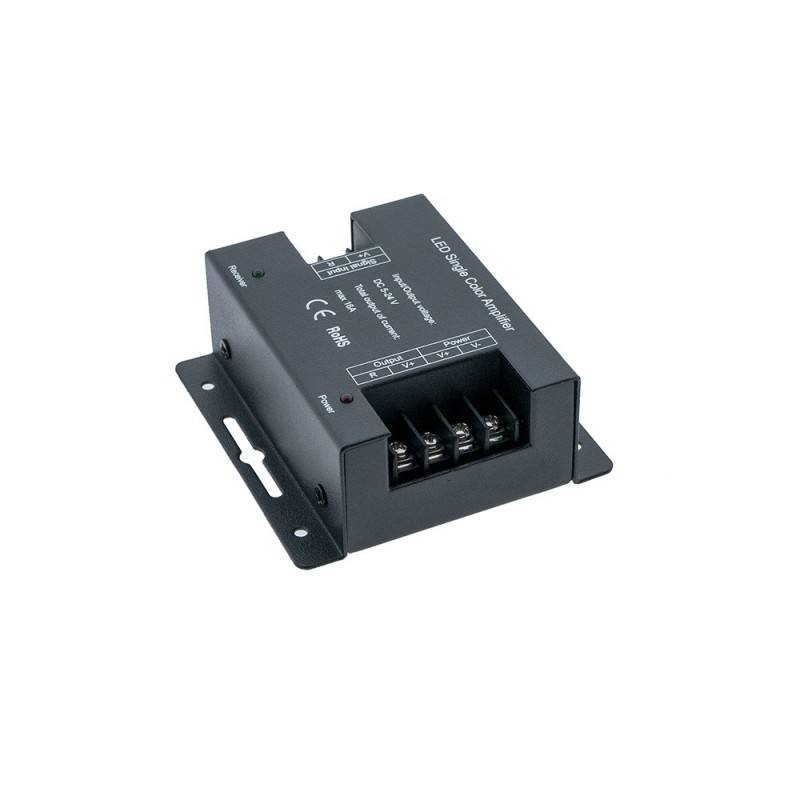

Einfarbiger PWM-Signalwiederholer/Verstärker 5-24V 16A
1-Kanal-PWM-Signalverstärker für LED-Streifen und einfarbige Leuchten mit 5-24VDC und maximal 16A. Hochgeschwindigkeits-Leistungsverstärker (20ns), einfach zu installieren, wartungs- und verwaltungsfrei.
Erweitern Sie die Länge Ihrer dimmbaren LED-Installationen mit Signalverstärkern mit einem einzigen Dimmer-Controller. Das Dimmsignal wird linear und ohne Verzögerung verlängert.
Die Platzierung der Signalverstärker ist unabhängig von der Installation so vieler Netzteile, wie für die Stromversorgung der gesamten Baugruppe erforderlich sind. Vergewissern Sie sich, dass der Schaltkreis richtig mit Strom versorgt wird, indem Sie das Netzteil an den Anschluss "POWER" anschließen.
Es ist wichtig, dass die Verdrahtung unter Beachtung der positiven und negativen Pole erfolgt. Andernfalls kann die Leuchte einen Kurzschluss erleiden.
Technische Parameter
- Betriebstemperatur: -20ºC bis 60ºC
- Eingangs-/Ausgangsspannung: 5V-24VDC
- Standby-Verbrauch: <1W
- Maximaler Ausgangsstrom: <16A
- Maximale Ausgangsleistung: 384W / 24V
- Verdrahtungsanschluss über Klemmleiste
- Abmessungen: 83 x 79 x 33 mm
- Reaktionszeit: 20 Nanosekunden
Installationsanleitung (in Englisch):
Prüfzeichen
CE
ROHS
ROHS
Frage
| P: Frage: | IST KOMPATIBEL MIT MI LIGT CONTROLLER |
|---|
| R: Antwort: | Die Verstärker sind mit RGB-Controllern kompatibel. |
|---|
| P: Frage: |
Hallo ich erkläre mein Problem ich bin ein Haus zu installieren und ich habe 16 mts von Mono Farbe led mit einem Verbrauch von ca. 350W bei 24V zu montieren und ich habe alles mit einem WiFi-Dimmer installiert, aber das Problem ist, dass der zulässige Verbrauch für diesen Dimmer 200W ist, und sie sind aus dem Haus Shelly, und in Shelly Spanien, die in Alicante sind mir sagen, Sie zu kontaktieren, weil bei anderen Gelegenheiten sie dieses Element gekauft haben, aber sie wissen nicht, wie es zu verbinden. So wäre ich dankbar, wenn Sie mich informieren oder senden Sie mir einen Schaltplan, wie es zu verbinden, weil ich im Internet sehen, dass ja, müssen Sie eine Stromversorgung stark genug für die Macht haben und schließen Sie es an die B1624, aber was ich nicht verstehe, ist, wie man den Dimmer Shelly, die tatsächlich tut, ist die Spannung zu senken, aber in Wechselstrom zu 220v, schließlich Dank im Voraus für mich zu helfen und einen Gruß. |
|---|
| R: Antwort: | Dieses Produkt ist ein Verstärker für LED-Streifen von 5 bis 24Vdc, der alle 10mts (je nach Modell des Streifens) mit seiner jeweiligen VDC-Stromversorgung platziert wird, um den nächsten Abschnitt des Streifens mit Strom zu versorgen und keine Verluste durch Spannungsabfall zu haben, (siehe Diagramm auf der Website). Wenn Ihr Dimmer ein TRIAC für die Phasenanschnittsteuerung von 220Vac ist (wir kennen den für diese Marke angegebenen Dimmer nicht), ist er nicht für die Steuerung von LED-Leisten mit niedriger Spannung geeignet, es sei denn, Sie verwenden eine dimmbare Quelle am 230Vac-Eingang wie z.B. B4257. |
|---|
