IR ON/OFF Kurzstrecken-Sensor

Kurzstrecken-Ein/Aus-Sensor

Der Kurzstreckensensor SP29A schaltet sich mit einer einfachen Handbewegung ein und aus. Es handelt sich um einen Kurzdistanz-IR-Sensor mit einer kompakten Größe. Der IR-Sensor ist ein hochempfindlicher Infrarot-Bewegungsmelder mit einem Erfassungsbereich von maximal 5 cm.

Sein Ein- und Ausschalten wird durch Handbewegungen gesteuert. Wenn Sie Ihre Hände in Richtung des IR-Sensors bewegen, erkennt dieser die Bewegung und schaltet das Licht ein. Dann schaltet sich das Licht aus, bis der IR-Sensor eine weitere Handbewegung erkennt.

Wie funktioniert der IR-Sensor?

Der IR-Sensor ist ein Näherungssensor. Wenn er eine Anwesenheit feststellt, aktiviert oder deaktiviert er den Stromkreis und umgekehrt. Das heißt, er behält die Funktion bei, bis er das neue Signal entdeckt. Beispiel: Wenn wir bei ausgeschaltetem Licht mit der Hand über den Erfassungsbereich des Sensors fahren, schaltet dieser das Licht ein und lässt es so lange an, bis wir erneut mit der Hand darüber fahren und das Licht wieder ausschalten.

Anwendungen des IR-Schaltersensors

Der IR-Schaltersensor ist ein ideales Gerät für Bereiche, in denen ein automatisches Schalten erforderlich ist, z. B. unter Möbeln in Küchen, an Spiegeln, in LED-Einbauleuchten usw.

Merkmale des Kurzstreckensensors:

• Spannung: 220-240V/AC.
• Maximale Leistung: 200W (220-240V/AC), 100W (110-130V/AC).
• Netzfrequenz: 50Hz
• Erfassungsabstand: 5 cm
• Arbeitstemperatur: -20~+50℃

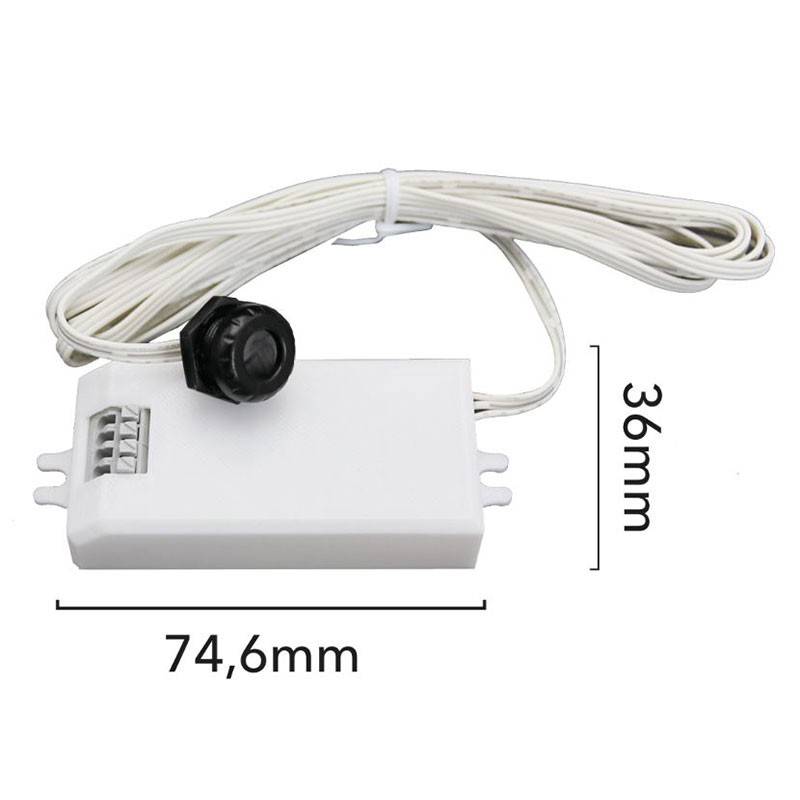

• Abmessungen: 74,6x36mm
• IP20

Einbau des IR-Sensors

• Trennen Sie das Gerät von der Stromversorgung.
• Befestigen Sie das Produkt mit den beiden aufgeblasenen Schrauben an der Wand.
• Schließen Sie die Stromversorgung und die Last gemäß dem Kabelanschlussplan an den Sensor an.
• Schalten Sie den Strom ein und testen Sie ihn.

Anschlussplan für Kurzstreckensensoren
