Oberflächen-Mikrowellen-Bewegungssensor IP20 360º

360º-Oberflächen-Mikrowellen-Bewegungssensor

Der Mikrowellen-Bewegungsmelder ist ein neues energiesparendes Schaltersystem. Seine in den Detektorkreis integrierten Sensoren für elektromagnetische Hochfrequenzwellen (5,8 GHz) bieten praktische Automatisierungsfunktionen für die Verwaltung von Beleuchtungsanlagen.

Der Mikrowellen-Bewegungsmelder wird aktiviert, wenn er ein Bewegungssignal von einem Menschen empfängt. Wenn der Mensch das Erfassungsfeld betritt, wird der Stromkreis sofort aktiviert, wobei automatisch zwischen Tag und Nacht unterschieden wird (es kann eingestellt werden, dass er nur bei Tag oder Nacht aktiviert wird).

Warum ein Mikrowellen-Bewegungsmelder?

Mikrowellen-Bewegungsmelder können Bewegungen durch Türen, Paneele oder Glas und sogar durch dünne Wände hindurch erkennen. In Fällen wie abgetrennten Büros, Industriegebäuden oder Installationen mit mehreren Räumen ist der Mikrowellen-Bewegungsmelder das perfekte Element, das effektiver ist als Infrarot-Sensoren.

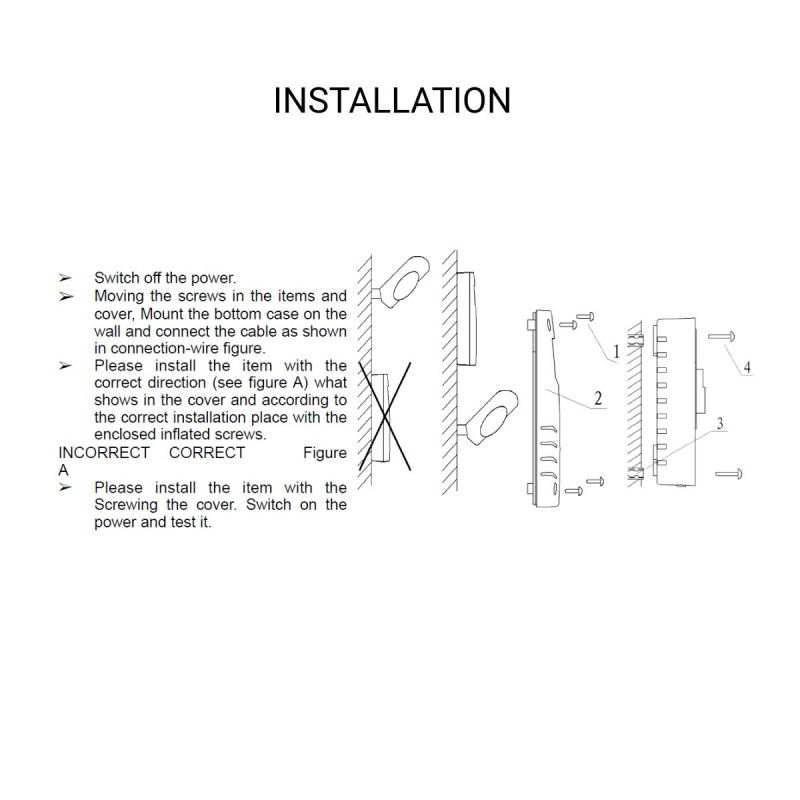

Einbau des Mikrowellen-Bewegungsmelders

Die Installation und Konfiguration der Mikrowellensensoren ist einfach. Das Verfahren wird im Folgenden ausführlich beschrieben:

• Trennen Sie die Stromzufuhr und prüfen Sie, ob der Stromkreis spannungsfrei ist.

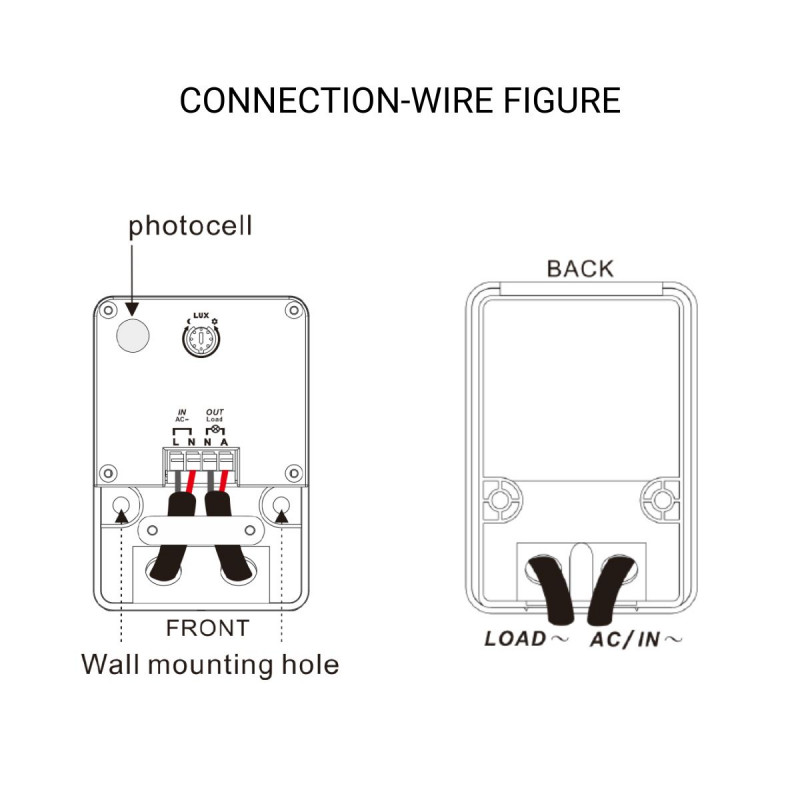

• Schrauben Sie die Abdeckung des Bewegungsmelders ab, montieren Sie den Sockel an der Wand und schließen Sie die Kabel auf der Rückseite an.

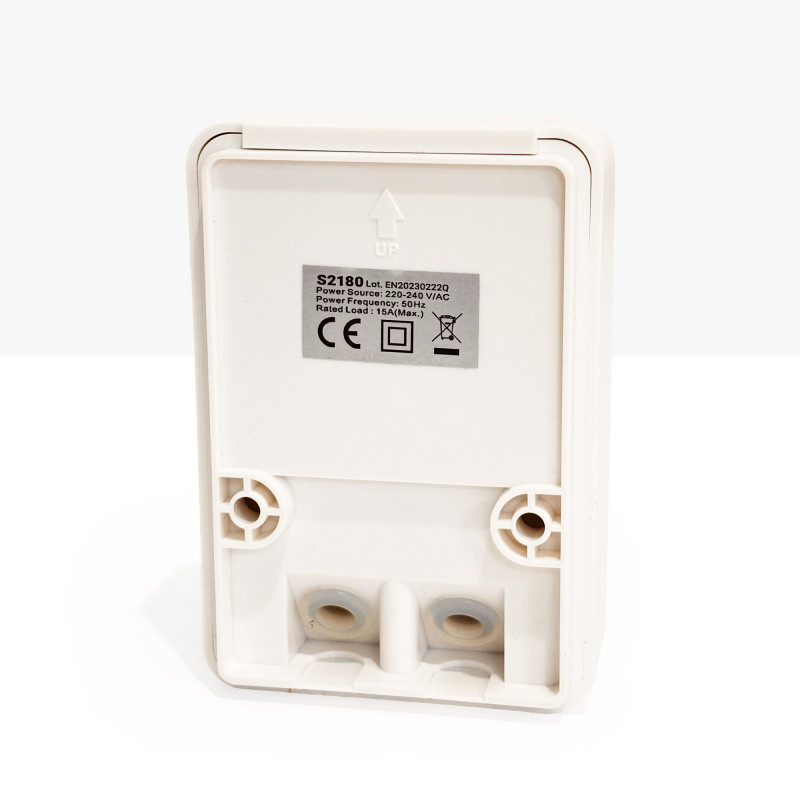

• Installieren Sie den Sensor gemäß den Anweisungen auf der Rückseite des Gehäuses (Pfeil nach oben).
• Setzen Sie den Sensor gegen die an die Wand geschraubte Abdeckung und befestigen Sie ihn mit der Schraube.
• Schalten Sie die Stromzufuhr ein und testen Sie die Installation. Die Kontrollleuchte leuchtet.

Um den Mikrowellen-Bewegungssensor zu konfigurieren, stellen Sie einfach die Roulette-Räder im Inneren des Sensors ein:

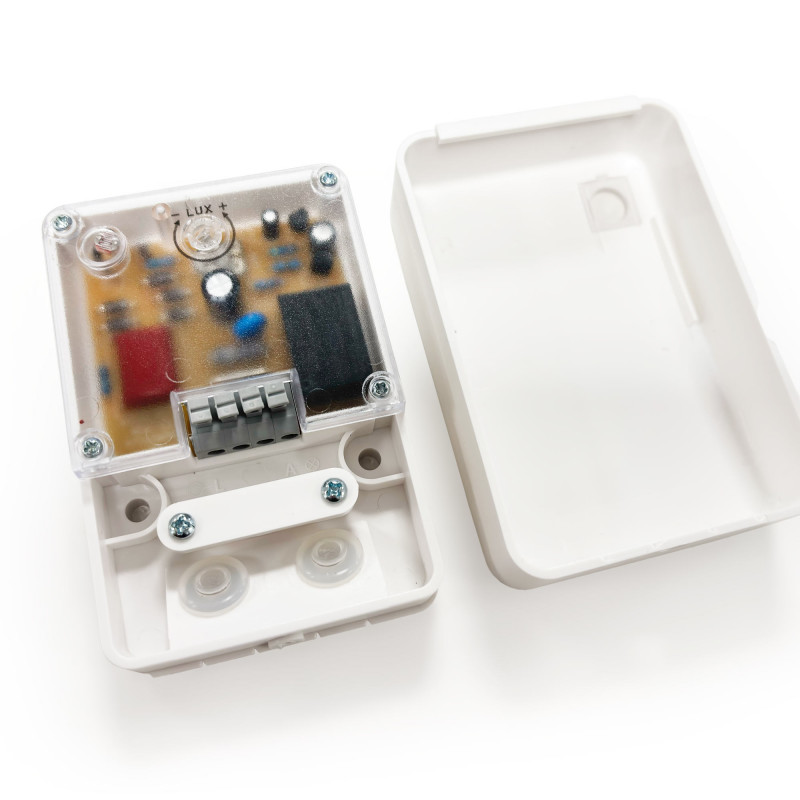

• Trennen Sie die Stromversorgung und öffnen Sie den Sensor, um Zugang zu den Anschlüssen und den Roulette-Rädern im Inneren zu erhalten.
• Wenn wir das Roulette in der zentralen Position platzieren, wird das System sowohl am Tag als auch in der Nacht aktiviert, mit einer Zeit von 5 Sekunden.
• Wenn man das Rad nach rechts dreht, wird die Schaltung nur tagsüber aktiviert, und die Zeit kann zwischen 10 Sekunden und 15 Minuten eingestellt werden.
• Wenn man das Rad nach links dreht, wird die Schaltung nur nachts aktiviert, und die Zeit kann zwischen 10 Sekunden und 15 Minuten eingestellt werden.

Der Sensor reagiert nicht richtig, was soll ich tun?

In den meisten Fällen muss der Weg- und/oder Geschwindigkeitsgeber angepasst und überarbeitet werden, damit er so funktioniert, wie wir ihn aktivieren wollen. Zu diesem Zweck sollten Sie die folgenden Punkte überprüfen:

• Der Sensor aktiviert den Stromkreis nicht:

1. Prüfen Sie, ob der Bewegungssensor mit Strom versorgt wird.
2. Bleibt die Kontrollleuchte nach dem Erkennen einer Bewegung an? Wenn ja, überprüfen Sie die Verkabelung.
3. Wenn sich das Licht nicht einschaltet, nachdem es eine Bewegung erkannt hat, überprüfen Sie bitte, ob es richtig auf den Tag-/Nachtmodus eingestellt ist.
4. Überprüfen Sie, ob der Sensor an die richtige Spannung angeschlossen ist (220-240V-AC).

• Die Empfindlichkeit ist gering/unzureichend:

1. Vergewissern Sie sich, dass sich vor der Detektorlampe nichts befindet, was den Signalempfang behindert.
2. Überprüfen Sie die Betriebstemperatur der Umgebung.
3. Prüfen Sie, ob die Quelle des Bewegungssignals innerhalb des Erfassungsbereichs des Sensors liegt.
4. Überprüfen Sie die Höhe der Anlage.

• Der Bewegungsmelder schaltet den Stromkreis nicht automatisch ab:

1. Vergewissern Sie sich, dass es innerhalb der Erkennungsänderung keine konstante Bewegung gibt, auch wenn sie noch so klein ist.
2. Vergewissern Sie sich, dass die Betriebszeit nicht auf das Maximum (15 Minuten) eingestellt ist.
3. Prüfen Sie, ob der Strom im Stromkreis weniger als 10 A beträgt.
4. Vergewissern Sie sich, dass es in der Nähe des Sensors keine plötzlichen Temperaturschwankungen gibt, dass keine Klimaanlagen oder Heizungsanlagen vorhanden sind, usw.

Technische Daten des Mikrowellen-Bewegungsmelders

• Eingangsspannung: 220-240V-AC
• Frequenz: 50Hz
• Umgebungslicht (einstellbar) <10-2000 LUX
• Betriebszeit nach der Aktivierung: mindestens 10 Sekunden (+/-3 Sek.) maximal 15 Minuten (+/-3 Min.)
• Erfassungsbereich: 360°.
• Erfassungsbereich: 1 bis 8 Meter Radius, einstellbar.
• Hochfrequenzsystem: 5,8GHz CW-Radar, ISM-Band
• Sendeleistung: <10mW
• Einbauhöhe: 1,5 bis 3,5 Meter
• Leistungsaufnahme: 0,9 W
• Bewegungserkennung: 0,6 bis 1,5 Meter/Sekunde.
