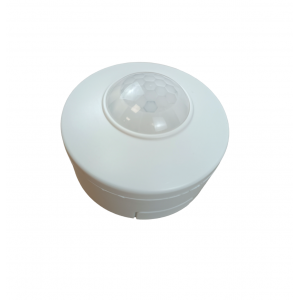

2 in 1 PIR-Bewegungsmelder (Aufputz & Unterputz) – 360° – IP20

2 in 1 PIR-Bewegungsmelder (Einbau & Oberfläche) – 360° – IP20

Art. -Nr.SP45
Has superado el límite de unidades
Auf Lager 1956 Einheiten
Produktdatenblatt

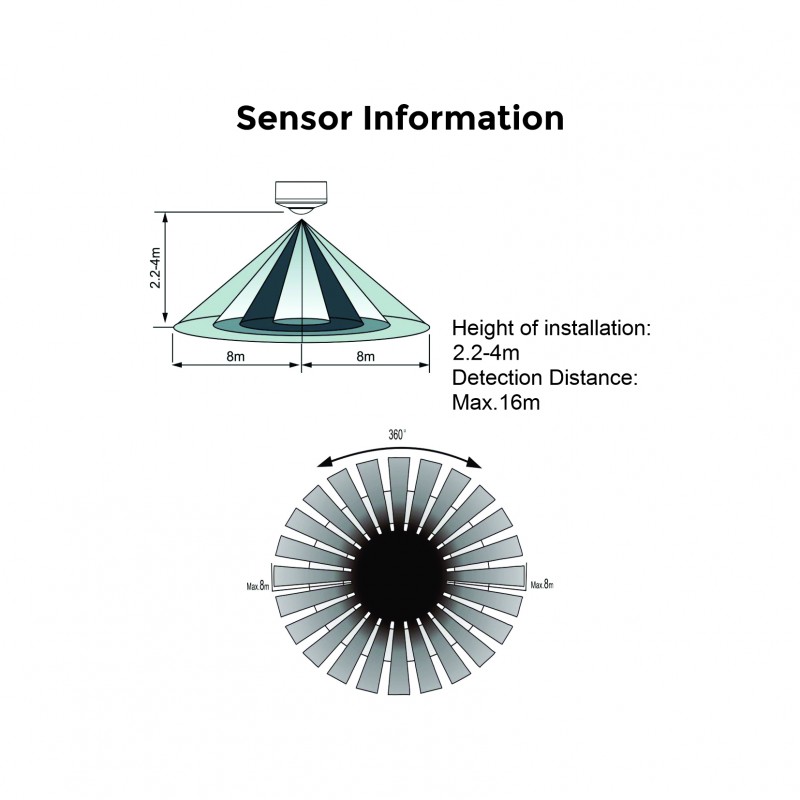

Der 2 in 1 PIR-Bewegungsmelder kann Bewegungen in einem Erfassungsbereich von 360°, in einer Entfernung von bis zu 16 Metern und in einer Höhe von 2,2 bis 4 Metern erkennen.

Er steuert das Ein- und Ausschalten von einer oder mehreren LED-Leuchten (bis zu 1000 W insgesamt) und erzielt somit große Energieeinsparungen.

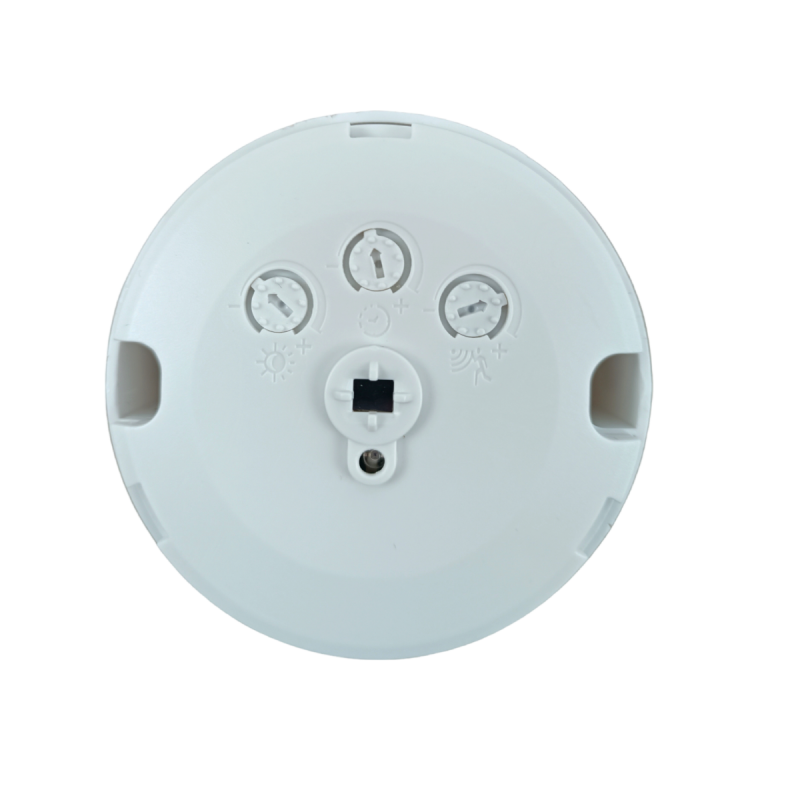

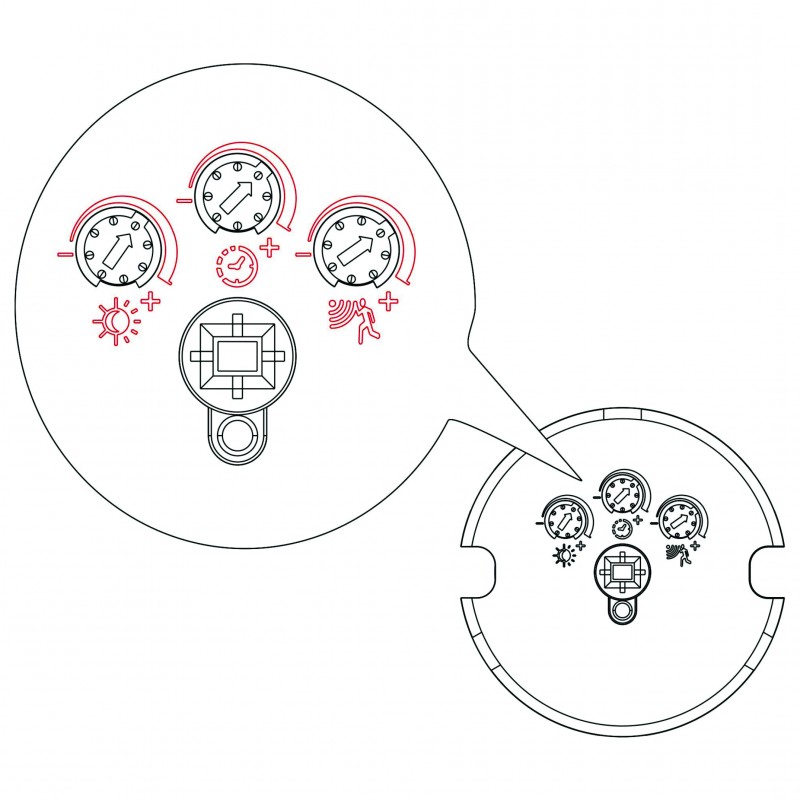

Der Bewegungsmelder ermöglicht die Einstellung verschiedener Parameter wie Reichweite, Lichtstärke und Zeit, um den Bedürfnissen des Benutzers gerecht zu werden.

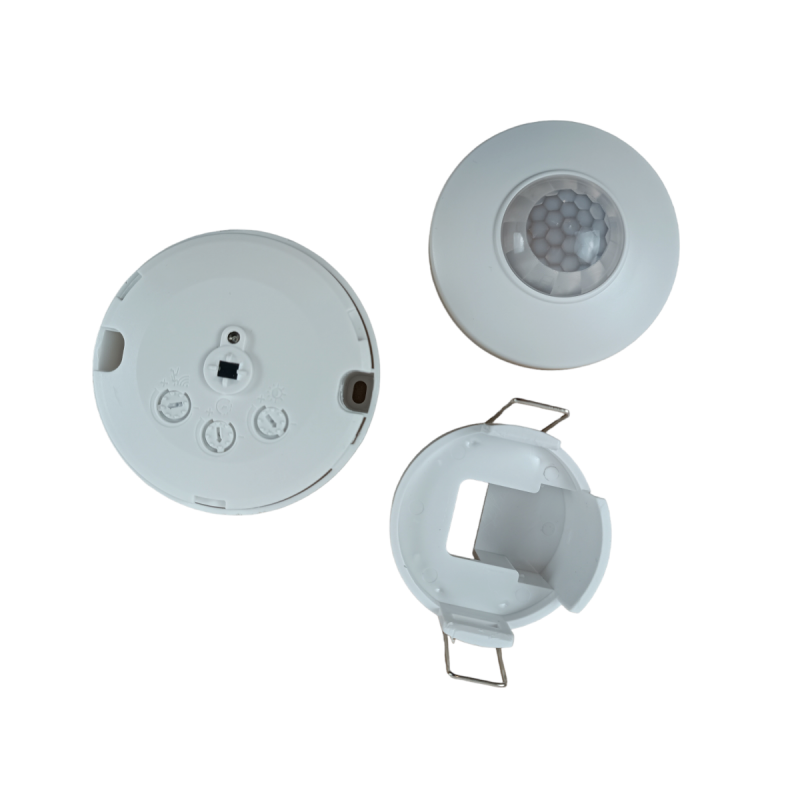

Dieser 2 in 1 Sensor eignet sich sowohl für die Oberflächen- als auch für die Einbaumontage.

Brauchen Sie Hilfe?
     Von 09:00-14:00 und von
         15:00-18:00

Der 2 in 1 PIR-Bewegungsmelder ist in der Lage, unsichtbare Infrarotsignale von beliebigen Wärmequellen zu erkennen, ohne selbst Strahlung abzugeben. Es ermöglicht Energieeinsparungen von bis zu 90 % durch einfache und effiziente Steuerung von LED-Leuchten.

Es kann sowohl bei Tag als auch bei Nacht betrieben werden, indem die Lichtempfindlichkeit eingestellt wird. Darüber hinaus kann der Erfassungsbereich je nach Größe der Umgebung von 2 bis 16 m eingestellt werden. Es ist auch möglich, die Standby-Zeit zu programmieren, d. h. die Zeit, in der sich die Leuchte ausschaltet, sobald der Bewegungsmelder keine Anwesenheit mehr feststellt.

Durch seine kompakte Größe kann er fast überall montiert werden und eignet sich sowohl für Oberflächen- als auch für Einbaumontagen.

Es kann bis zu 1000W bei LED-Leuchten und bis zu 2000W bei herkömmlichen Leuchten steuern.

MONTAGEHINWEISE

Da der Bewegungsmelder auf Temperaturänderungen reagiert, sollten folgende Situationen vermieden werden:

- Den Melder nicht auf Objekte mit stark reflektierenden Oberflächen richten, wie z. B. Spiegel

- Die Montage des Melders in der Nähe von Wärmequellen vermeiden, wie z. B. Heizungsquellen, Klimaanlagen, Lampen, etc.

- Den Melder nicht auf Objekte richten, die sich im Wind bewegen können, wie z. B. Vorhänge, hohe Pflanzen, etc.

Oberflächenmontage:

- Die obere Abdeckkappe gegen Uhrzeigersinn lösen.

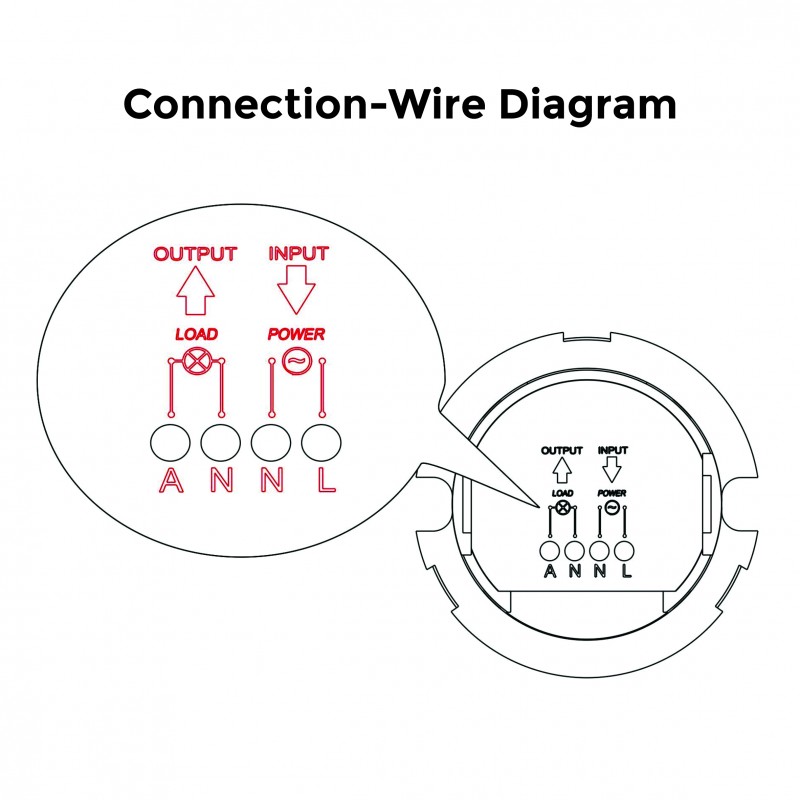

- Die Kabel gemäß dem Verdrahtungsplan anschließen.

- Das Unterteil mit der Schraube festziehen.

- Die obere Abdeckkappe wieder am Bewegungsmelder anbringen. Anschließen und testen.

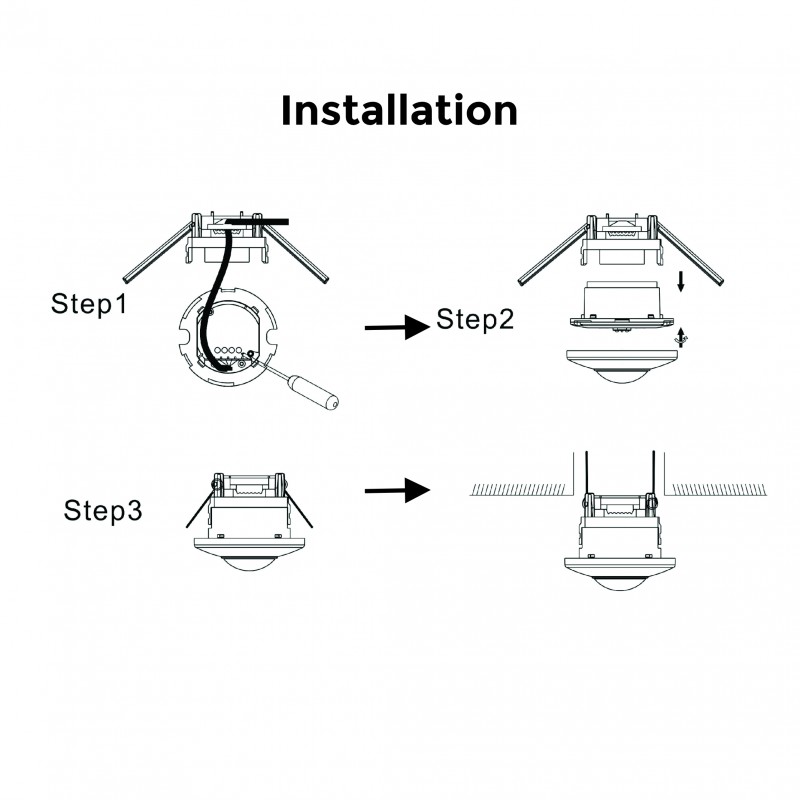

Einbaumontage:

- Die Schrauben der Anschlussklemme lösen. Die Kabel gemäß dem Verdrahtungsplan an die Klemme des Bewegungsmelders anschließen.

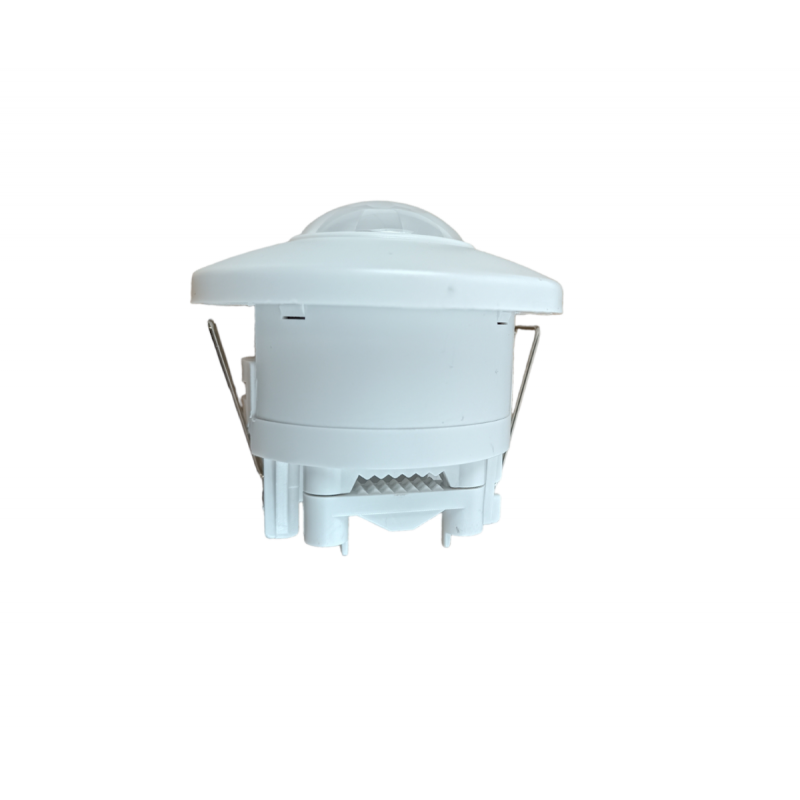

- Die Spannfedern des Bewegungsmelders nach oben ziehen, bis sie sich in "I"-Position befinden.

- Den Bewegungsmelder in das Montageloch der Decke einlegen. Sobald die Spannfedern losgelassen werden, fixieren sie den Melder.

- Nach Abschluss der Installation, das Gerät einschalten und testen.

Hauptmerkmale des Produkts:

  • Nennspannung: 220-240V/DC
  • Maximale Reichweite: 16 Meter
  • Erfassungswinkel: 360°
  • Einstellbarer Lichtsensor: < 10-2000LUX
  • Max. Belastung: 1000W LED, 2000W Glühbirne
  • Standby-Zeit: Min. 10 sec ± 3 sec / Max. 15 min ± 3 min
  • Einbau- und Oberflächenmontage
  • Einbauhöhe: 2,2 - 4 m
  • IP20: Einsatz in Innenräumen

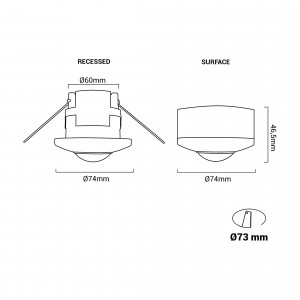

  • Abmessungen: Ø74 x 46,5 mm
  • Abmessungen des Ausschnitts: Ø73 mm
Nennspannung (V)
220 - 240V AC
Schutzart
IP20
Abmessungen (mm) LxBxH
Ø74x46,5
Frequenz (Hz)
50 - 60
Erfassungsbereich (º)
360
Erfassungsreichweite (m)
16
Einbauöffnung (mm)
Ø73
Außeneinsatz
Nein
Temperaturbereich
-20°C ~ +40°C
Prüfzeichen
CE
ROHS
Garantie
Laut gesetzlicher Gewährleistung: 2 Jahre
