Αισθητήρας κίνησης μικροκυμάτων επιφάνειας 360º IP20

Αισθητήρας κίνησης μικροκυμάτων επιφάνειας 360º

Ο αισθητήρας κίνησης μικροκυμάτων είναι ένα νέο σύστημα διακόπτη εξοικονόμησης ενέργειας. Οι αισθητήρες ηλεκτρομαγνητικών κυμάτων υψηλής συχνότητας (5,8 GHz) που είναι ενσωματωμένοι στο κύκλωμα του ανιχνευτή προσφέρουν πρακτικές λειτουργίες αυτοματισμού στη διαχείριση των εγκαταστάσεων φωτισμού.

Ο αισθητήρας κίνησης μικροκυμάτων ενεργοποιείται όταν λαμβάνει σήμα κίνησης από άνθρωπο. Όταν ο άνθρωπος εισέρχεται στο πεδίο ανίχνευσης, ενεργοποιεί αμέσως το ηλεκτρικό κύκλωμα, αναγνωρίζοντας αυτόματα την ημέρα και τη νύχτα (μπορεί να ρυθμιστεί ώστε να ενεργοποιείται μόνο κατά τη διάρκεια της ημέρας ή της νύχτας).

Γιατί ένας αισθητήρας κίνησης μικροκυμάτων;

Οι αισθητήρες κίνησης μικροκυμάτων μπορούν να ανιχνεύσουν την κίνηση μέσα από πόρτες, πάνελ ή γυαλί, ακόμη και μέσα από λεπτούς τοίχους. Σε περιπτώσεις όπως γραφεία με διαμερίσματα, βιομηχανικά κτίρια ή εγκαταστάσεις πολλαπλών δωματίων, ο αισθητήρας κίνησης μικροκυμάτων είναι το ιδανικό στοιχείο, πιο αποτελεσματικό από τους αισθητήρες υπερύθρων.

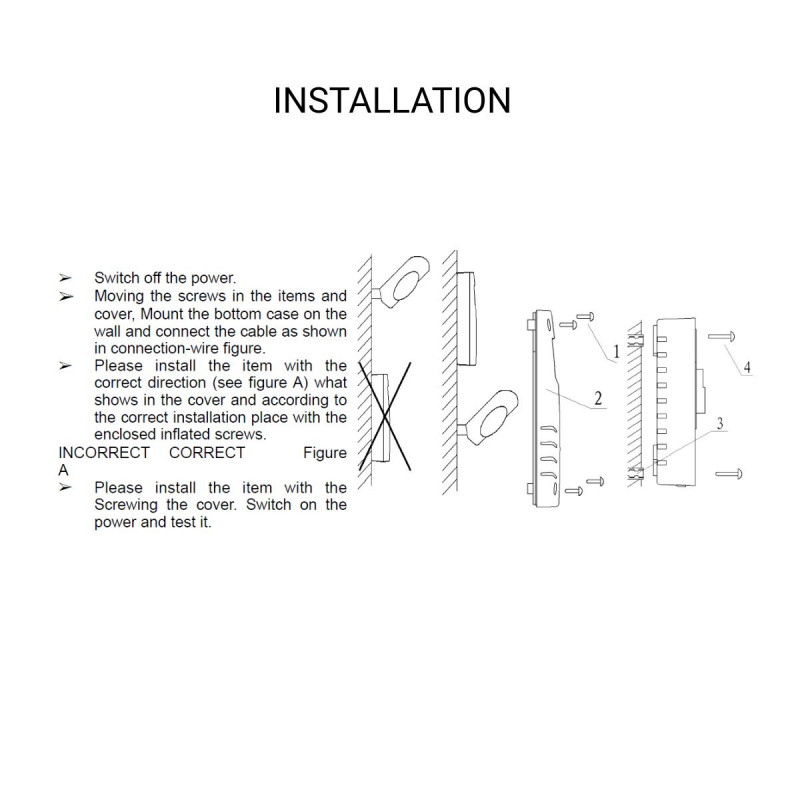

Εγκατάσταση του αισθητήρα κίνησης μικροκυμάτων

Η εγκατάσταση και η διαμόρφωση των αισθητήρων μικροκυμάτων είναι απλή. Η διαδικασία περιγράφεται λεπτομερώς παρακάτω:

• Αποσυνδέστε την παροχή ρεύματος και ελέγξτε ότι το κύκλωμα είναι απενεργοποιημένο.

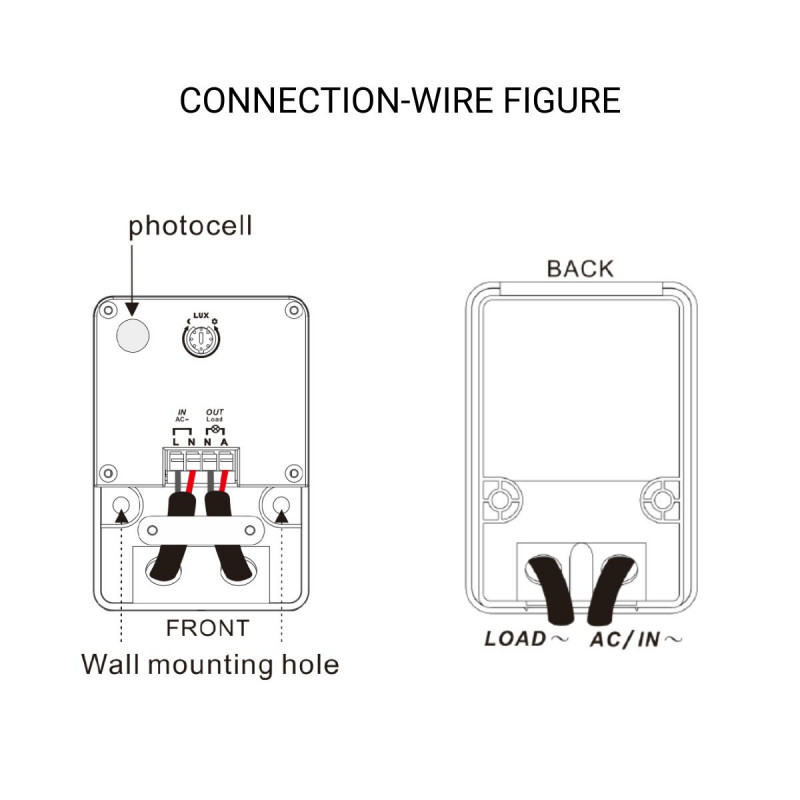

• Ξεβιδώστε το κάλυμμα του αισθητήρα κίνησης, τοποθετήστε τη βάση στον τοίχο και συνδέστε την καλωδίωση στο πίσω μέρος.

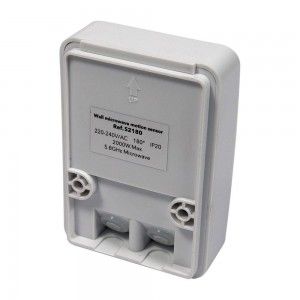

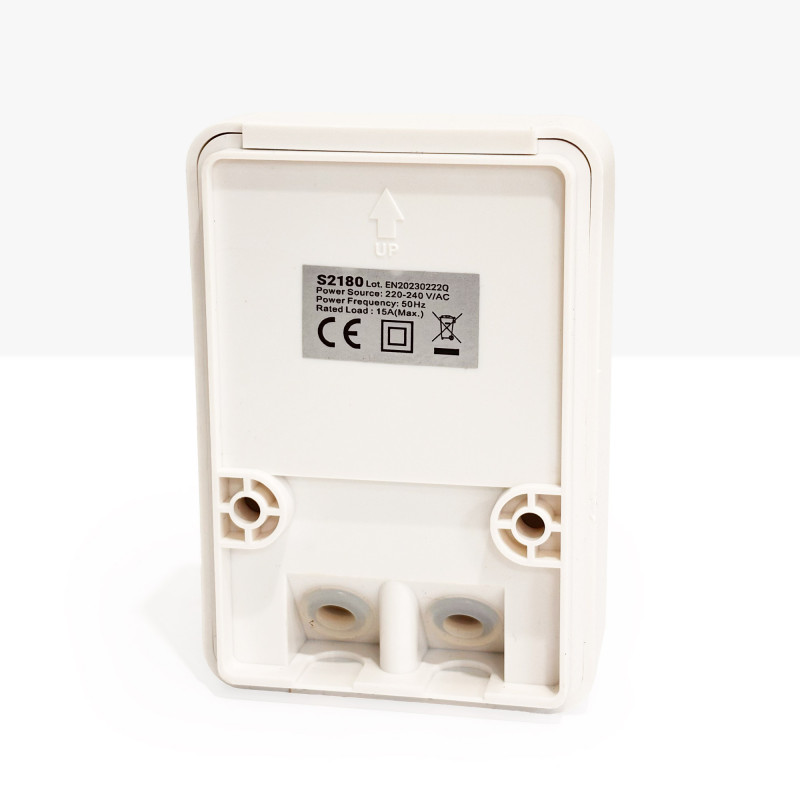

• Τοποθετήστε τον αισθητήρα σύμφωνα με τις οδηγίες που αναγράφονται στο πίσω μέρος του περιβλήματος (βέλος UP προς τα πάνω).
• Τοποθετήστε τον αισθητήρα πάνω στο κάλυμμα που είναι βιδωμένο στον τοίχο και ασφαλίστε τον με τη βίδα.
• Ενεργοποιήστε την παροχή ρεύματος και δοκιμάστε την εγκατάσταση. Η ενδεικτική λυχνία θα ανάψει.

Για να διαμορφώσετε τον αισθητήρα κίνησης μικροκυμάτων, απλώς ρυθμίστε τους τροχούς ρουλέτας στο εσωτερικό του αισθητήρα:

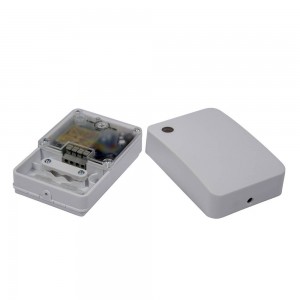

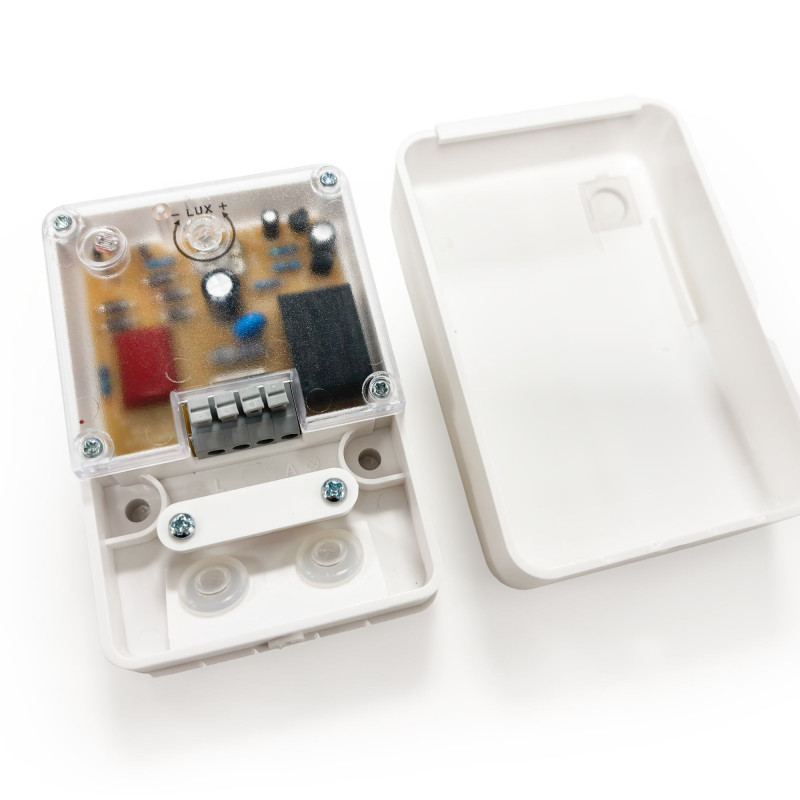

• Αποσυνδέστε την παροχή ρεύματος και ανοίξτε τον αισθητήρα για να αποκτήσετε πρόσβαση στις συνδέσεις και στους τροχούς ρουλέτας στο εσωτερικό του.
• Εάν τοποθετήσουμε τη ρουλέτα στην κεντρική θέση, το σύστημα θα ενεργοποιηθεί τόσο την ημέρα όσο και τη νύχτα, με χρόνο 5 δευτερολέπτων.
• Αν γυρίσουμε τον τροχό προς τα δεξιά, το κύκλωμα θα ενεργοποιείται μόνο κατά τη διάρκεια της ημέρας και ο χρόνος μπορεί να ρυθμιστεί μεταξύ 10 δευτερολέπτων και 15 λεπτών.
• Αν γυρίσουμε το τιμόνι προς τα αριστερά, το κύκλωμα θα ενεργοποιείται μόνο τη νύχτα και ο χρόνος μπορεί να ρυθμιστεί μεταξύ 10 δευτερολέπτων και 15 λεπτών.

Ο αισθητήρας δεν ανταποκρίνεται σωστά, τι πρέπει να κάνω;

Στις περισσότερες περιπτώσεις, ο αισθητήρας κίνησης θα χρειαστεί ρυθμίσεις και αναθεωρήσεις για να λειτουργήσει σωστά σύμφωνα με τον τρόπο που θέλουμε να ενεργοποιείται. Για να γίνει αυτό, θα πρέπει να ελέγξετε τα ακόλουθα σημεία:

• Ο αισθητήρας δεν ενεργοποιεί το κύκλωμα:

1. Ελέγξτε ότι ο αισθητήρας κίνησης λαμβάνει ηλεκτρικό φορτίο.
2. Παραμένει αναμμένη η ενδεικτική λυχνία μετά την ανίχνευση κίνησης; Εάν ναι, ελέγξτε την καλωδίωση.
3. Εάν η ενδεικτική λυχνία δεν ανάβει μετά την ανίχνευση κίνησης, ελέγξτε αν έχει ρυθμιστεί σωστά στη λειτουργία ημέρας/νύχτας.
4. Ελέγξτε ότι ο αισθητήρας είναι συνδεδεμένος στη σωστή τάση (220-240V-AC).

• Η ευαισθησία είναι φτωχή/ανεπαρκής:

1. Ελέγξτε ότι δεν υπάρχει τίποτα μπροστά από τη λυχνία του ανιχνευτή που να εμποδίζει τη λήψη σήματος.
2. Ελέγξτε τη θερμοκρασία λειτουργίας του περιβάλλοντος.
3. Ελέγξτε ότι η πηγή του σήματος κίνησης βρίσκεται εντός της περιοχής ανίχνευσης του αισθητήρα.
4. Ελέγξτε το ύψος της εγκατάστασης.

• Ο αισθητήρας κίνησης δεν απενεργοποιεί αυτόματα το κύκλωμα:

1. Ελέγξτε ότι δεν υπάρχει συνεχής κίνηση, έστω και μικρή, εντός της αλλαγής ανίχνευσης.
2. Ελέγξτε ότι ο χρόνος λειτουργίας δεν είναι ρυθμισμένος στο μέγιστο (15 λεπτά).
3. Ελέγξτε ότι το ρεύμα στο κύκλωμα είναι μικρότερο από 10Α.
4. Ελέγξτε ότι δεν υπάρχουν ξαφνικές μεταβολές της θερμοκρασίας κοντά στον αισθητήρα, πηγές εκπομπών κλιματισμού ή θέρμανσης κ.λπ.

Τεχνικές προδιαγραφές του αισθητήρα κίνησης μικροκυμάτων

• Τάση εισόδου: 220-240V-AC
• Συχνότητα: 50Hz
• Φως περιβάλλοντος (ρυθμιζόμενο) <10-2000 LUX
• Χρόνος λειτουργίας μετά την ενεργοποίηση: τουλάχιστον 10 δευτερόλεπτα (+/-3 δευτερόλεπτα), μέγιστο 15 λεπτά (+/-3 λεπτά)
• Εύρος ανίχνευσης: 360°.
• Απόσταση ανίχνευσης: ακτίνα 1 έως 8 μέτρα, ρυθμιζόμενη.
• Σύστημα υψηλής συχνότητας: ραντάρ CW 5,8 GHz, ζώνη ISM
• Ισχύς εκπομπής: <10mW
• Ύψος εγκατάστασης: 1,5 έως 3,5 μέτρα
• Κατανάλωση ισχύος: 0,9W
• Ανίχνευση κίνησης: 0,6 έως 1,5 μέτρα/δευτερόλεπτο.
