Sensor de movimiento PIR de pared cuadrado
sensor de presencia
sensor de movimiento infrarrojos
diagrama de conexión sensor

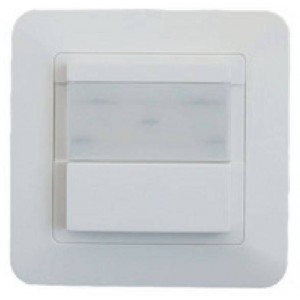

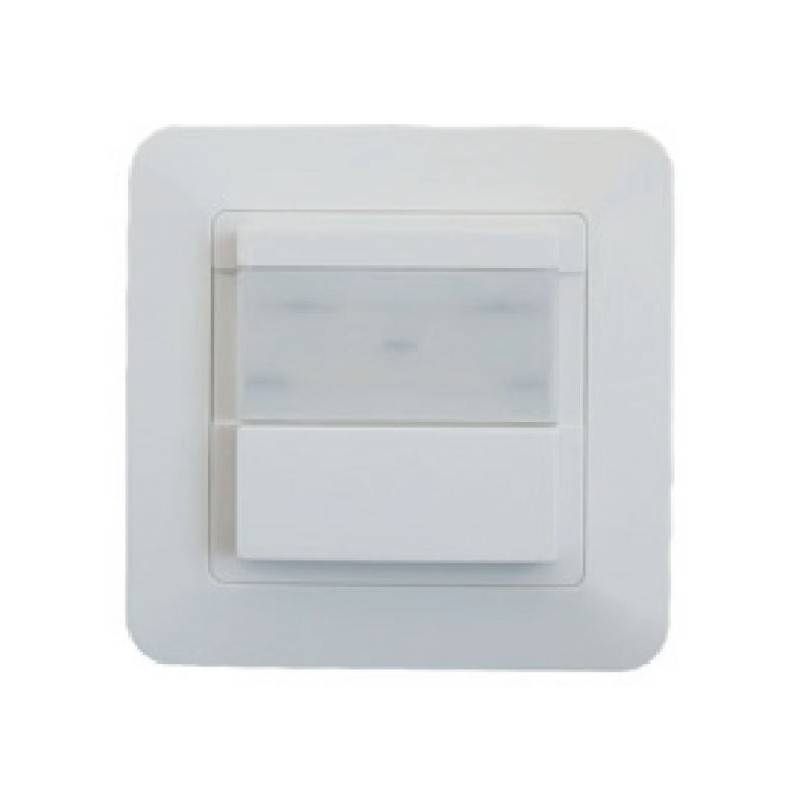

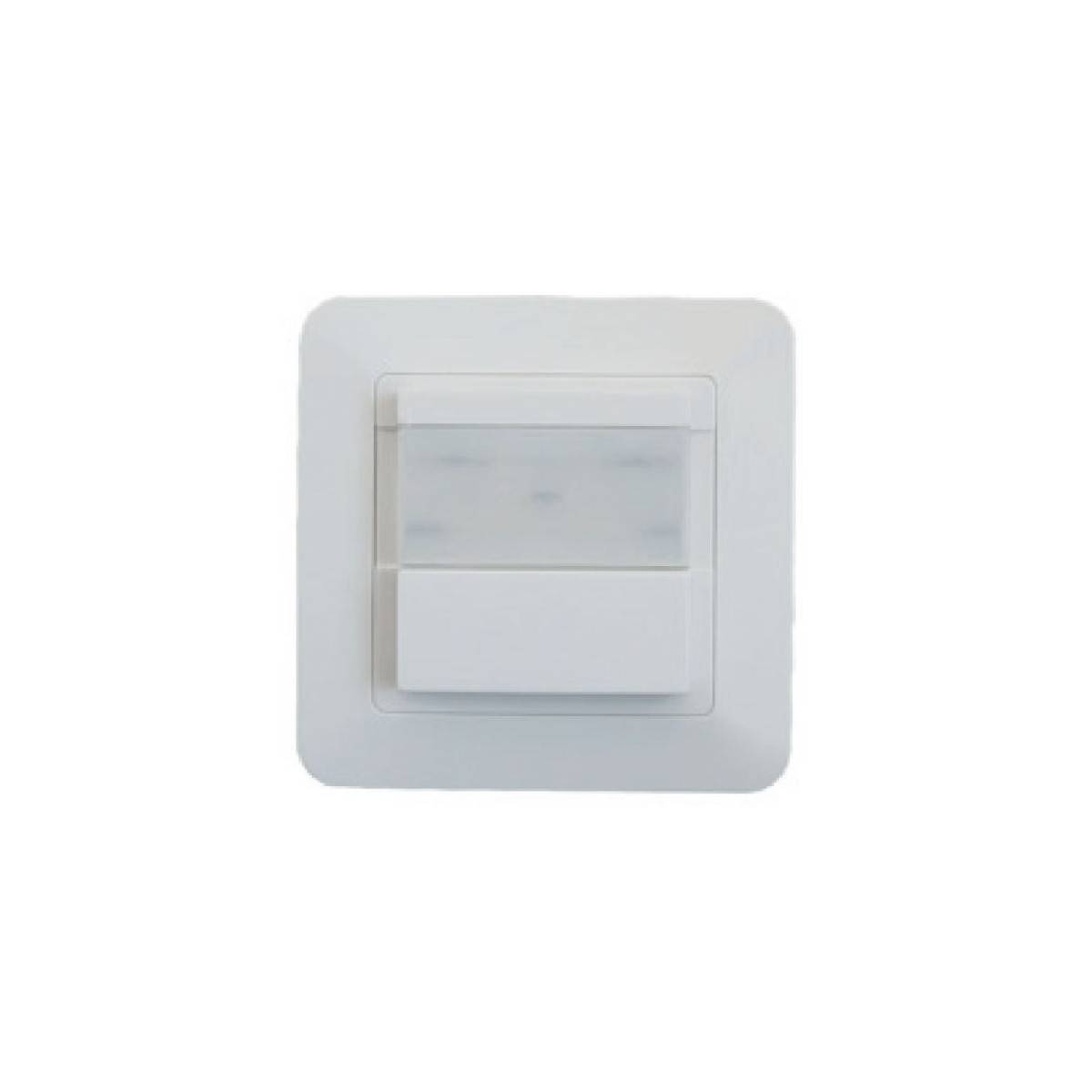

Τετράγωνος αισθητήρας κίνησης PIR 160º επιτοίχιας τοποθέτησης

SKU:S3136
Έχετε υπερβεί το όριο των μονάδων
Σε απόθεμα 492 μονάδες
Τεχνικές προδιαγραφές

Αισθητήρας υπερύθρων 160°, με ανίχνευση έως 8 μέτρα, για συσκευές ή συσσώρευση φορτίου έως 500W. Για φώτα LED έως 200W. Διακόπτης αισθητήρα για εύκολο αυτοματισμό φωτισμού. Λειτουργεί σε εγκαταστάσεις τριών καλωδίων και μπορεί να ενεργοποιεί και να απενεργοποιεί όλους τους τύπους φώτων.

Αισθητήρας Mini ιδανικός για την αντικατάσταση των χωνευτών διακοπτών και την αυτοματοποίηση των φώτων σε διαδρόμους, κλιμακοστάσια ή μπάνια σχεδόν άμεσα, αποκλειστικά για εσωτερική χρήση με βαθμό προστασίας IP20. Λειτουργεί σε εγκαταστάσεις 3 καλωδίων. Χάρη στο ενσωματωμένο κουμπί, είναι δυνατή η χειροκίνητη αλλαγή ανά πάσα στιγμή.

Διακόπτης με αισθητήρα κίνησης υπέρυθρης ακτινοβολίας

Ο αισθητήρας κίνησης είναι το τέλειο στοιχείο για τη σωστή ενεργειακή διαχείριση των εγκαταστάσεων φωτισμού. Λειτουργεί σε εγκαταστάσεις με 3 καλώδια. Ο αισθητήρας υπερύθρων είναι ιδανικός για την αντικατάσταση των χωνευτών διακοπτών και την αυτοματοποίηση των φώτων LED στους χώρους όπου οι κινήσεις είναι μειωμένες, αλλά είναι απαραίτητο να παραμένει αναμμένο το φως, όπως σε γραφεία, σχολικές αίθουσες, μπάνια, διαδρόμους, σκάλες κ.λπ.

sensor PIR

sensor de presencia

Μίνι αισθητήρας αποκλειστικά για χρήση σε εσωτερικούς χώρους με βαθμό προστασίας IP20. Αναγνωρίζει αυτόματα την ημέρα και τη νύχτα. Εύκολη εγκατάσταση και ευρεία χρήση. Το ενσωματωμένο κουμπί επιτρέπει τη χειροκίνητη εναλλαγή ανά πάσα στιγμή. Αισθητήρας υπερύθρων με ανίχνευση 160º έως 8 μέτρα, για συσκευές ή φορτία συσσώρευσης έως 500W. Σε φώτα LED 200W.

sensor de movimiento infrarrojos

Κύριες λειτουργίες του αισθητήρα κίνησης

Οι αισθητήρες κίνησης ενεργοποιούν το διακόπτη όταν ανιχνεύεται κίνηση εντός της επιλεγμένης ζώνης ανίχνευσης και τα επίπεδα φωτισμού περιβάλλοντος πέφτουν κάτω από το όριο που έχει επιλεγεί με τη λειτουργία LUX. Μετά την πάροδο του χρόνου, ο διακόπτης απενεργοποιείται και τα φώτα σβήνουν.

Μπορεί να αναγνωρίσει την ημέρα και τη νύχτα: Ο καταναλωτής μπορεί να ρυθμίσει το φως περιβάλλοντος εργασίας. Μπορεί να λειτουργήσει κατά τη διάρκεια της ημέρας και τη νύχτα όταν ρυθμιστεί στη θέση "ήλιος" (μέγιστο). Μπορεί να λειτουργήσει σε φωτισμό περιβάλλοντος μικρότερο από 10LUX όταν έχει ρυθμιστεί στη θέση "-" (ελάχιστο). Όσον αφορά το μοτίβο ρύθμισης, ανατρέξτε στο μοτίβο δοκιμής.

Ρύθμιση χρόνου: Μπορεί να ρυθμιστεί σύμφωνα με την επιθυμία του καταναλωτή. Ο ελάχιστος χρόνος είναι 10sec±3sec. Ο μέγιστος είναι 7min±2min.

Ο διακόπτης: από αριστερά προς τα δεξιά είναι "OFF"、"PIR". ON" 、"PIR".

interruptor de sensor

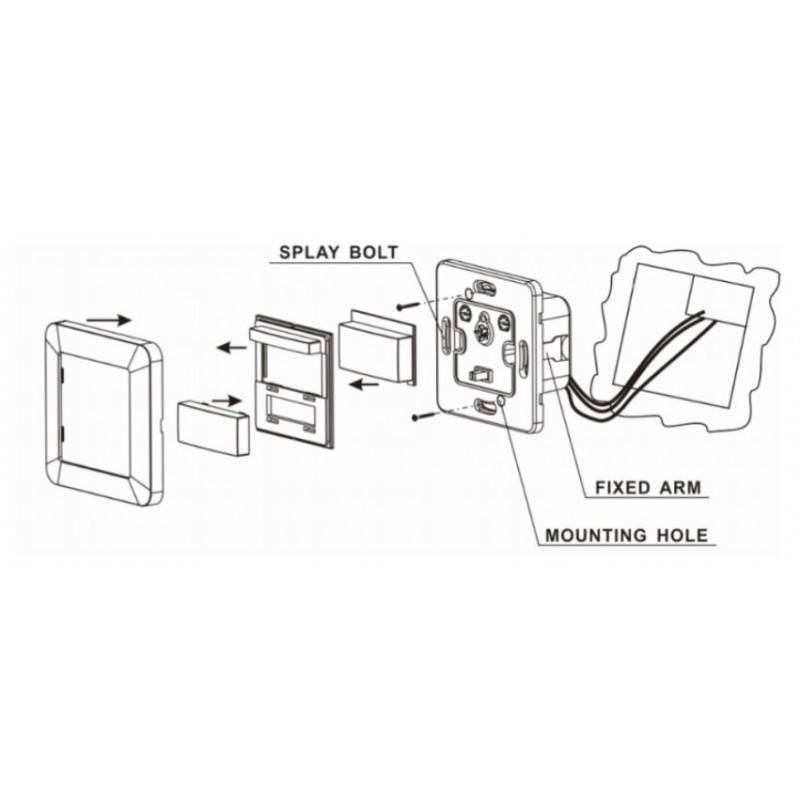

Εγκατάσταση του αισθητήρα παρουσίας στην επιφάνεια

Η εγκατάσταση είναι πολύ απλή:

    ➢ Αποσυνδέστε την παροχή ρεύματος.
      ➢ Χαλαρώστε τη σύνδεση στο κάτω μέρος του αισθητήρα, συνδέστε το καλώδιο στην οπή σύνδεσης, σφίξτε τις βίδες, αφαιρέστε την επιφάνεια του αισθητήρα, συνδέστε τον αισθητήρα στο κουτί σύνδεσης.
        Εάν επιθυμείτε να το εγκαταστήσετε σε κουτί διακλάδωσης, τοποθετήστε τη βίδα στερέωσης στην οπή εγκατάστασης.
          Συνδέστε το τροφοδοτικό και δοκιμάστε το.

          Τεχνικά χαρακτηριστικά του αισθητήρα παρουσίας

          • Τροφοδοσία ρεύματος: 220-240V-AC
          • Συχνότητα: 50Hz
          • Φως περιβάλλοντος: από 3-2000 LUX (ρυθμιζόμενο)
          • Χρόνος ενεργοποίησης: τουλάχιστον 10 δευτερόλεπτα+/-3 δευτερόλεπτα.
          • Μέγιστο φορτίο: 500W. Για LED 200W

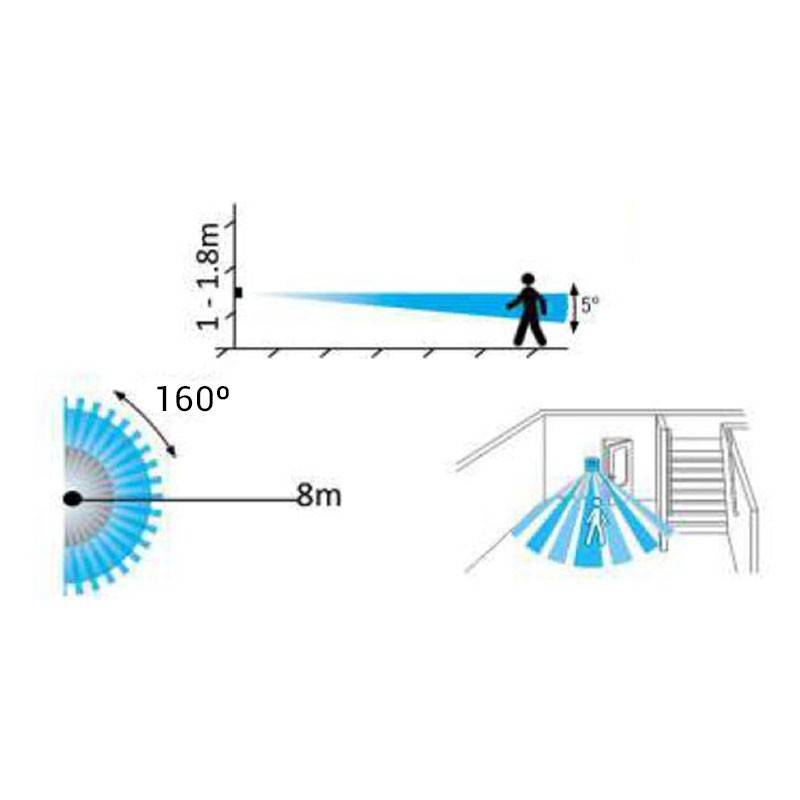

          • Απόσταση ανίχνευσης: μέγιστο 8 μέτρα.
          • Εύρος ανίχνευσης: 160º.
          • Θερμοκρασία λειτουργίας: από -20ºC έως +40ºC με σχετική υγρασία κάτω από 93%.
          • Συνιστώμενο ύψος εγκατάστασης: από 2,2 μέτρα έως 4 μέτρα.
          • Ταχύτητα ανίχνευσης κίνησης: 0,6 έως 1,5 μέτρα/δευτερόλεπτο.

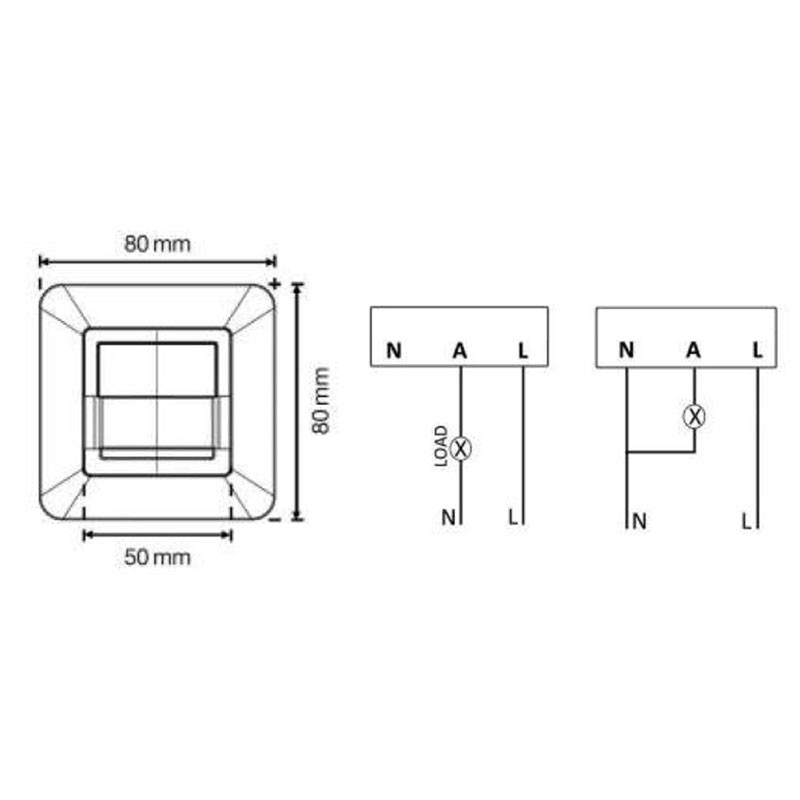

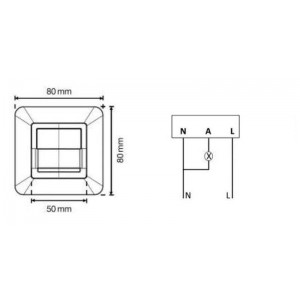

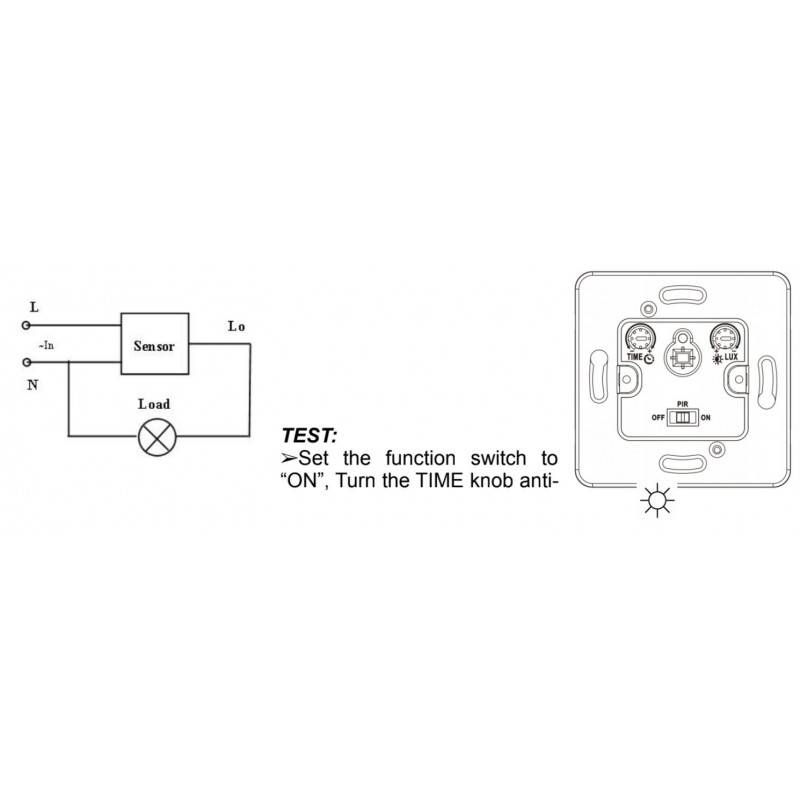

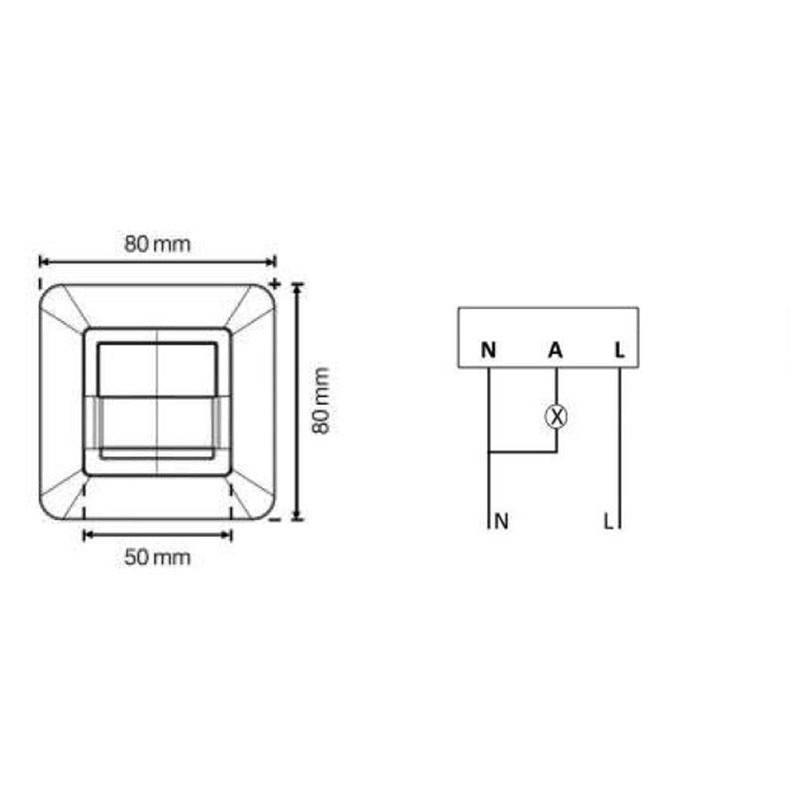

          Διάγραμμα σύνδεσης

          diagrama de conexión sensor

          Megisth isxys (W)
          200
          IP
          IP20
          Diastaseis (mm) Lxlxh
          80x80x49
          Syxnothta (Hz)
          50
          Euros anixneushs (m)
          8
          Syndesimothta
          PIR
          Prosanatolismos
          Oxi
          Yliko
          Plastiko
          Exoterikí chrísi
          ochi
          Euros thermokrasias
          -20°C ~ +40°C
          Syxnothta xrhshs
          Entatikh
          Kathgoria energeiakhs apodoshs
          A+ (2021)
          Pistopoihtika
          EK
          ROHS
          Eggyhsh
          Symfwna me th nomikh eggyhsh: 3 eth
          Ekptwsh
          Επαγγελματικός φωτισμός
          Επαγγελματικός φωτισμός έως 40% έκπτωση
          Barcelona LED

          Συνημμένα Αρχεία

          Τεχνικές προδιαγραφές

          Ερωτήσεις

          P: Ερώτηση: Γεια σας, θέλω αυτό το προϊόν για να αντικαταστήσω έναν διακόπτη φωτός σε μια πόρτα. Το θέμα είναι ότι στο διακόπτη που είναι εγκατεστημένος έχω δει μόνο 2 καλώδια (φαντάζομαι ότι η φάση και ο ουδέτερος) και σε αυτόν τον αισθητήρα που έχετε έρχεται με 3, όχι; Προσθέτετε το καλώδιο γείωσης.
          Το ερώτημά μου είναι αν μπορώ να το εγκαταστήσω ούτως ή άλλως.
          Ευχαριστώ
          R: Απάντηση: Δεν πρόκειται για καλώδιο γείωσης, ο αισθητήρας χρειάζεται 3 συνδέσεις (γραμμή, ουδέτερο και έξοδος φορτίου). Ο αισθητήρας πρέπει να συνδεθεί στη γραμμή, στον ουδέτερο και η έξοδος στο φωτιστικό (λαμπτήρας) που κλείνει το κύκλωμα με τον ουδέτερο. Ο κανονικός σας διακόπτης παίρνει τη Γραμμή και το άλλο καλώδιο πηγαίνει στο λαμπτήρα που κλείνει το κύκλωμα με τον ουδέτερο. Έτσι θα χρειαστείτε ένα "επιπλέον" καλώδιο ουδέτερου για να κάνετε χρήση αυτού του διακόπτη PIR.
          P: Ερώτηση: Πώς μπορώ να συνδέσω αυτόν τον αισθητήρα σε μια εγκατάσταση με μόνο δύο καλώδια (φάση και ουδέτερο);
          Σας ευχαριστώ για τη βοήθειά σας.
          Με εκτίμηση.
          José Amaral.
          R: Απάντηση: Εγκατάσταση του αισθητήρα παρουσίας στην επιφάνεια
          Η εγκατάσταση είναι πολύ απλή:

          ➢ Αποσυνδέστε την παροχή ρεύματος.
          Χαλαρώστε τη σύνδεση στο κάτω μέρος του αισθητήρα, συνδέστε το καλώδιο στην οπή σύνδεσης, σφίξτε τις βίδες- Αφαιρέστε τον αισθητήρα επιφάνειας, συνδέστε τον αισθητήρα στο κουτί σύνδεσης.
          Εάν θέλετε να το εγκαταστήσετε σε κουτί διακλάδωσης, τοποθετήστε τη βίδα στερέωσης στην οπή εγκατάστασης.
          Συνδέστε το τροφοδοτικό και δοκιμάστε το.
