Dimmable TRIAC DALI PUSH driver 0/1-10V 6-42V 10W multicurrent (200-350mA)

Οδηγός LED με δυνατότητα ρύθμισης φωτισμού 4 σε 1: DALI, PUSH, TRIAC, 0/1-10V. Σταθερό ρεύμα 10W

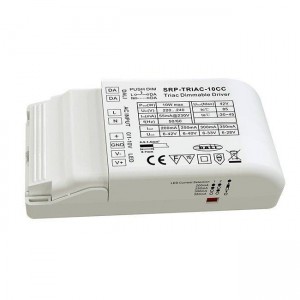

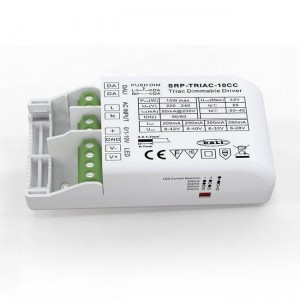

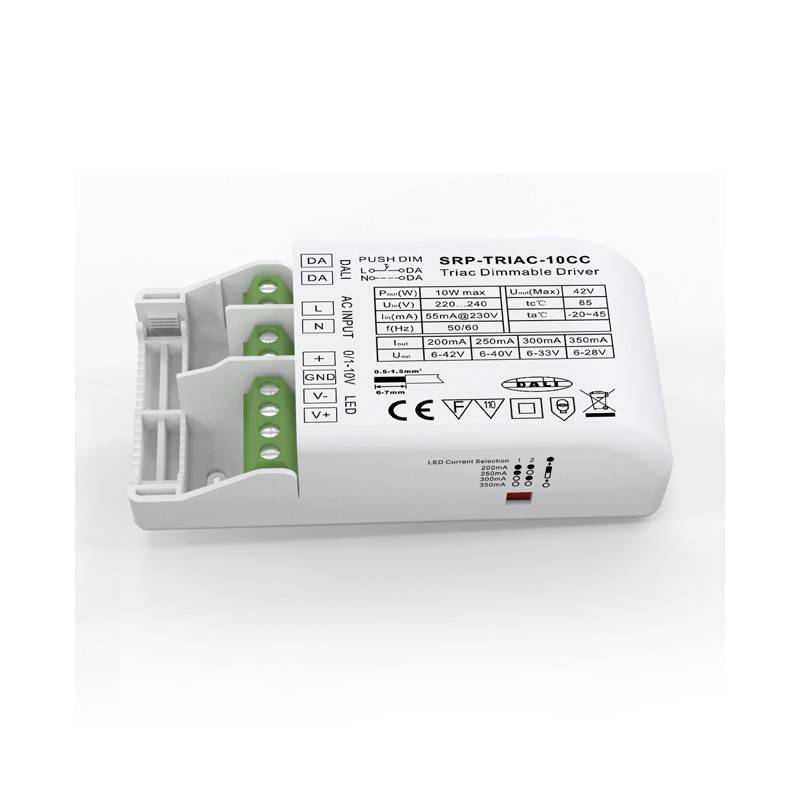

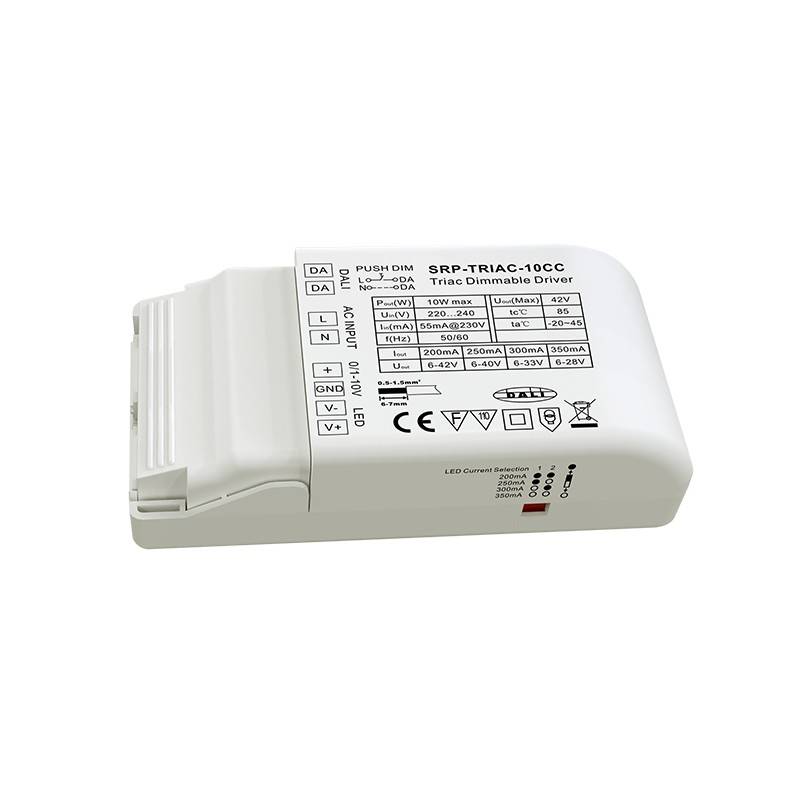

Το SRP-TRIAC-10CC είναι ένας εγκεκριμένος από την ENEC dimmable οδηγός LED TRIAC 10W με έξοδο σταθερού ρεύματος 1 καναλιού και ρυθμιζόμενο ρεύμα από 200mA έως 350mA μέσω διακοπτών DIP, γεγονός που το καθιστά κατάλληλο για διαφορετικά φωτιστικά LED.

Ο ελεγκτής triac dimming έχει σχεδιαστεί με DALI, Push, Triac, 0/1-10V 4 διεπαφές dimming σε 1, επιτρέποντάς του να λειτουργεί με διαφορετικά συστήματα ελέγχου. Είσοδος 200-240V-AC. Ο οδηγός LED υιοθετεί έξοδο εξασθένισης πλάτους αντί για έξοδο PWM για να διασφαλίσει ότι δεν υπάρχει πραγματικό τρεμόπαιγμα.

Ο συντελεστής ισχύος του ροοστάτη LED μπορεί να είναι υψηλότερος από 0,9 και η απόδοση είναι υψηλότερη από 83%. Επιτρέπει την ομαλή και βαθιά εξασθένιση έως και 1% χωρίς τρεμόπαιγμα και βουητό. 1 διεύθυνση DALI μπορεί να εκχωρηθεί αυτόματα από τους κύριους DALI.

Συμβατό με το λογισμικό Tridonic. Εφαρμογή για τον έλεγχο των μεμονωμένων φωτιστικών σωμάτων από τους χρήστες μέσω του δικτύου wifi.

Το dimming DALI είναι ειδικά σχεδιασμένο για ομοιόμορφα ρυθμιζόμενο φωτισμό LED, χωρίς άλματα στο dimming, χωρίς τρεμοπαίξιμο και χωρίς θόρυβο.

Συμβατό με τα πρότυπα IEC 62386-101, IEC 62386-102 και IEC 62386-207, αυτό το πρόγραμμα οδήγησης DALI είναι συμβατό με τα περισσότερα συστήματα DALI της αγοράς. Ο οδηγός Triac dimming μπορεί να είναι συμβατός με γενικούς ρυθμιστές Triac dimming. Επιλέγοντας τη διεπαφή 0/1-10V. Είναι συμβατός με γενικούς ρυθμιστές ροοστάτες 0/1-10V.

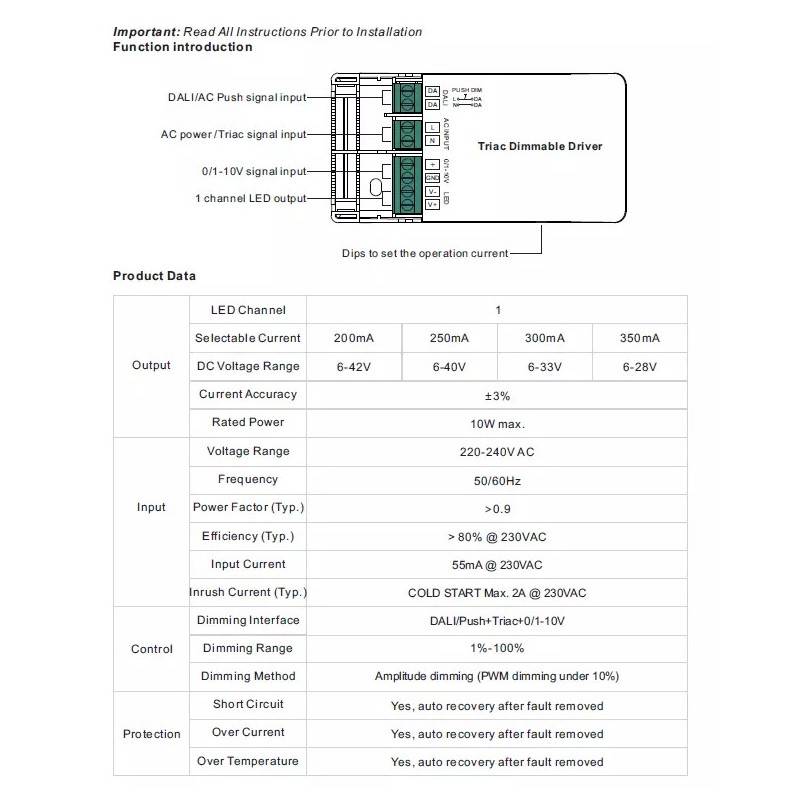

Βασικά χαρακτηριστικά οδηγός ροοστάτη TRIAC Dimmable DALI PUSH 0/1-10V TRIAC Dimmable DALI PUSH 0/1-10V

• Dimmable LED driver με dimmable διεπαφές DALI/Push+Triac+0/1-10V
• 1 κανάλι εξόδου σταθερού ρεύματος, μέγιστη ισχύς εξόδου 10W
• Ρεύμα εξόδου 200mA-350mA Επιλογή με διακόπτη DIP
• Επιτρέπει τον έλεγχο φωτισμού LED ενός χρώματος.
• Αναλογικός έλεγχος ρεύματος, χωρίς έξοδο PWM, χωρίς τρεμόπαιγμα.
• Τροφοδοτικό κατηγορίας Ⅱ, πλήρως μονωμένο πλαστικό περίβλημα.
• Υψηλός συντελεστής ισχύος και απόδοση
• Συμμορφώνεται με τα πρότυπα IEC 62386-101, IEC 62386-102, IEC 62386-207
• Συμβατό με γενικούς κύριους DALI που υποστηρίζουν εντολές DT6. Με ροοστάτες γενικής χρήσης TRIAC. Συμβατό με ροοστάτες γενικής χρήσης 0/1-10V.
• Βαθμός προστασίας IP20, κατάλληλο για εφαρμογές φωτισμού LED σε εσωτερικούς χώρους.

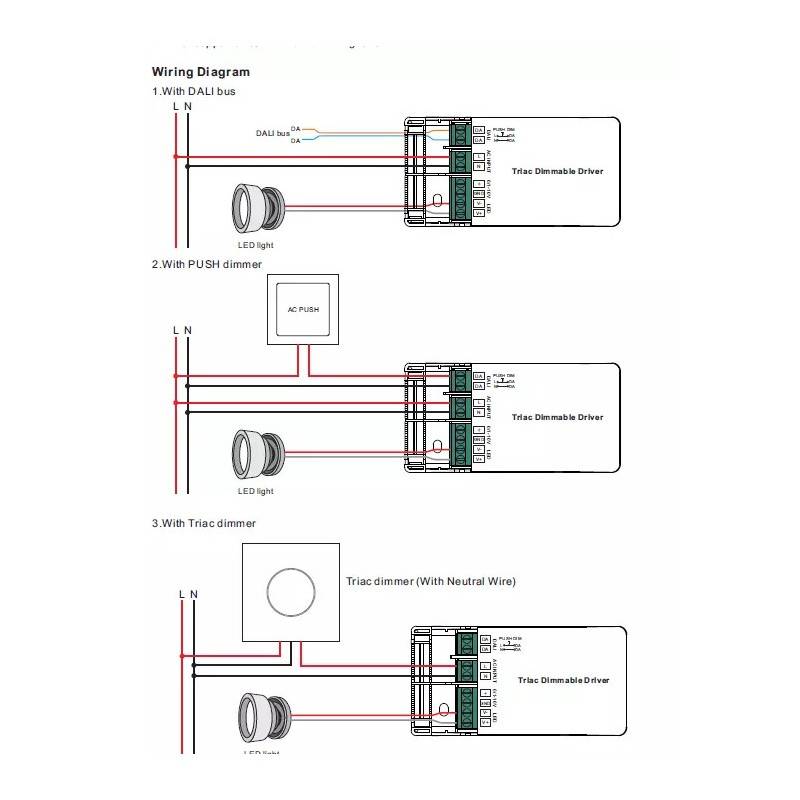

1. Επιλογή διεπαφής dimming

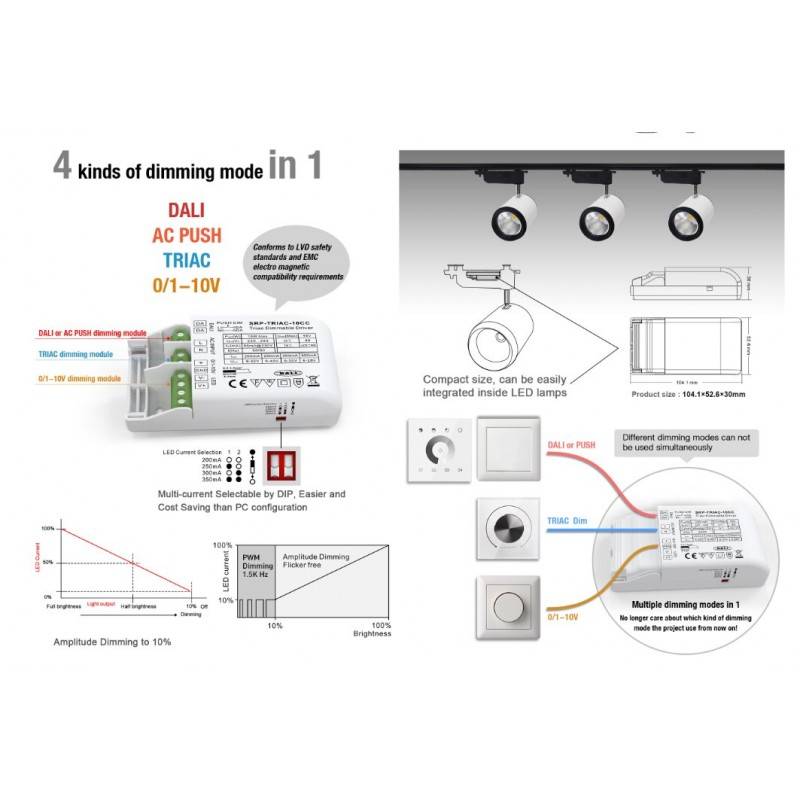

1.1. Ο οδηγός LED υποστηρίζει 4 τύπους εισόδου dimming: DALI, Push, Triac, 0/1-10V.

1.2. Επιλέξτε κάθε φορά οποιαδήποτε από τις 4 διεπαφές dimming που θα συνδεθούν.

1.3. Για να συνδέσετε μια νέα διεπαφή dimming, η προηγουμένως συνδεδεμένη διεπαφή dimming πρέπει να αποσυνδεθεί.

1.4. ΜΗΝ συνδέετε περισσότερες από 2 διεπαφές dimming ταυτόχρονα.

2. Διεύθυνση DALI που εκχωρείται από τους κύριους DALI.

Κατά τη σύνδεση στη διεπαφή DALI, 1 διεύθυνση DALI μπορεί να εκχωρηθεί αυτόματα από τον κύριο ελεγκτή DALI.

3. Λειτουργία ροοστάτη PUSH

Κατά τη σύνδεση με ένα PUSH AC, ο ελεγκτής θα βρίσκεται σε λειτουργία Push Dimmer, οι λειτουργίες στη λειτουργία Push Dimmer είναι οι εξής:

3.1. Πατήστε το κουμπί για να ενεργοποιήσετε/απενεργοποιήσετε.

3.2. Πατήστε και κρατήστε πατημένο το κουμπί για να αυξήσετε ή να μειώσετε την ένταση του φωτός στο επιθυμητό επίπεδο και αφήστε το, στη συνέχεια επαναλάβετε τη λειτουργία για να ρυθμίσετε την ένταση του φωτός προς την αντίθετη κατεύθυνση. Το εύρος εξασθένισης είναι από 1% έως 100%.

3.3. Η λειτουργία μνήμης μετά την απενεργοποίηση ή τη διακοπή ρεύματος επιτρέπει στη συσκευή να απομνημονεύει την κατάσταση πριν από την απενεργοποίηση, ενώ ενεργοποιείται ξανά.

4. Είσοδος εξασθένισης Triac

Κατά τη σύνδεση με ένα dimmer Triac, οι διαφορετικοί dimmer Triac από διαφορετικούς προμηθευτές ενδέχεται να έχουν διαφορετικά ελάχιστα επίπεδα dimming κάτω από τα οποία ο ελεγκτής δεν μπορεί να κάνει dimming. Για να πραγματοποιήσετε dimming στο 1%, βεβαιωθείτε ότι ο ροοστάτης υποστηρίζει ελάχιστο επίπεδο dimming 1%.
