DRIVER 8-48V TRIAC DALI PUSH 0/1-10V 50W 180-1500mA
SRP-TRIAC
SRP-TRIAC-50-CC
dimensiones SRP-TRIAC-50-CC

Dimmable TRIAC DALI PUSH driver 0/1-10V 8-48VDC 50W multi-current (180-1500mA)

SKU:SRP-TRIAC-50CC
Έχετε υπερβεί το όριο των μονάδων
Σε απόθεμα 11 μονάδες

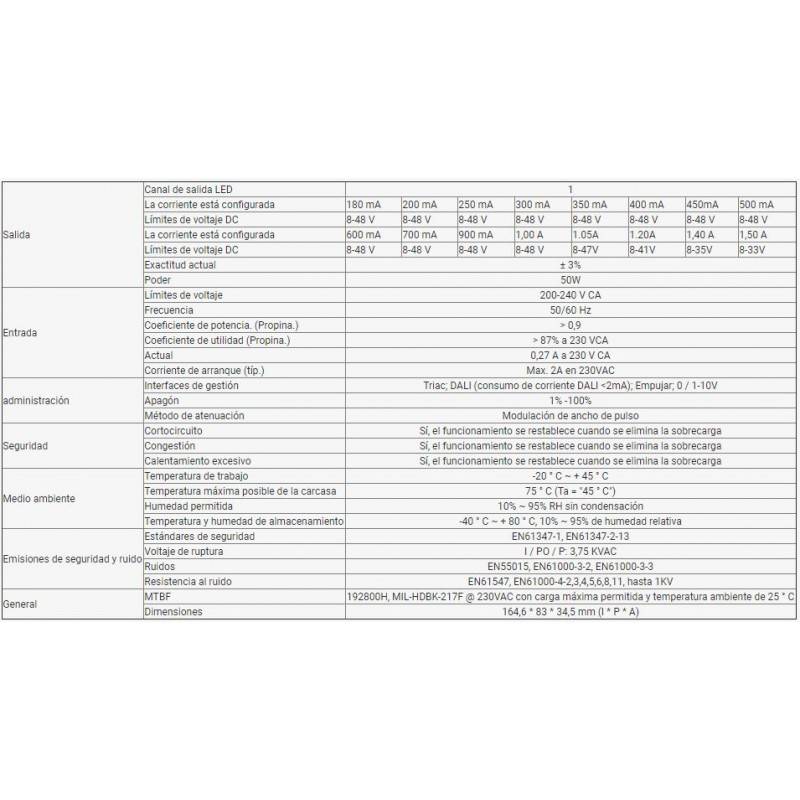

Τεχνικές προδιαγραφές

Το SRP-TRIAC-50CC είναι έναρυθμιζόμενο τροφοδοτικό 4 σε 18-48V: TRIAC, DALI, PUSH και 0/1-10V, που του επιτρέπει να λειτουργεί με διαφορετικά συστήματα ελέγχου. Dimmable οδηγός LED TRIAC 50W, με έξοδο σταθερού ρεύματος 1 καναλιού και ρυθμιζόμενο ρεύμα από 180mA έως 1500mA μέσω διακοπτών DIP, σχεδιασμένος με είσοδο 200-240V-AC.

Ο οδηγός LED υιοθετεί έξοδο εξασθένισης πλάτους. Επιτρέπει την ομαλή και βαθιά εξασθένιση έως και 1% χωρίς τρεμοπαίξιμο και βουητό. 1 διεύθυνση DALI μπορεί να εκχωρηθεί αυτόματα από τους κύριους DALI.

Ρυθμιζόμενος οδηγός LED 50W 4 σε 1: DALI, PUSH, TRIAC, 0/1-10V. Σταθερό ρεύμα

Το SRP-TRIAC-50CC είναι ένα τροφοδοτικό 50W εγκεκριμένο κατά ENEC 8-48V 4-σε-1 με έξοδο σταθερού ρεύματος 1 καναλιού και ρυθμιζόμενο ρεύμα από 180mA έως 1500mA μέσω διακοπτών DIP, γεγονός που το καθιστά κατάλληλο για διαφορετικά φωτιστικά LED.

Ο ελεγκτής εξασθένισης TRIAC έχει σχεδιαστεί με DALI, PUSH, TRIAC, 0/1-10V,4 διεπαφές εξασθένισης σε 1. 200-240V-AC. Οδηγός LED με έξοδο εξασθένισης πλάτους αντί για έξοδο PWM για να διασφαλιστεί ότι δεν υπάρχει τρεμοπαίξιμο.

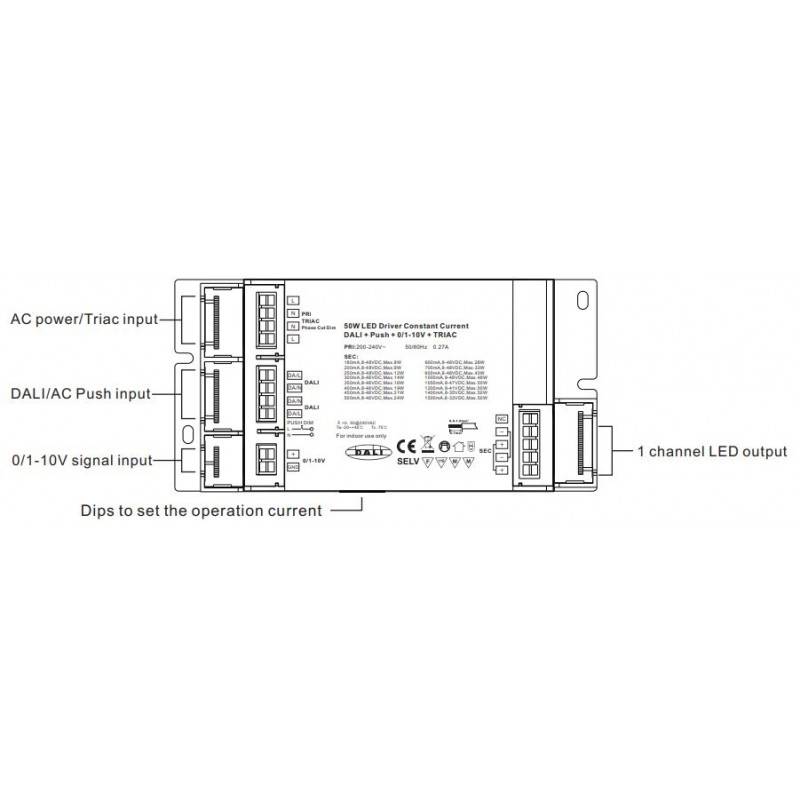

SRP-TRIAC

Συντελεστής ισχύος ροοστάτη LED υψηλότερος από 0,9 και υψηλή απόδοση υψηλότερη από 83%. Επιτρέπει την ομαλή και βαθιά εξασθένιση έως και 1% χωρίς βουητό και τρεμόπαιγμα. 1 διεύθυνση DALI μπορεί να εκχωρηθεί αυτόματα από τους κύριους DALI.

Driver TRIAC DALI PUSH 0-10V

Προγραμματίζεται με το λογισμικό της Tridonic. Εφαρμογή για τον έλεγχο των μεμονωμένων φωτιστικών σωμάτων από τους χρήστες μέσω του δικτύου wifi.

Συμβατό με τα πρότυπα IEC 62386-101, IEC 62386-102 και IEC 62386-207, αυτός ο ελεγκτής DALI είναι συμβατός με τα περισσότερα συστήματα DALI της αγοράς. Ο οδηγός Triac dimming μπορεί να είναι συμβατός με γενικούς ρυθμιστές TRIAC. Επιλέγοντας τη διεπαφή 0/1-10V. Είναι συμβατός με τους καθολικούς ρυθμιστές ροοστάτες 0/1-10V.

Επιλέξτε το σωστό ρεύμα εξόδου πριν από την καλωδίωση της λυχνίας LED χρησιμοποιώντας τους διακόπτες DIP. Βεβαιωθείτε ότι η τροφοδοσία του οδηγού είναι απενεργοποιημένη πριν από την επιλογή του ρεύματος εξόδου.

180mA-1500mA

Κύρια χαρακτηριστικά Ρυθμιζόμενη πηγή TRIAC DALI PUSH 0/1-10V Ρυθμιζόμενη πηγή TRIAC DALI PUSH 0/1-10V

  • Dimmable οδηγός LED με διεπαφές dimming TRIAC/DALI/Push+0/1-10V 4 σε 1.
  • 1 κανάλι εξόδου σταθερού ρεύματος, μέγιστη ισχύς εξόδου 50W.
  • Ρεύμα εξόδου 180mA-1500mA επιλέξιμο με διακόπτη DIP.
  • Επιτρέπει τον έλεγχο φωτισμού LED ενός χρώματος.
  • Τροφοδοτικό κατηγορίας Ⅱ, πλήρως μονωμένο πλαστικό περίβλημα.
  • Υψηλός συντελεστής ισχύος και απόδοση.
  • Συμμορφώνεται με τα πρότυπα IEC 62386-101, IEC 62386-102, IEC 62386-207.
  • Συμβατό με γενικούς κύριους DALI που υποστηρίζουν εντολές DT6.
  • Συμβατό με ροοστάτες γενικής χρήσης TRIAC.
  • Συμβατό με ροοστάτες γενικής χρήσης 0/1-10V.
  • Βαθμός προστασίας IP20.
  • Κατάλληλο για εφαρμογές φωτισμού LED σε εσωτερικούς χώρους.

dimensiones SRP-TRIAC-50-CC

1. Επιλογή διεπαφής dimming

1.1. Ο οδηγός LED υποστηρίζει 4 τύπους εισόδου dimming: DALI, PUSH, TRIAC, 0/1-10V.

1.2. Παρακαλούμε επιλέξτε κάθε φορά οποιαδήποτε από τις 4 διεπαφές dimming για να συνδεθείτε.

1.3. Για να συνδέσετε μια νέα διεπαφή dimming, η προηγουμένως συνδεδεμένη διεπαφή dimming πρέπει να αποσυνδεθεί.

1.4. ΜΗΝ συνδέετε περισσότερες από 2 (συμπεριλαμβανομένων 2) διεπαφές dimming ταυτόχρονα.

2. Διεύθυνση DALI που εκχωρείται από τους κύριους χειριστές DALI

Όταν συνδέεται στη διεπαφή DALI, ο ελεγκτής DALI Master μπορεί να εκχωρήσει αυτόματα μια διεύθυνση DALI, Ανατρέξτε στα εγχειρίδια χρήσης των συμβατών DALI Master για συγκεκριμένες λειτουργίες.

3. Λειτουργία ροοστάτη PUSH

Ενώ είναι συνδεδεμένος με ένα AC PUSH, ο ελεγκτής θα βρίσκεται σε λειτουργία PUSH Dimmer Mode, οι λειτουργίες στη λειτουργία Dimmer Push Mode είναι οι εξής:

3.1. Πατήστε το κουμπί για να ενεργοποιήσετε/απενεργοποιήσετε.

3.2. Πατήστε και κρατήστε πατημένο το κουμπί για να αυξήσετε ή να μειώσετε την ένταση του φωτός στο επιθυμητό επίπεδο και αφήστε το, στη συνέχεια επαναλάβετε τη λειτουργία για να ρυθμίσετε την ένταση του φωτός προς την αντίθετη κατεύθυνση. Το εύρος εξασθένισης είναι από 1% έως 100%.

3.3. Η λειτουργία μνήμης μετά από απενεργοποίηση ή διακοπή ρεύματος επιτρέπει στο φωτιστικό να απομνημονεύει την κατάσταση πριν από την απενεργοποίηση, ενώ ενεργοποιείται ξανά.

4. Είσοδος εξασθένισης TRIAC

Κατά τη σύνδεση με ροοστάτη TRIAC, οι διαφορετικοί ροοστάτες TRIAC από διαφορετικούς προμηθευτές ενδέχεται να έχουν διαφορετικά ελάχιστα επίπεδα ροής κάτω από τα οποία ο ελεγκτής δεν μπορεί να ροοστάσει. Για να πραγματοποιήσετε dimming στο 1%, βεβαιωθείτε ότι ο ροοστάτης υποστηρίζει ελάχιστο επίπεδο dimming 1%.

ΔΙΑΓΡΑΜΜΑ ΚΑΛΩΔΙΟΔΟΤΗΣΗΣ

CONEXIÓN TRIAC

cableado TRIAC

DALI BUS

conexión PUSH

conexión 0-10V

Syxnothta (Hz)
50 - 60
Systhma elegxou
DALI
Pistopoihtika
EK
ROHS
Eggyhsh
5 xronia
