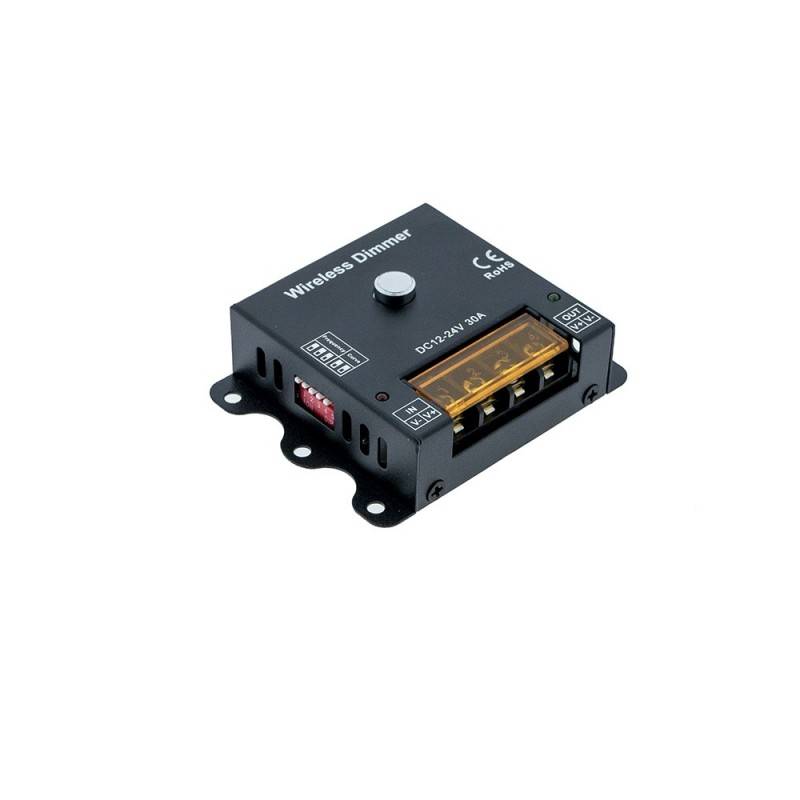

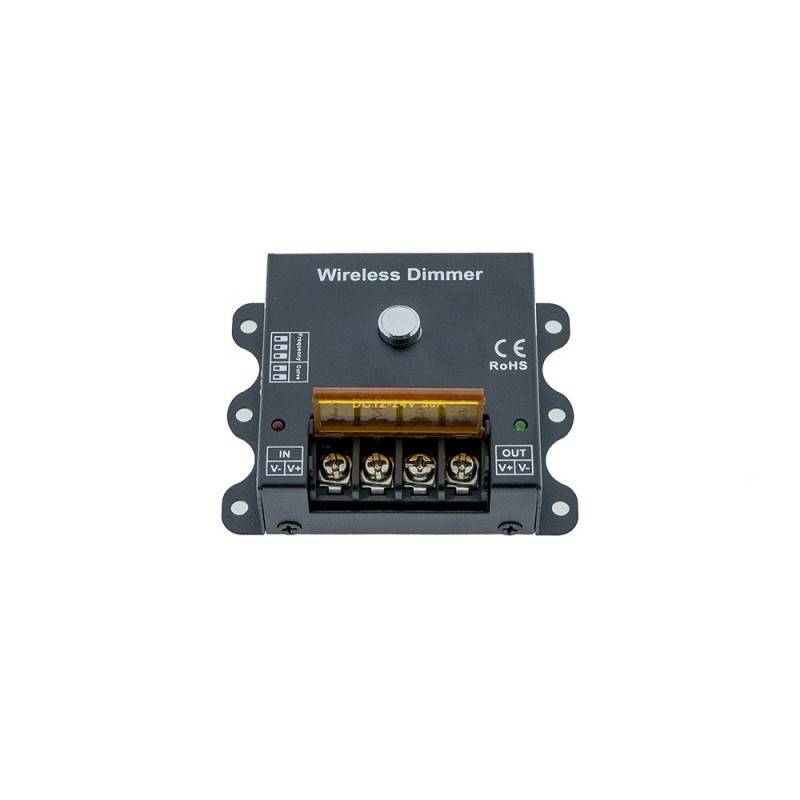

Ασύρματο ροοστάτη PWM με ρυθμιζόμενη συχνότητα και καμπύλη εξασθένισης 12/24V 30A

SKU:B1623
Έχετε υπερβεί το όριο των μονάδων
Σε απόθεμα 196 μονάδες
Τεχνικές προδιαγραφές

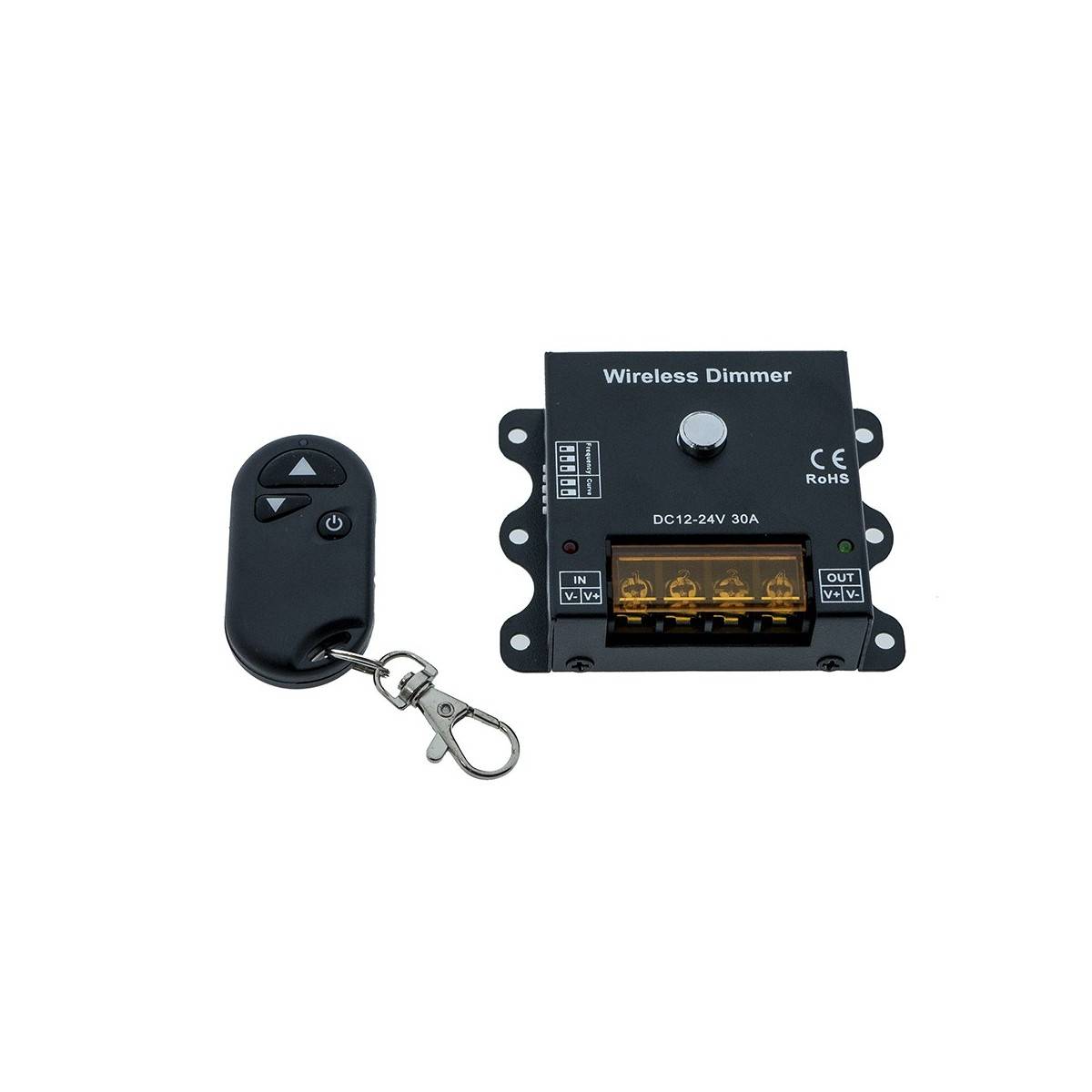

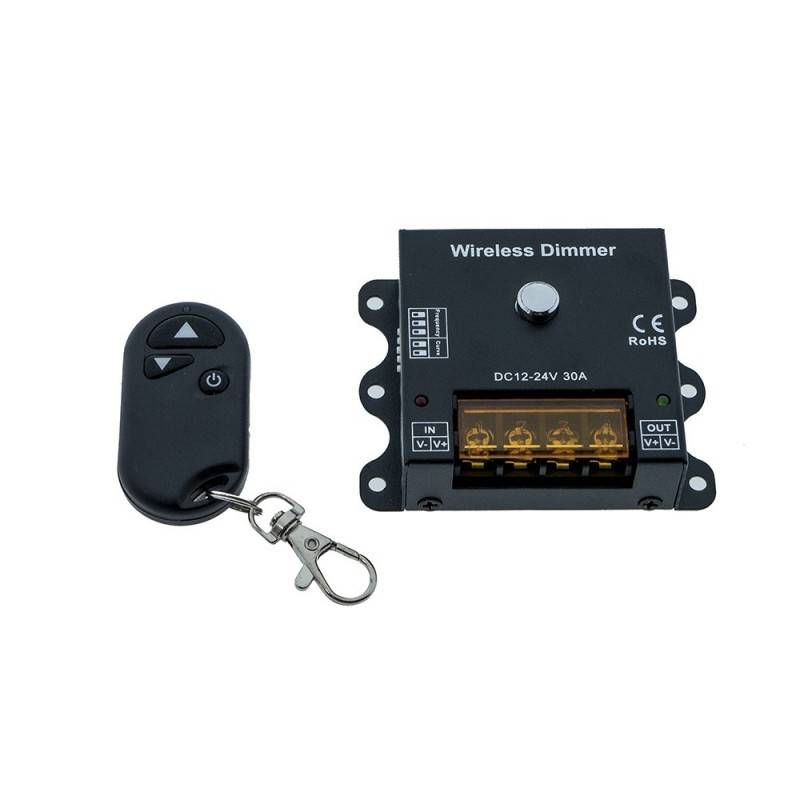

Χειροκίνητος ροοστάτης με μπουτόν και ασύρματο τηλεχειριστήριο για ρύθμιση της έντασης των μονόχρωμων ταινιών LED, λαμπτήρων 12/24V και γενικά όλων των τύπων φωτιστικών σωμάτων με είσοδο 12/24V. Ο ροοστάτης επιτρέπει τη μεταβολή της συχνότητας εξόδου από 300Hz έως 10KHz και την επιλογή γραμμικής ή λογαριθμικής καμπύλης εξασθένισης.

Ανάλογα με την επιλεγμένη συχνότητα, ο ροοστάτης επιτρέπει μέγιστο ρεύμα 30Α. Η εξασθένιση πραγματοποιείται με κάθε άγγιγμα του ροοστάτη ή του κουμπιού, έως και 10 επίπεδα φωτεινότητας.

  • IN/OUT: 12/24V
  • Μέγιστο: 30Α
  • Μονόχρωμο
  • 1 κανάλι
  • IP20

Ασύρματο και χειροκίνητο dimmer PWM με ρυθμιζόμενη συχνότητα και καμπύλη εξασθένισης

Για λωρίδες LED 12/24V μονόχρωμες, max. 30A

Dimmer για μονόχρωμες ταινίες LED 12/24V και φωτιστικά σώματα, με δυνατότητα μεταβολής της συχνότητας και της καμπύλης εξασθένισης. Ανάλογα με την επιλεγμένη επιλογή συχνότητας (από 300Hz έως 10KHz), μπορεί να συνδεθεί υψηλότερο ή χαμηλότερο φορτίο, με μέγιστο φορτίο τα 30A με τη χαμηλότερη συχνότητα και μέγιστο φορτίο τα 10A με τη μέγιστη συχνότητα.

Πλεονεκτήματα της σωστής ρύθμισης της συχνότητας

Το ανθρώπινο μάτι δεν μπορεί να αντιληφθεί τρεμόπαιγμα πέραν των 100 hertz, αλλά οι ηλεκτρονικές συσκευές, όπως οι φωτογραφικές μηχανές, οι κάμερες βίντεο ή οι κάμερες κινητών τηλεφώνων, καταγράφουν συνήθως μεταξύ 25 και 60 καρέ ανά δευτερόλεπτο. Εξαιτίας αυτού, μερικές φορές, όταν εστιάζουμε σε ένα σημείο φωτός με τη φωτογραφική μηχανή, παρατηρούμε ένα ενοχλητικό τρεμόπαιγμα. Η ρύθμιση της συχνότητας και της καμπύλης εξασθένισης μειώνει όσο το δυνατόν περισσότερο αυτό το φαινόμενο και εκτός από τη μείωση του τρεμοπαίγματος, προσφέρει μια πολύ πιο ομοιογενή και οπτικά ευχάριστη μετάβαση εξασθένισης.

Τεχνικές παράμετροι

  • Θερμοκρασία λειτουργίας: -20ºC έως 60ºC
  • Τάση εισόδου/εξόδου: 12-24VDC
  • Έξοδος: 1 κανάλι
  • Σύνδεση καλωδίωσης μέσω λωρίδας ακροδεκτών
  • Μικρές διαστάσεις: 81x64x28mm
  • Βάρος: 116g
  • Στατική κατανάλωση ανά χρήση: <1W
  • Ρεύμα εξόδου: <30Α
  • Συχνότητα μετάδοσης ελέγχου: 433,92MHz
  • Μέγιστη απόσταση ελέγχου με τον ελεγκτή: περίπου 20 μέτρα

Οδηγίες χρήσης του ασύρματου ελεγκτή PWM ρυθμιζόμενης συχνότητας

  1. Επιλέξτε τη συχνότητα PWM ρυθμίζοντας τις τρεις ακίδες στα αριστερά, με την ένδειξη 1-2-3.
  2. Επιλέξτε την καμπύλη εξασθένισης ρυθμίζοντας τους δύο ακροδέκτες στα δεξιά, με την ένδειξη 4-5
  3. Συνδέστε τα καλώδια φορτίου εισόδου και εξόδου σύμφωνα με τις οδηγίες V+/V-, από την παροχή ρεύματος και την έξοδο στη λωρίδα LED.
  4. Συνδέστε το κύκλωμα στην παροχή ρεύματος και μπορεί να λειτουργήσει απευθείας. Η ρύθμιση της έντασης γίνεται με το πάτημα του κουμπιού στο ροοστάτη καθώς και στο τηλεχειριστήριο. Η συσκευή επιτρέπει έως και 10 διαφορετικά επίπεδα φωτεινότητας.
  5. Για την ενεργοποίηση και την απενεργοποίηση αρκεί να πατήσετε το κουμπί στο χειριστήριο για 3 δευτερόλεπτα ή το κουμπί POWER στο τηλεχειριστήριο.

Τεχνικά ζητήματα που πρέπει να έχετε υπόψη σας

Όταν η συχνότητα PWM είναι τουλάχιστον 300Hz και το μέγιστο συνδεδεμένο φορτίο είναι 30A, η θερμοκρασία του ελεγκτή δεν υπερβαίνει συνήθως τους 55ºC. Ωστόσο, θα πρέπει να γνωρίζετε ότι σε υψηλές συχνότητες μεταξύ 500Hz και 1000Hz, είναι δυνατόν ο ελεγκτής να φτάσει σε θερμοκρασίες έως και 65ºC.

Σημειώστε ότι όσο υψηλότερη είναι η συχνότητα PWM, το ρεύμα εξόδου θα μειώνεται αναλογικά, σύμφωνα με τον ακόλουθο πίνακα:

Συχνότητα PWM = 300Hz --> Μέγιστο 30A

Συχνότητα PWM = 3KHz --> Max. 20A

PWM freq. = 5KHz --> Max. 15A

PWM freq. = 10KHz --> Max. 10A

Εγχειρίδιο οδηγιών (στα αγγλικά):
