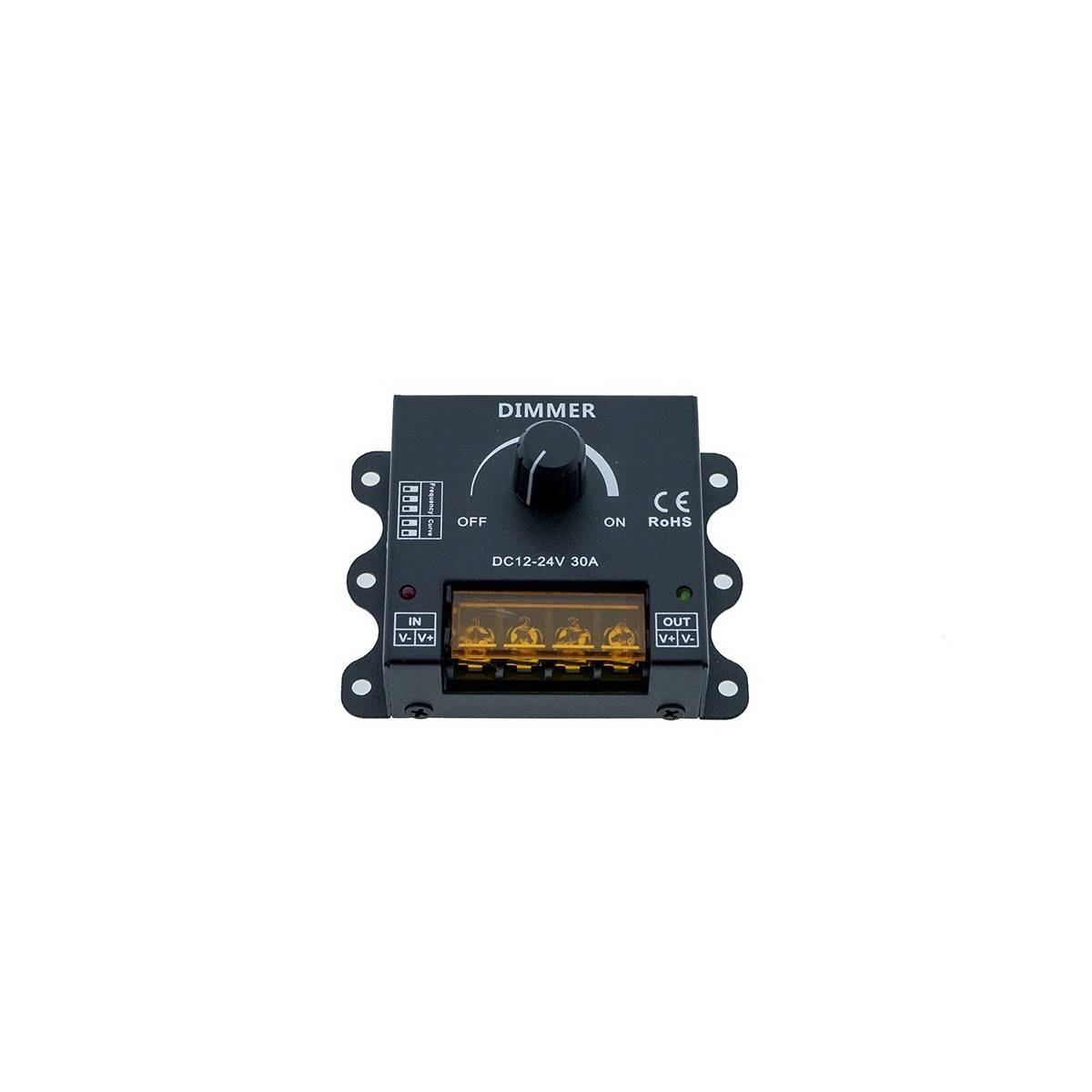

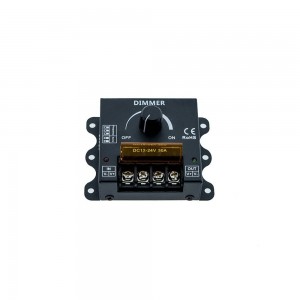

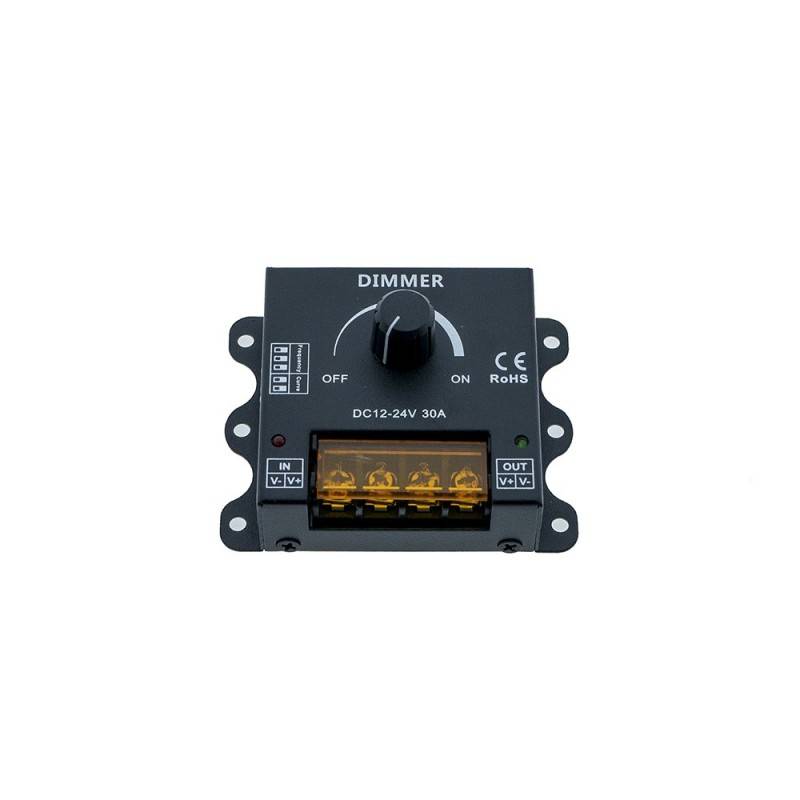

Χειροκίνητος ροοστάτης PWM 12-24V DC - 30A - Ρυθμιζόμενη συχνότητα και καμπύλη εξασθένισης

SKU:B1620
Έχετε υπερβεί το όριο των μονάδων
Σε απόθεμα 263 μονάδες
Τεχνικές προδιαγραφές

Χειροκίνητο ροοστάτη για μονόχρωμες ταινίες LED, λαμπτήρες 12/24V και γενικά φωτιστικά σώματα με δυνατότητα ρύθμισης 12/24V, με έξοδο 1 καναλιού.

Επιτρέπει τη μεταβολή και την επιλογή της συχνότητας από 300Hz έως 10KHz και την επιλογή γραμμικής ή λογαριθμικής καμπύλης dimming.

Ανάλογα με την επιλεγμένη συχνότητα, ο χειροκίνητος ρυθμιστής επιτρέπει μέγιστη ροή ρεύματος έως 30Α. Για έναν πίνακα τιμών, ανατρέξτε στην εκτεταμένη περιγραφή παρακάτω.

  • IN/OUT: 12/24V
  • Μέγιστο 30Α
  • Μονόχρωμο
  • 1 κανάλι
  • IP20

Χειροκίνητος ελεγκτής ροοστάτη PWM, ρυθμιζόμενη συχνότητα και καμπύλη εξασθένισης

Για μονόχρωμες ταινίες LED 12/24V, μέγιστο 30Α

Dimmer για ταινίες LED 12/24V με ρυθμιζόμενη συχνότητα και καμπύλη εξασθένισης. Ανάλογα με την επιλεγμένη επιλογή συχνότητας από 300Hz έως 10KHz, θα επιτρέψει τη σύνδεση υψηλότερου ή χαμηλότερου φορτίου, με μέγιστο 30A στη χαμηλότερη συχνότητα και μέγιστο 10A στην υψηλότερη συχνότητα.

Γιατί είναι σημαντικό να ρυθμιστεί σωστά η συχνότητα;

Παρόλο που το ανθρώπινο μάτι δεν αντιλαμβάνεται τρεμόπαιγμα πέραν των 100 Hertz, οι ηλεκτρονικές συσκευές, οι φωτογραφικές και βιντεοκάμερες καταγράφουν συνήθως μεταξύ 25 και 60 καρέ ανά δευτερόλεπτο. Αυτός είναι ο λόγος για τον οποίο συχνά παρατηρούμε ένα δυσάρεστο τρεμόπαιγμα όταν εκθέτουμε ένα σημείο φωτός σε μια φωτογραφική μηχανή. Η ρύθμιση της συχνότητας καθώς και η καμπύλη εξασθένισης μειώνουν αυτό το φαινόμενο στο ελάχιστο και επιτρέπουν μια ομοιογενή μετάβαση του φωτός από το 0,1% στο 100% χωρίς τρεμόπαιγμα.

Τεχνικές παράμετροι

  • Θερμοκρασία λειτουργίας: -20ºC έως 60ºC
  • Τάση εισόδου/εξόδου: 12/24V
  • Έξοδος: 1 κανάλι
  • Σύνδεση καλωδίωσης μέσω λωρίδας ακροδεκτών
  • Μικρές διαστάσεις: 90x70x48mm
  • Βάρος: 140g
  • Στατική κατανάλωση ισχύος λειτουργίας: <0,7W
  • Ρεύμα εξόδου: <30Α

Οδηγίες χρήσης του χειροκίνητου ελεγκτή PWM ρυθμιζόμενης συχνότητας

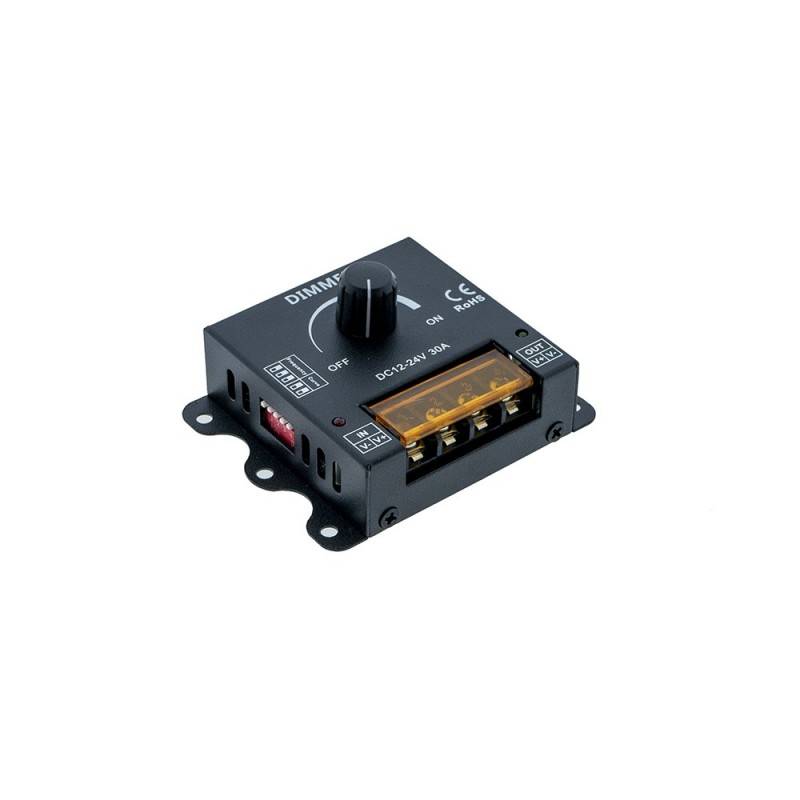

  1. Επιλέξτε τη συχνότητα PWM ρυθμίζοντας τους τρεις ακροδέκτες στα αριστερά, με την ένδειξη 1 - 2 - 3
  2. Επιλέξτε την καμπύλη εξασθένισης ρυθμίζοντας τους δύο ακροδέκτες στα δεξιά, με την ένδειξη 4 - 5

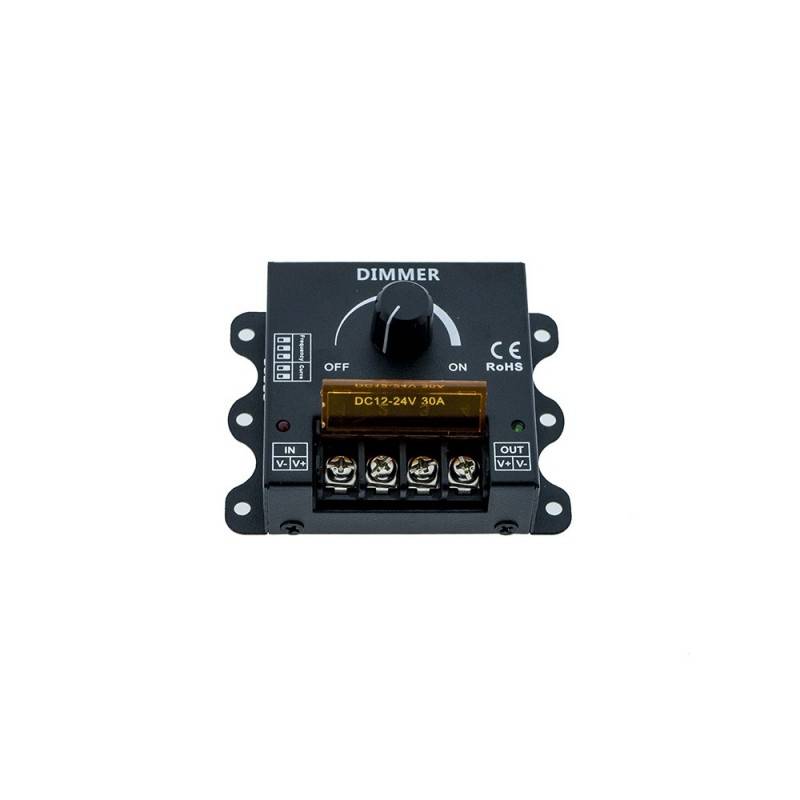

  3. Συνδέστε τα καλώδια εισόδου και εξόδου φορτίου σύμφωνα με τις οδηγίες V+ / V-, από το τροφοδοτικό και την έξοδο στη λωρίδα LED.
  4. Συνδέστε το κύκλωμα στην τροφοδοσία και λειτουργήστε το περιστροφικό κουμπί. Η ελάχιστη φωτεινότητα ρυθμίζεται με το κουμπί προς τα αριστερά και η μέγιστη φωτεινότητα προς τα δεξιά.
  5. Εάν γυρίσετε το κουμπί μέχρι τέρμα προς τα αριστερά, θα αισθανθείτε ένα κλικ και ο ροοστάτης θα απενεργοποιήσει την τροφοδοσία.

Σκέψεις που πρέπει να έχετε υπόψη σας

  • Όταν η συχνότητα PWM είναι στο ελάχιστο των 300Hz και το μέγιστο συνδεδεμένο φορτίο είναι 30A, η θερμοκρασία του ελεγκτή δεν υπερβαίνει τους 55ºC. Όταν η συχνότητα PWM είναι μεταξύ 500Hz και 1000Hz, ο ελεγκτής μπορεί να φτάσει σε θερμοκρασίες έως και 65ºC.
  • Λάβετε υπόψη ότι όσο υψηλότερη είναι η συχνότητα PWM, το ρεύμα εξόδου μειώνεται αναλογικά, σύμφωνα με τον ακόλουθο πίνακα:

Συχνότητα PWM = 300Hz --> Μέγιστο 30A

Συχνότητα PWM = 3KHz --> Max. 20A

Συχνότητα PWM = 5KHz --> Max. 15A

PWM freq. = 10KHz --> Max. 10A

Εγχειρίδιο οδηγιών (στα αγγλικά):

dimm

dimmer

dimmer para led

12v dimmer

dimmer led

Pistopoihtika
EK
ROHS
Barcelona LED

Συνημμένα Αρχεία

Τεχνικές προδιαγραφές

Ερωτήσεις

P: Ερώτηση: Γεια σας, ήθελα να μάθω αν το περιστροφικό κουμπί ρυθμίζει το ρεύμα εξόδου και ακόμη και αν συνδέσουμε μεγαλύτερη κατανάλωση το ρεύμα περιορίζεται;
R: Απάντηση: Ο ελεγκτής προορίζεται για τη ρύθμιση της έντασης του φωτός των λωρίδων LED 12 και 24Vdc χρησιμοποιώντας διαμόρφωση εύρους παλμών (PWM). Με τη μείωση της φωτεινότητας της λωρίδας, η κατανάλωσή της θα είναι χαμηλότερη.
Δεν προορίζεται για τον περιορισμό της κατανάλωσης ρεύματος σε φορτία.
