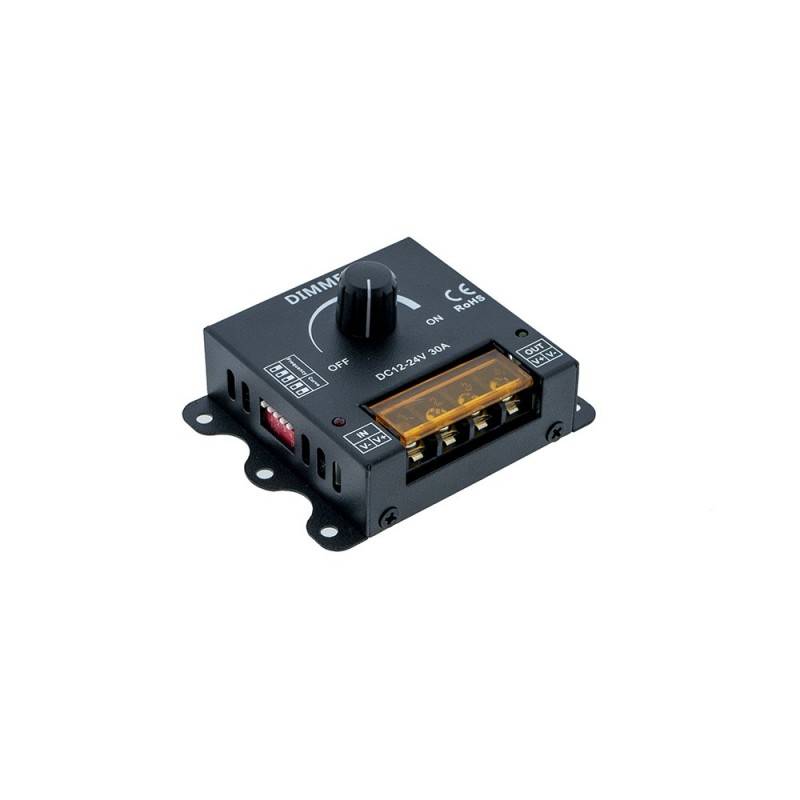

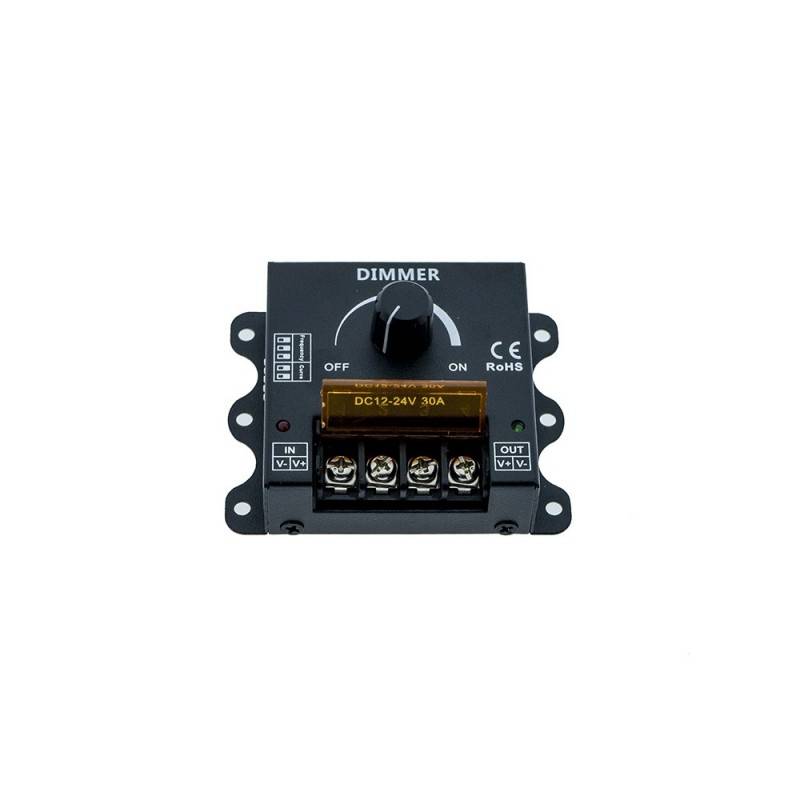

Dimmer manuale PWM con frequenza e curva di regolazione regolabili 12/24V 30A

Regolatore PWM manuale, frequenza e curva di oscuramento regolabili

Per strisce LED monocolore 12/24V, max. 30A

Dimmer per strisce LED da 12/24 V con frequenza e curva di dimmerazione regolabili. A seconda dell'opzione di frequenza selezionata, da 300Hz a 10KHz, sarà possibile collegare un carico maggiore o minore, con un massimo di 30A alla frequenza più bassa e un massimo di 10A alla frequenza più alta.

Perché è importante impostare correttamente la frequenza?

Sebbene l'occhio umano non percepisca lo sfarfallio oltre i 100 Hertz, i dispositivi elettronici, le foto e le videocamere registrano in genere tra i 25 e i 60 fotogrammi al secondo. Questo è il motivo per cui spesso si nota un fastidioso sfarfallio quando si espone un punto luce alla fotocamera. L'impostazione della frequenza e la curva di regolazione riducono al minimo questo effetto e consentono una transizione omogenea della luce dallo 0,1% al 100% senza sfarfallio.

Parametri tecnici

• Temperatura di esercizio: Da -20ºC a 60ºC
• Tensione di ingresso/uscita: 12/24V
• Uscita: 1 canale
• Collegamento di cablaggio tramite morsettiera
• Dimensioni ridotte: 90x70x48 mm
• Peso: 140 g
• Consumo statico di energia operativa: <0,7W
• Corrente di uscita: <30A

Istruzioni per l'uso del regolatore PWM manuale a frequenza regolabile

1. Selezionare la frequenza PWM regolando i tre pin a sinistra, contrassegnati con 1 - 2 - 3
2. Selezionare la curva di regolazione regolando i due pin a destra, contrassegnati dai numeri 4 e 5.
3. Collegare i cavi di carico in ingresso e in uscita secondo le istruzioni V+ / V-, dall'alimentatore e in uscita alla striscia LED.
4. Collegare il circuito all'alimentazione e azionare la manopola. La luminosità minima si imposta con la manopola a sinistra, quella massima a destra.
5. Se si ruota la manopola fino in fondo a sinistra, si sentirà un clic e il dimmer spegnerà l'alimentazione.

Considerazioni da tenere presenti

• Quando la frequenza PWM è al minimo di 300Hz e il carico massimo collegato è di 30A, la temperatura del regolatore non supera i 55ºC. Quando la frequenza PWM è compresa tra 500Hz e 1000Hz, il controllore può raggiungere temperature fino a 65ºC.
• Si consideri che all'aumentare della frequenza PWM, la corrente di uscita si riduce proporzionalmente, secondo la seguente tabella:

Freq. PWM = 300Hz --> Max. 30A

Freq. PWM = 3KHz --> Max. 20A

Freq. PWM = 5KHz --> Max. 15A

Freq. PWM = 10KHz --> Max. 10A

Manuale di istruzioni (in inglese):
