Driver Dimmerabile TRIAC DALI PUSH 0/1-10V 10W (200-350mA)

Driver LED dimmerabile 4 in 1: DALI, PUSH, TRIAC, 0/1-10V. 10W a corrente costante

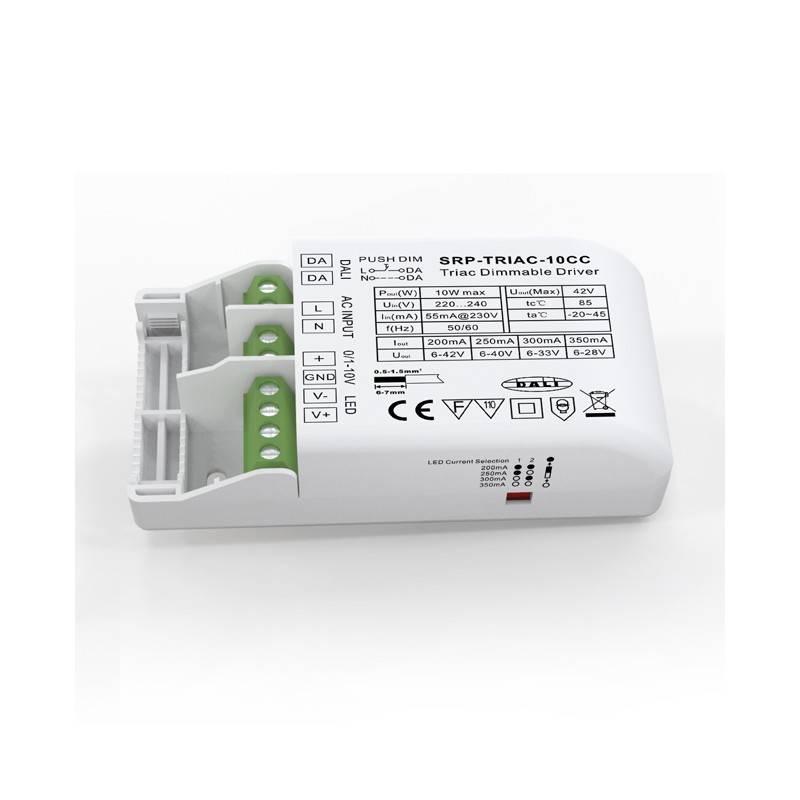

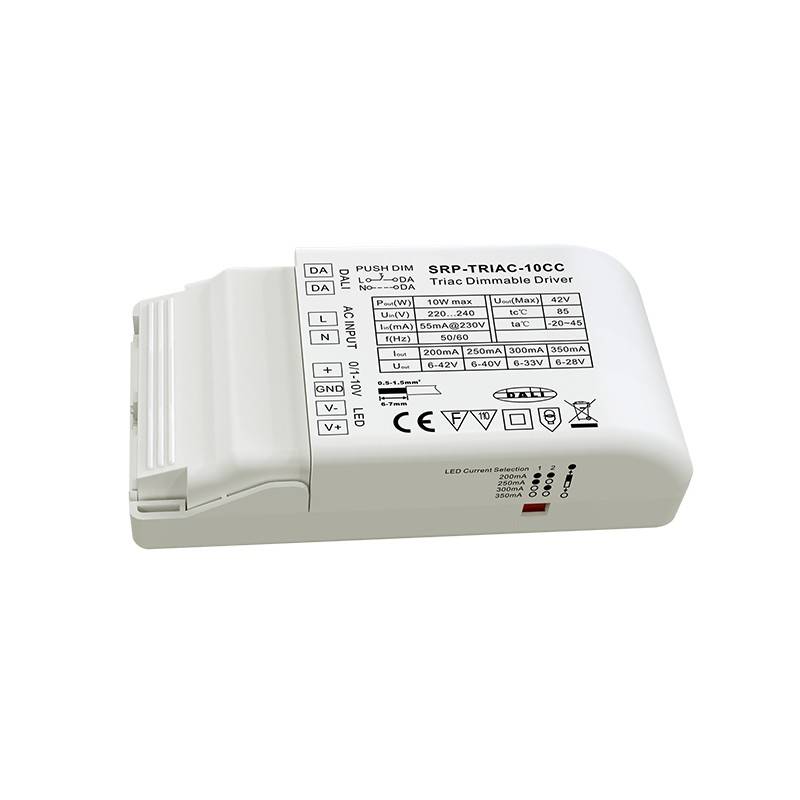

SRP-TRIAC-10CC è un driver LED TRIAC dimmerabile da 10W approvato da ENEC con uscita a corrente costante a 1 canale e corrente regolabile da 200mA a 350mA tramite interruttori DIP, che lo rende adatto a diverse luci LED.

Il regolatore di dimmerazione a triac è progettato con interfacce di dimmerazione DALI, Push, Triac, 0/1-10V 4 in 1, consentendo di lavorare con diversi sistemi di controllo. Ingresso 200-240 V-AC. Il driver LED adotta l'uscita di dimmerazione in ampiezza invece dell'uscita PWM per garantire l'assenza di sfarfallio.

Il fattore di potenza del dimmer LED può essere superiore a 0,9 e l'efficienza è superiore all'83%. Consente un'attenuazione morbida e profonda fino all'1% senza sfarfallii e ronzii. 1 L'indirizzo DALI può essere assegnato automaticamente dai master DALI.

Compatibile con il software Tridonic. App che consente agli utenti di controllare i singoli apparecchi di illuminazione tramite la rete wifi.

La dimmerazione DALI è stata progettata appositamente per l'illuminazione LED dimmerabile con una dimmerazione uniforme, priva di sfarfallio e di rumore.

Conforme alle norme IEC 62386-101, IEC 62386-102 e IEC 62386-207, questo driver DALI è compatibile con la maggior parte dei sistemi DALI presenti sul mercato. Il driver di dimmerazione Triac può essere compatibile con i dimmer universali Triac. Selezionando l'interfaccia 0/1-10V. È compatibile con i dimmer universali 0/1-10V.

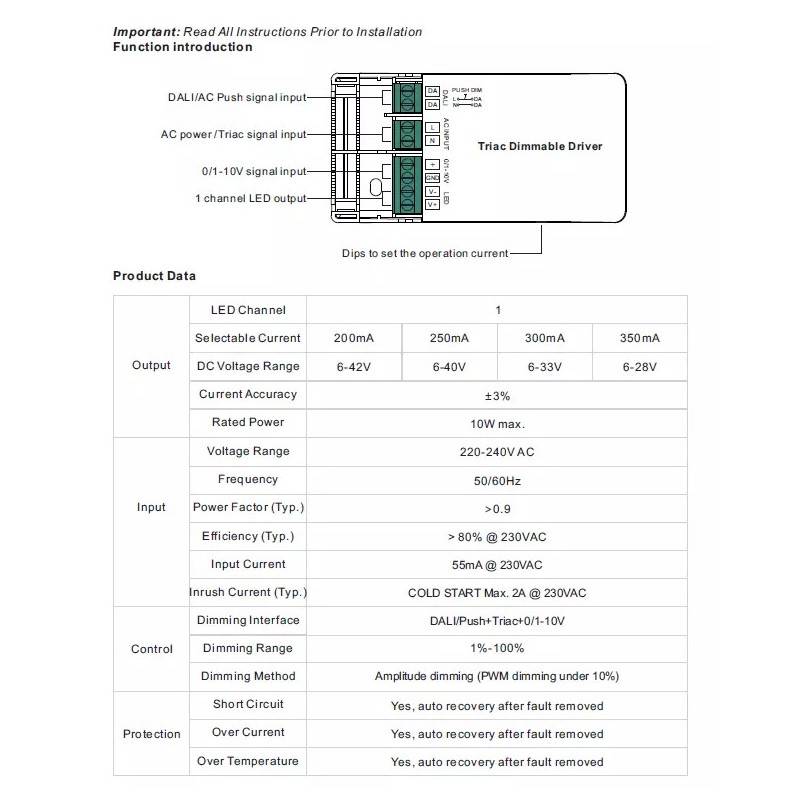

Caratteristiche principali Driver dimmerabile TRIAC Dimmerabile DALI PUSH 0/1-10V Driver dimmerabile TRIAC Dimmerabile DALI PUSH 0/1-10V

• Driver LED dimmerabile con interfacce dimmerabili DALI/Push+Triac+0/1-10V
• 1 canale di uscita a corrente costante, potenza di uscita massima 10W
• Corrente di uscita 200mA-350mA selezionabile tramite DIP switch
• Consente di controllare l'illuminazione a LED monocolore.
• Controllo analogico della corrente, senza uscita PWM, senza sfarfallio.
• Alimentazione di classe Ⅱ, contenitore in plastica completamente isolato.
• Elevato fattore di potenza ed efficienza
• Conforme agli standard IEC 62386-101, IEC 62386-102, IEC 62386-207
• Compatibile con i master DALI universali che supportano i comandi DT6. Con dimmer universali TRIAC. Compatibile con i dimmer universali 0/1-10V.
• Grado di protezione IP20, adatto per applicazioni di illuminazione LED in interni.

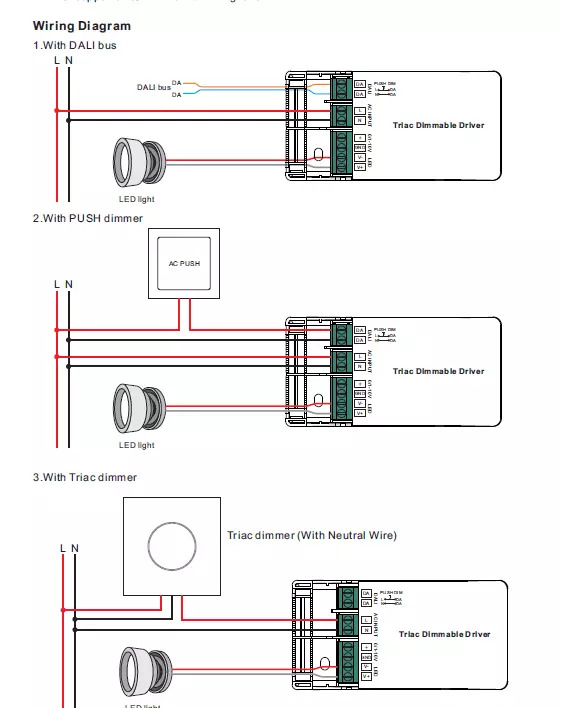

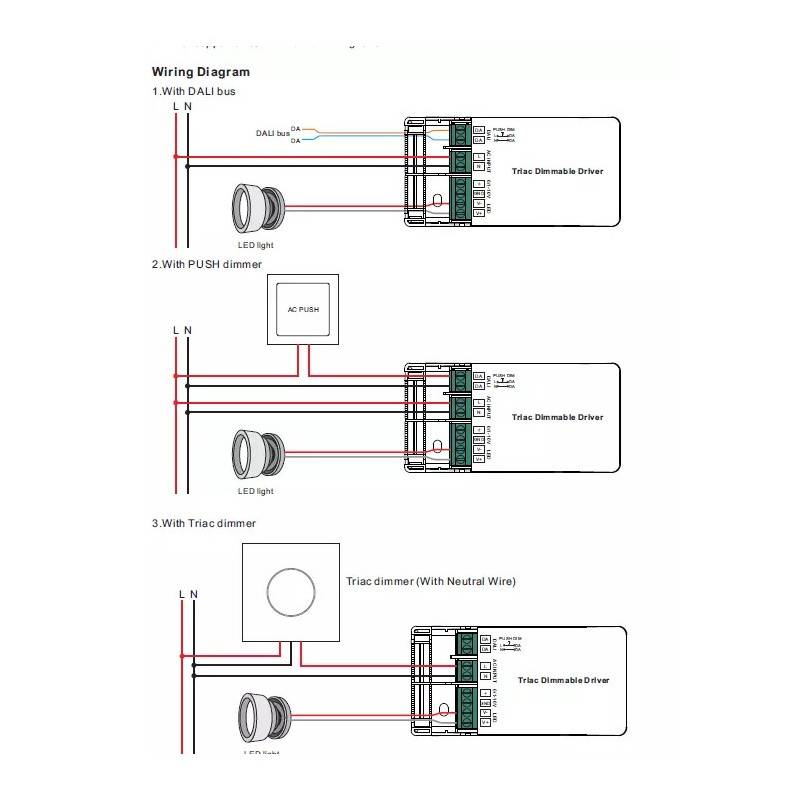

1. Selezione dell'interfaccia di dimmerazione

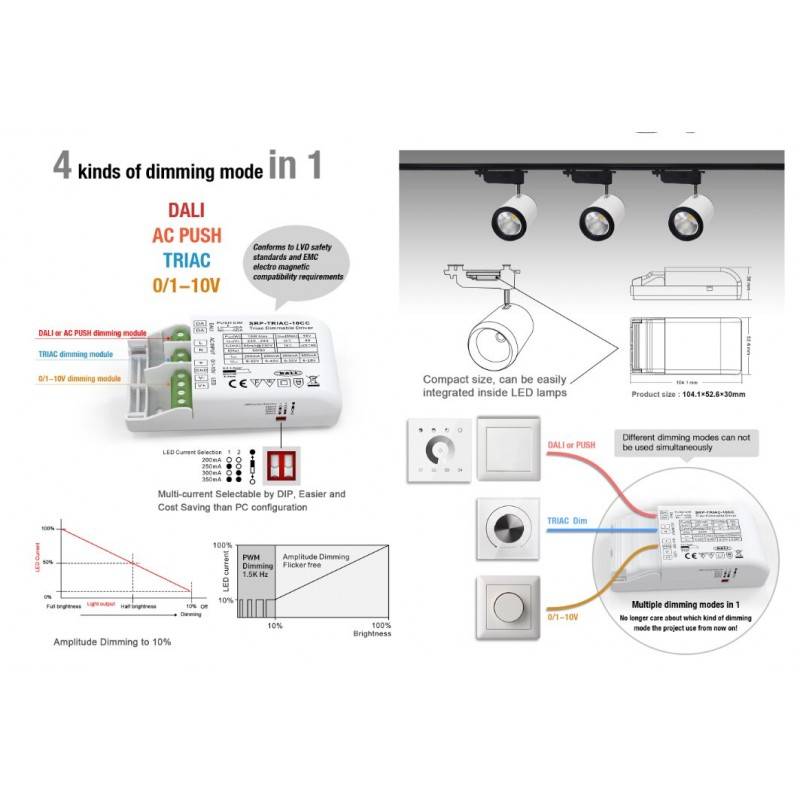

1.1. Il driver LED supporta 4 tipi di ingresso di dimmerazione: DALI, Push, Triac, 0/1-10V.

1.2. Selezionare una delle 4 interfacce di regolazione da cablare alla volta.

1.3. Per collegare una nuova interfaccia di regolazione, l'interfaccia di regolazione precedentemente collegata deve essere scollegata.

1.4. NON collegare contemporaneamente più di 2 interfacce di dimmerazione.

2. Indirizzo DALI assegnato dai master DALI.

Durante il collegamento all'interfaccia DALI, 1 indirizzo DALI può essere assegnato automaticamente dal controller DALI Master.

3. Modalità PUSH Dimmer

Quando è collegato a un PUSH AC, il regolatore si trova in modalità Push Dimmer; le operazioni in modalità Push Dimmer sono le seguenti:

3.1. Premere il pulsante per accendere/spegnere.

3.2. Tenere premuto il pulsante per aumentare o diminuire l'intensità luminosa al livello desiderato e rilasciarlo, quindi ripetere l'operazione per regolare l'intensità luminosa nella direzione opposta. L'intervallo di dimmerazione va dall'1% al 100%.

3.3. La funzione di memoria dopo lo spegnimento o l'interruzione dell'alimentazione consente al dispositivo di memorizzare lo stato precedente allo spegnimento durante la riaccensione.

4. Ingresso di regolazione a triac

In caso di collegamento con un dimmer a Triac, i vari dimmer a Triac di diversi fornitori possono avere livelli minimi di dimmerazione diversi al di sotto dei quali il regolatore non può dimmerare. Per regolare la luminosità all'1%, accertarsi che il dimmer supporti un livello di regolazione minimo dell'1%.
