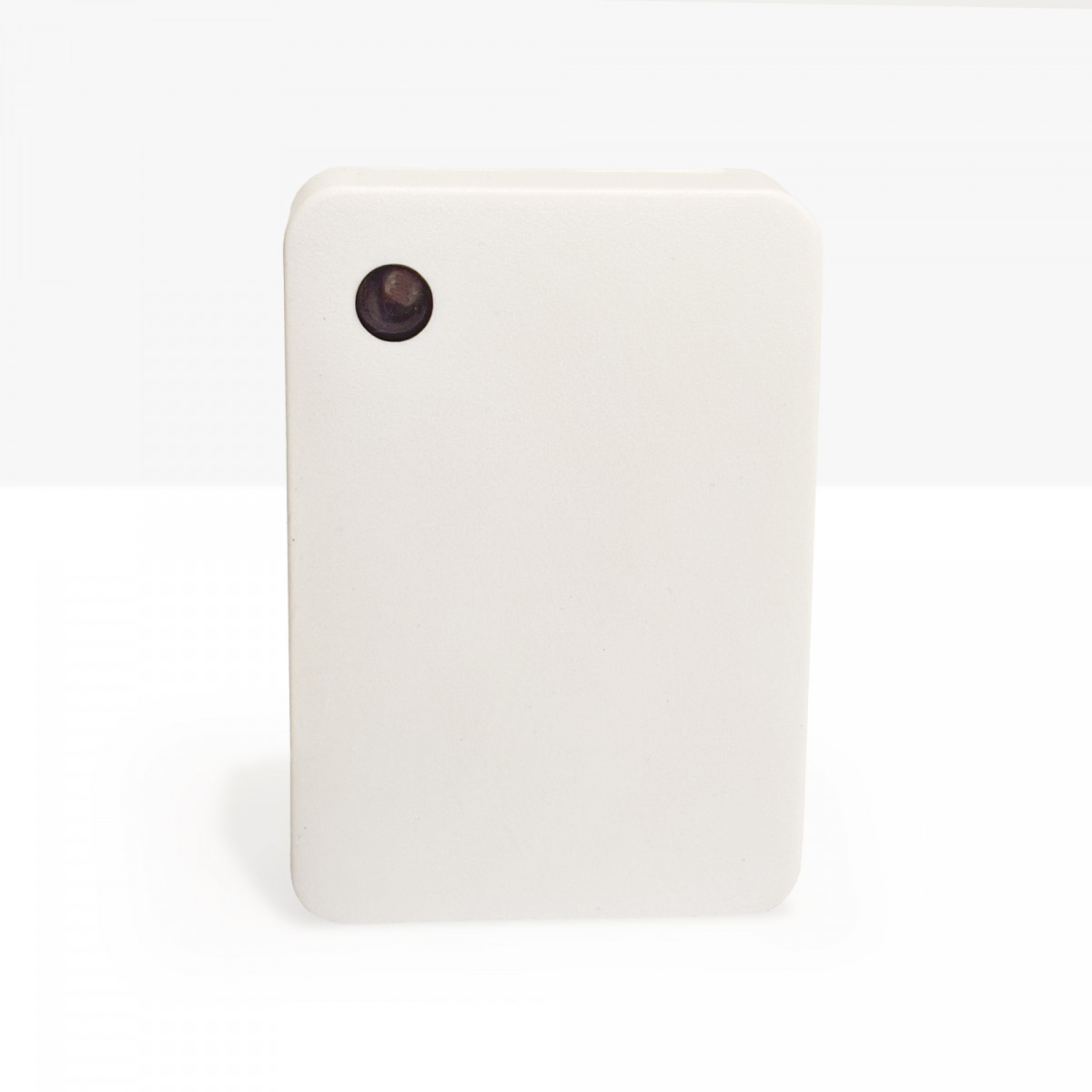

Sensore di movimento a microonde di superficie a 360º IP20

Sensore di movimento a microonde di superficie a 360º

Il sensore di movimento a microonde è un nuovo sistema di commutazione a risparmio energetico. I suoi sensori a onde elettromagnetiche ad alta frequenza (5,8GHz) integrati nel circuito del rilevatore offrono pratiche funzioni di automazione nella gestione degli impianti di illuminazione.

Il sensore di movimento a microonde si attiva quando riceve un segnale di movimento da un essere umano. Quando l'uomo entra nel campo di rilevamento, attiva istantaneamente il circuito elettrico, identificando automaticamente il giorno e la notte (può essere impostato per attivarsi solo di giorno o di notte).

Perché un sensore di movimento a microonde?

I sensori di movimento a microonde sono in grado di rilevare il movimento attraverso porte, pannelli o vetri, persino attraverso pareti sottili. In casi come uffici compartimentati, edifici industriali o installazioni multi-room, il sensore di movimento a microonde è l'elemento perfetto, più efficace dei sensori a infrarossi.

Installazione del sensore di movimento a microonde

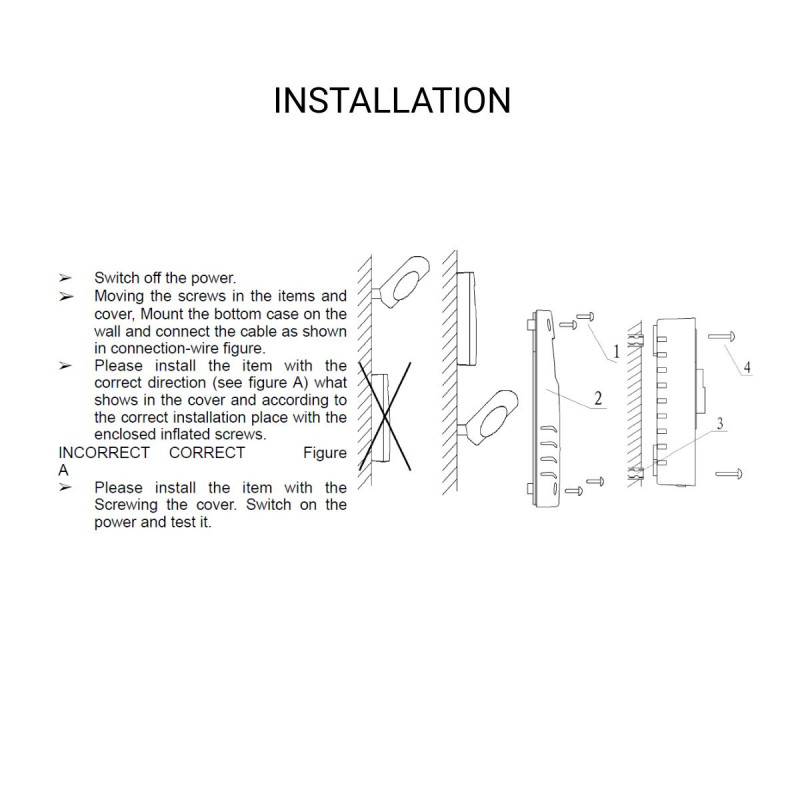

L'installazione e la configurazione dei sensori a microonde sono semplici. Il processo è descritto in dettaglio di seguito:

• Scollegare l'alimentazione e verificare che il circuito sia privo di tensione.

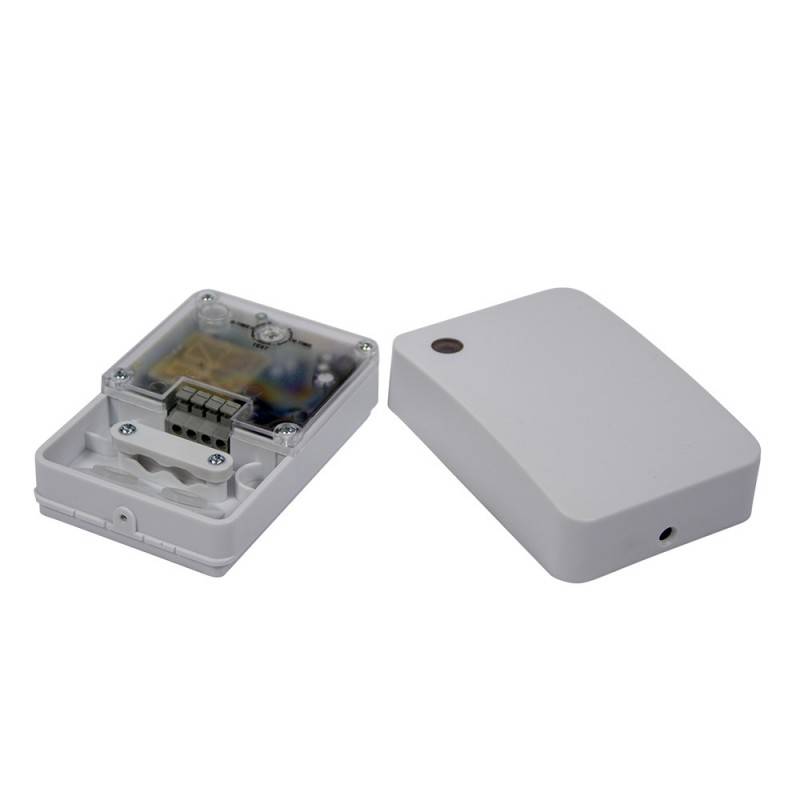

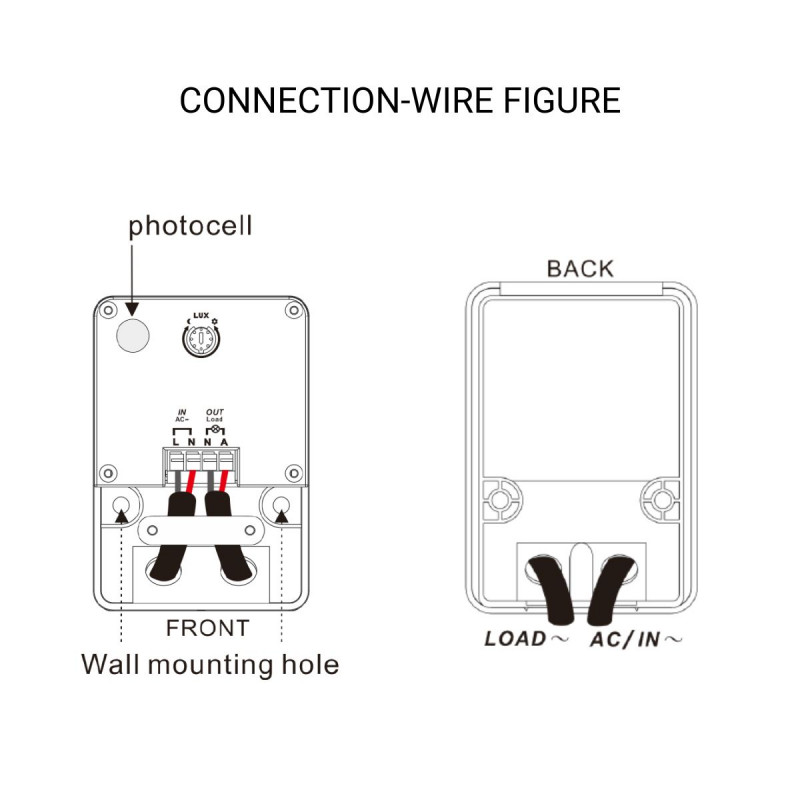

• Svitare il coperchio del sensore di movimento, montare la base contro la parete e collegare il cablaggio sul retro.

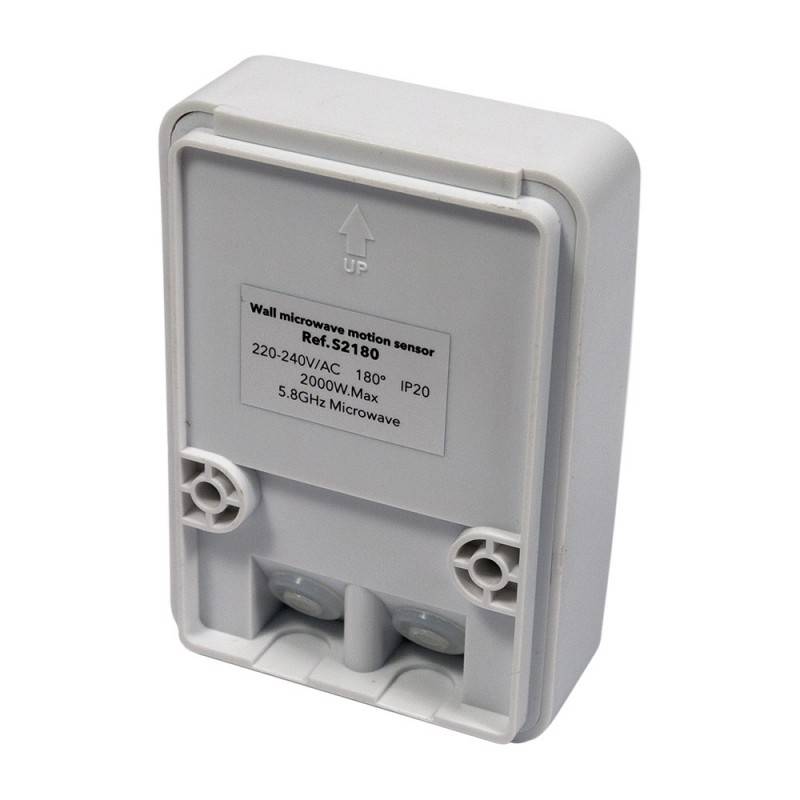

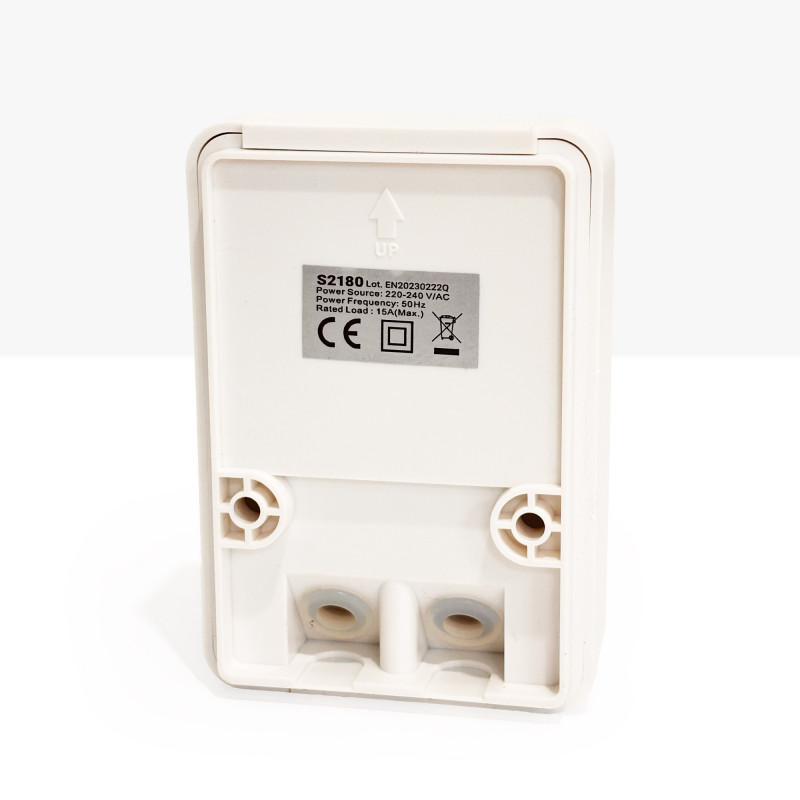

• Installare il sensore seguendo le istruzioni riportate sul retro della custodia (freccia UP verso l'alto).
• Inserire il sensore contro il coperchio avvitato alla parete e fissarlo con la vite.
• Inserire l'alimentazione e testare l'installazione. Il LED si accende.

Per configurare il sensore di movimento a microonde, è sufficiente regolare le rotelle all'interno del sensore:

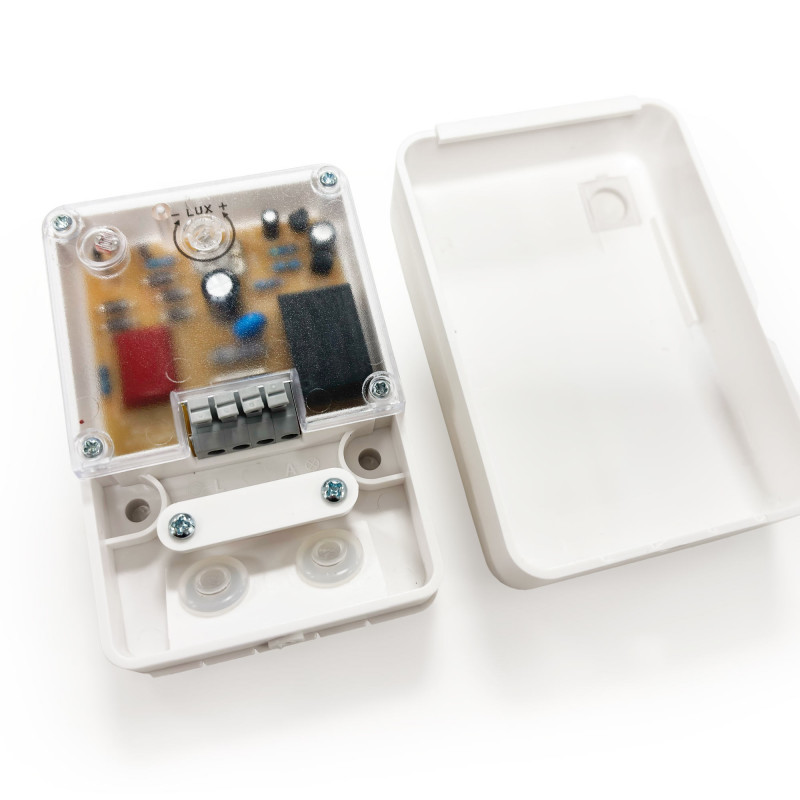

• Scollegare l'alimentazione e aprire il sensore per accedere ai collegamenti e alle roulette interne.
• Se posizioniamo la roulette in posizione centrale, il sistema si attiverà sia di giorno che di notte, con un tempo di 5 secondi.
• Ruotando la rotella verso destra, il circuito si attiverà solo durante il giorno e l'orario potrà essere regolato tra 10 secondi e 15 minuti.
• Ruotando la rotella verso sinistra, il circuito si attiverà solo di notte e l'orario potrà essere regolato tra 10 secondi e 15 minuti.

Il sensore non risponde correttamente, cosa devo fare?

Nella maggior parte dei casi, il sensore di movimento richiederà regolazioni e revisioni per funzionare correttamente secondo le modalità di attivazione desiderate. A tal fine, è necessario controllare i seguenti punti:

• Il sensore non attiva il circuito:

1. Verificare che il sensore di movimento riceva una carica elettrica.
2. La spia rimane accesa dopo aver rilevato il movimento? In tal caso, controllare il cablaggio.
3. Se la luce non si accende dopo aver rilevato un movimento, verificare che sia impostata correttamente sulla modalità giorno/notte.
4. Verificare che il sensore sia collegato alla tensione corretta (220-240V-AC).

• La sensibilità è scarsa/insufficiente:

1. Verificare che davanti alla lampada del rivelatore non vi sia nulla che ostacoli la ricezione del segnale.
2. Controllare la temperatura ambiente di funzionamento.
3. Verificare che la sorgente del segnale di movimento si trovi all'interno del campo di rilevamento del sensore.
4. Controllare l'altezza dell'installazione.

• Il sensore di movimento non disattiva automaticamente il circuito:

1. Verificare che non vi siano movimenti costanti, per quanto piccoli, all'interno della variazione di rilevamento.
2. Verificare che il tempo di funzionamento non sia impostato al massimo (15 minuti).
3. Verificare che la corrente nel circuito sia inferiore a 10A.
4. Verificare che non vi siano sbalzi di temperatura in prossimità del sensore, fonti di emissioni di aria condizionata o riscaldamento, ecc.

Specifiche tecniche del sensore di movimento a microonde

• Tensione di ingresso: 220-240V-AC
• Frequenza: 50Hz
• Luce ambiente (regolabile) <10-2000 LUX
• Tempo di funzionamento dopo l'attivazione: minimo 10 secondi (+/-3 sec.) massimo 15 minuti (+/-3min.)
• Campo di rilevamento: 360°.
• Distanza di rilevamento: raggio da 1 a 8 metri, regolabile.
• Sistema ad alta frequenza: radar CW a 5,8GHz, banda ISM
• Potenza di trasmissione: <10mW
• Altezza di installazione: da 1,5 a 3,5 metri
• Consumo di energia: 0,9 W
• Rilevamento del movimento: da 0,6 a 1,5 metri al secondo.
