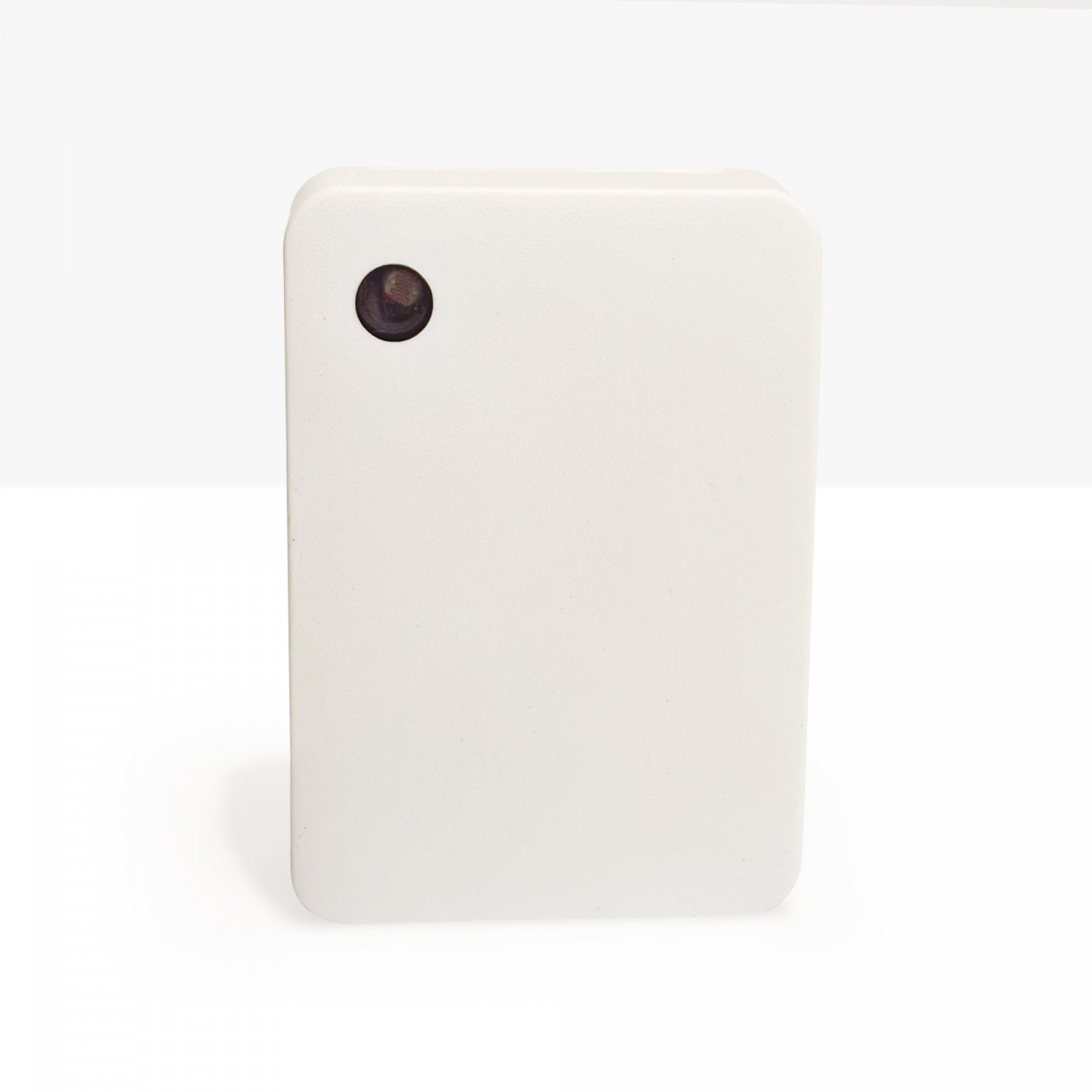

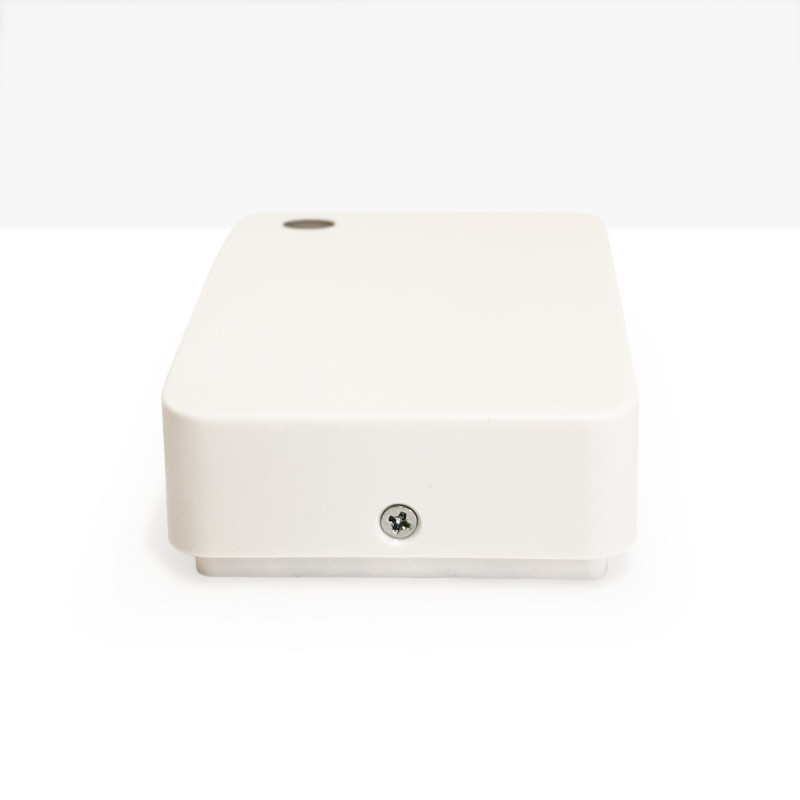

Oppervlakte microgolfbewegingssensor IP20 - 360º

360º oppervlakte microgolf bewegingssensor

De microgolfbewegingssensor is een nieuw energiebesparend schakelsysteem. Zijn hoogfrequente elektromagnetische golfsensoren (5,8 GHz) geïntegreerd in het detectorcircuit bieden praktische automatiseringsfuncties in het beheer van verlichtingsinstallaties.

De microgolfbewegingssensor wordt geactiveerd wanneer deze een bewegingssignaal van een mens ontvangt. Wanneer de mens het detectieveld betreedt, wordt het elektrische circuit onmiddellijk geactiveerd, waarbij dag en nacht automatisch worden herkend (de sensor kan worden ingesteld om alleen overdag of 's nachts te worden geactiveerd).

Waarom een microgolfbewegingssensor?

Microgolfbewegingssensoren kunnen beweging detecteren door deuren, panelen of glas, zelfs door dunne muren. In gecompartimenteerde kantoren, industriële gebouwen of installaties met meerdere kamers is de microgolfbewegingssensor het perfecte element, effectiever dan infraroodsensoren.

Installatie van de microgolfbewegingssensor

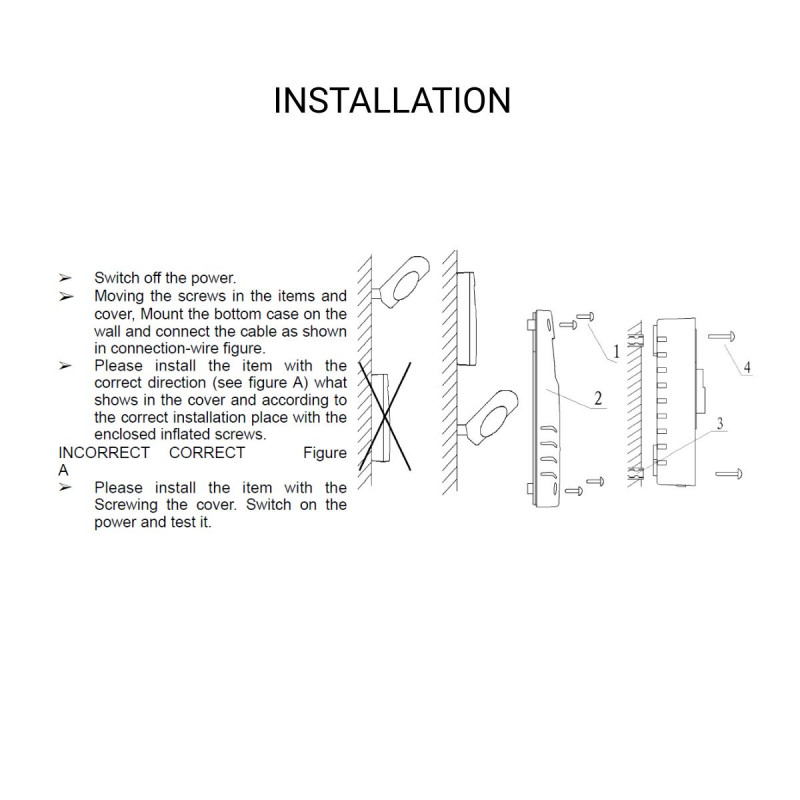

De installatie en configuratie van de microgolfbewegingssensoren is eenvoudig. Het proces wordt hieronder in detail beschreven:

• Koppel de voeding los en controleer of het circuit spanningsloos is.

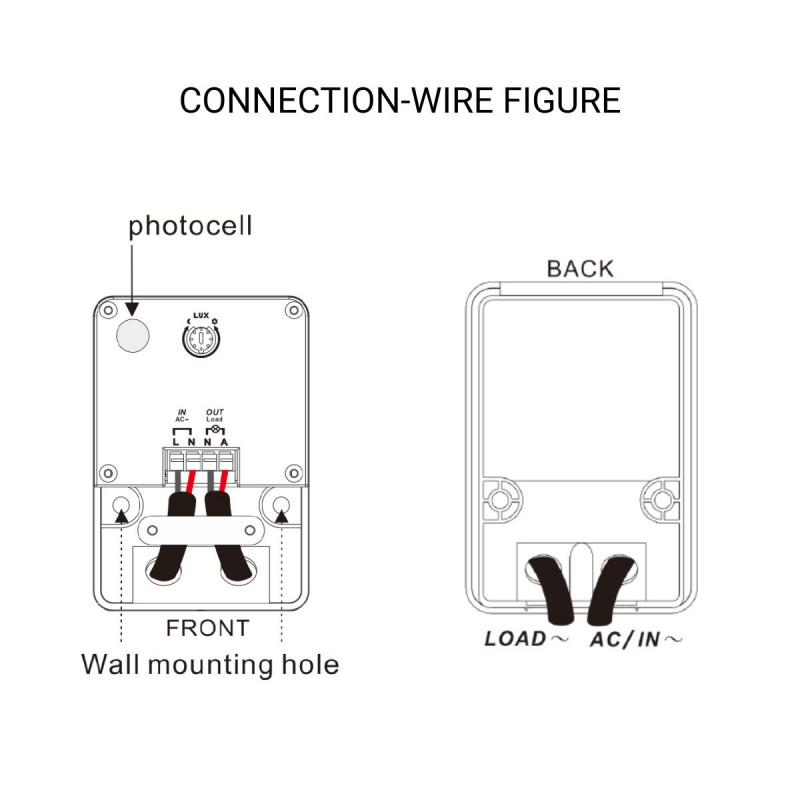

• Schroef het deksel van de bewegingssensor los, bevestig de basis tegen de muur en sluit de bedrading aan de achterkant aan.

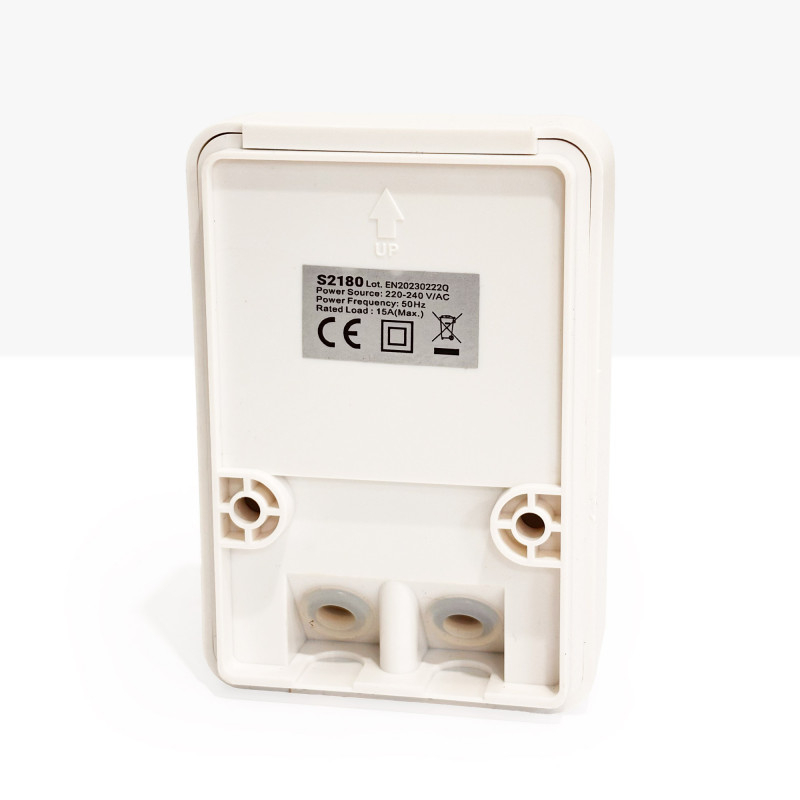

• Installeer de sensor volgens de instructies op de achterkant van de behuizing (pijl OMHOOG naar boven).
• Plaats de sensor tegen het deksel dat tegen de muur is geschroefd en zet het vast met de schroef.
• Schakel de voeding in en test de installatie. Het indicatielampje brandt.

Om de microgolfbewegingssensor te configureren, hoeft u alleen maar de roulettewieltjes in de sensor te verstellen:

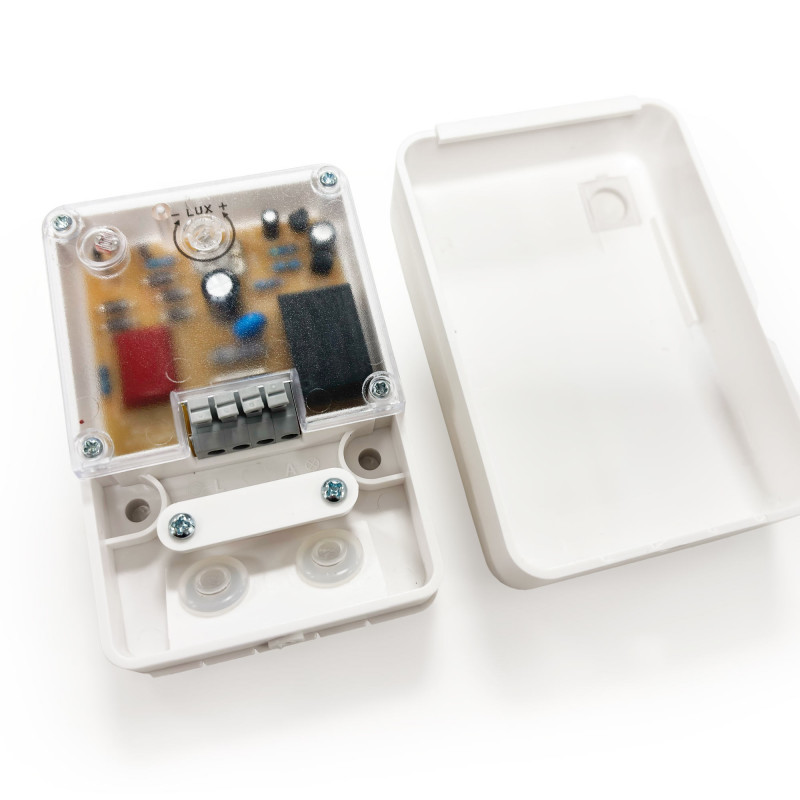

• Koppel de voeding los en open de sensor om toegang te krijgen tot de aansluitingen en de roulettewieltjes binnenin.
• Als we de roulette in de middelste positie plaatsen, zal het systeem zowel overdag als 's nachts activeren, met een tijd van 5 seconden.
• Als we het wiel naar rechts draaien, wordt het circuit alleen overdag geactiveerd en kan de tijd worden ingesteld tussen 10 seconden en 15 minuten.
• Als we het wiel naar links draaien, wordt het circuit alleen 's nachts geactiveerd en kan de tijd worden ingesteld tussen 10 seconden en 15 minuten.

De sensor reageert niet goed, wat moet ik doen?

In de meeste gevallen moet de bewegingssensor worden aangepast en gereviseerd om correct te werken volgens de manier waarop we willen dat hij wordt geactiveerd. Hiervoor moet je de volgende punten controleren:

• De sensor activeert het circuit niet:

1. Controleer of de bewegingssensor een elektrische lading ontvangt.
2. Blijft het indicatielampje branden nadat er beweging is gedetecteerd? Zo ja, controleer dan de bedrading.
3. Als het lampje niet gaat branden na het detecteren van beweging, controleer dan of de sensor correct is ingesteld op de dag-/nachtmodus.
4. Controleer of de sensor is aangesloten op de juiste spanning (220-240V-AC).

• De gevoeligheid is slecht/onvoldoende:

1. Controleer of er zich niets voor de detectielamp bevindt dat de signaalontvangst belemmert.
2. Controleer de omgevingstemperatuur.
3. Controleer of de bron van het bewegingssignaal zich binnen het detectiebereik van de sensor bevindt.
4. Controleer de hoogte van de installatie.

• De bewegingssensor schakelt het circuit niet automatisch uit:

1. Controleer of er geen constante beweging is, hoe klein ook, binnen de detectieverandering.
2. Controleer of de inschakelduur niet op het maximum is ingesteld (15 minuten).
3. Controleer of de stroom in het circuit minder dan 10 A is.
4. Controleer of er geen plotselinge temperatuurveranderingen zijn in de buurt van de sensor, bronnen van airconditioning of verwarmingsemissies, enz.

Technische specificaties van de microgolfbewegingssensor

• Ingangsspanning: 220-240V-AC
• Frequentie: 50Hz
• Omgevingslicht (instelbaar) <10-2000 LUX
• Bedrijfstijd na activering: minimaal 10 seconden (+/-3 sec.) maximaal 15 minuten (+/-3min.)
• Detectiebereik: 360°.
• Detectieafstand: 1 tot 8 meter radius, instelbaar.
• Hoogfrequent systeem: 5,8 GHz radar CW, ISM-band
• Zendvermogen: <10mW
• Installatiehoogte: 1,5 tot 3,5 meter
• Stroomverbruik: 0,9W
• Bewegingsdetectie: 0,6 tot 1,5 meter/seconde.
