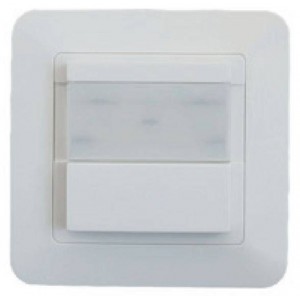

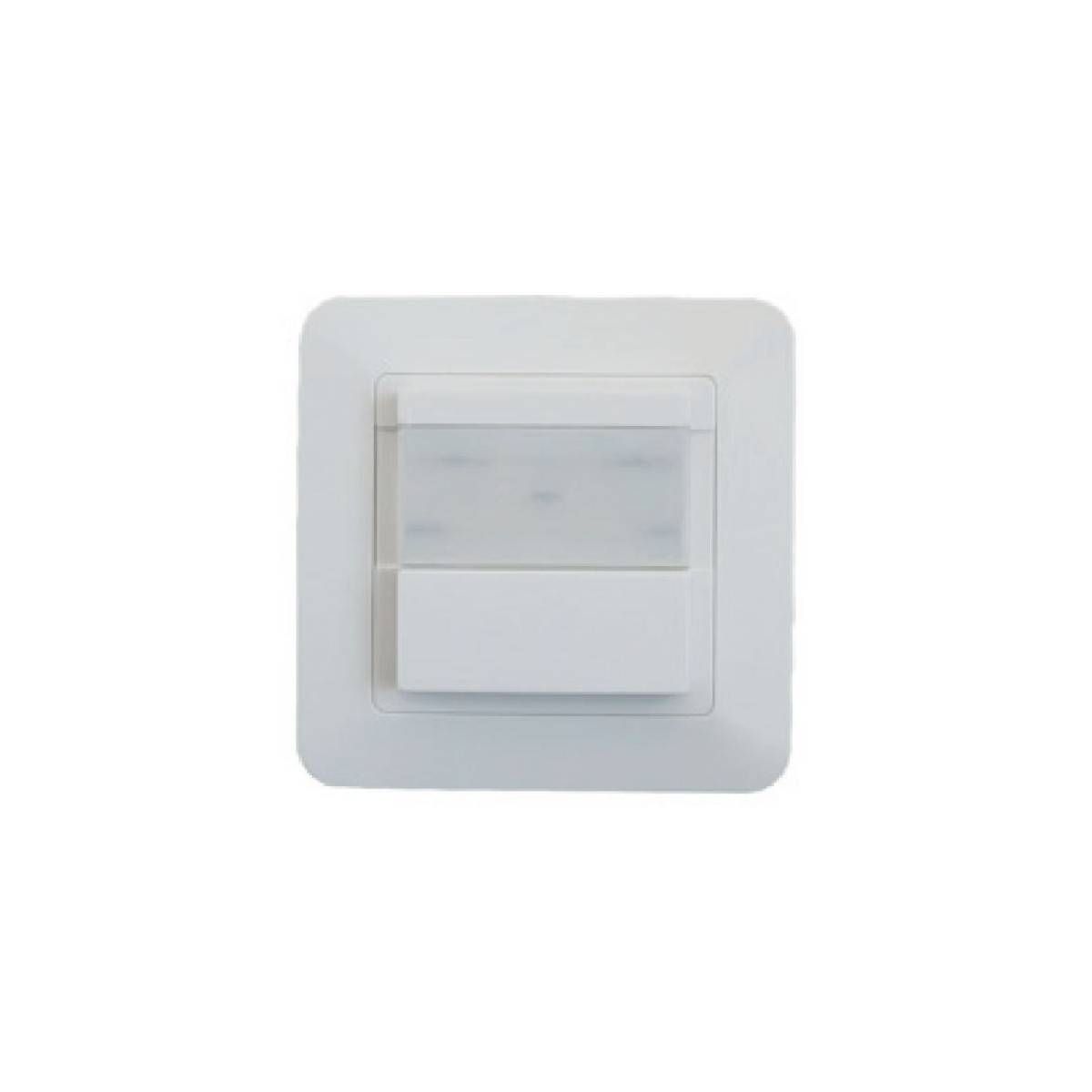

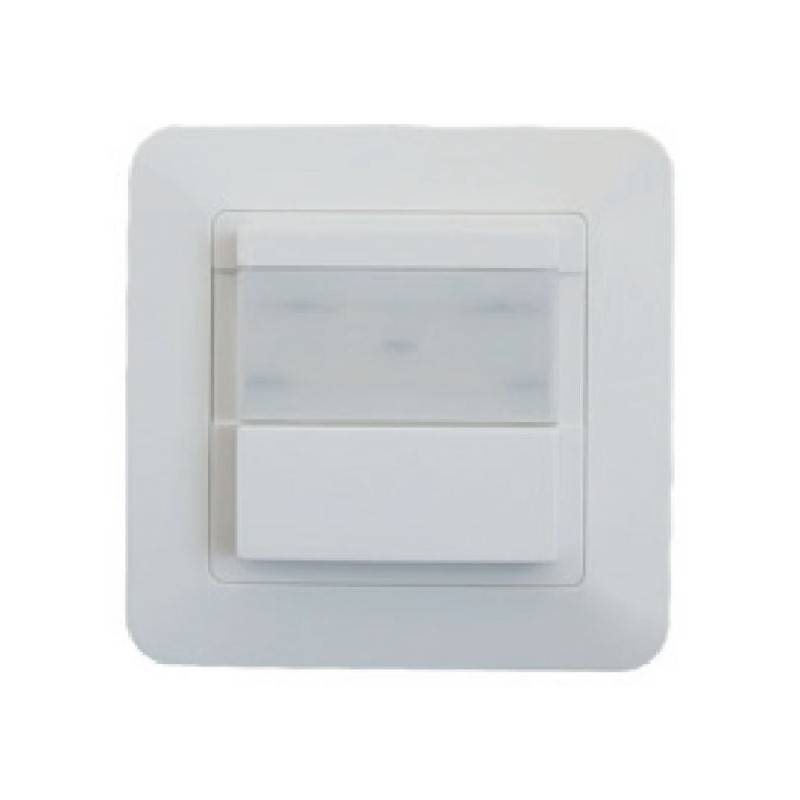

Vierkante PIR-bewegingssensor voor wandmontage - 160º
SKU:S3136
Infraroodschakelaar met bewegingssensor
De bewegingssensor is het perfecte element voor een correct energiebeheer van verlichtingsinstallaties. Hij werkt in installaties met 3 draden. De infraroodsensor is ideaal voor het vervangen van inbouwschakelaars en het automatiseren van LED-verlichting in gebieden waar weinig beweging is, maar het licht wel aan moet blijven, zoals in kantoren, klaslokalen, badkamers, gangen, trappenhuizen, enz.
Minisensor uitsluitend voor gebruik binnenshuis met IP20-beschermingsgraad. Herkent automatisch dag en nacht. Eenvoudig te installeren en veel gebruikt. Geïntegreerde knop voor handmatig schakelen op elk moment. Infraroodsensor met 160º detectie tot 8 meter, voor apparaten of accumulatieladingen tot 500W. In 200W LED-verlichting.
Belangrijkste functies van de bewegingssensor
De bewegingssensoren activeren de schakelaar wanneer er beweging wordt gedetecteerd binnen de geselecteerde detectiezone en het omgevingslichtniveau onder de drempel valt die is geselecteerd met de LUX-functie. Nadat de tijd is verstreken, wordt de schakelaar gedeactiveerd en wordt de verlichting uitgeschakeld.
Kan dag en nacht herkennen: De consument kan het omgevingswerklicht aanpassen. Hij kan overdag en 's nachts werken als hij op de stand "zon" (maximaal) staat. Kan werken bij omgevingslicht van minder dan 10 LUX als het is ingesteld op de stand "-" (min). Raadpleeg het testpatroon voor het instellingspatroon.
Tijdinstelling: Deze kan worden aangepast aan de wensen van de consument. De minimale tijd is 10sec±3sec. De maximumtijd is 7min±2min.
De schakelaar: van links naar rechts is "OFF"、"PIR". ON"、"PIR".

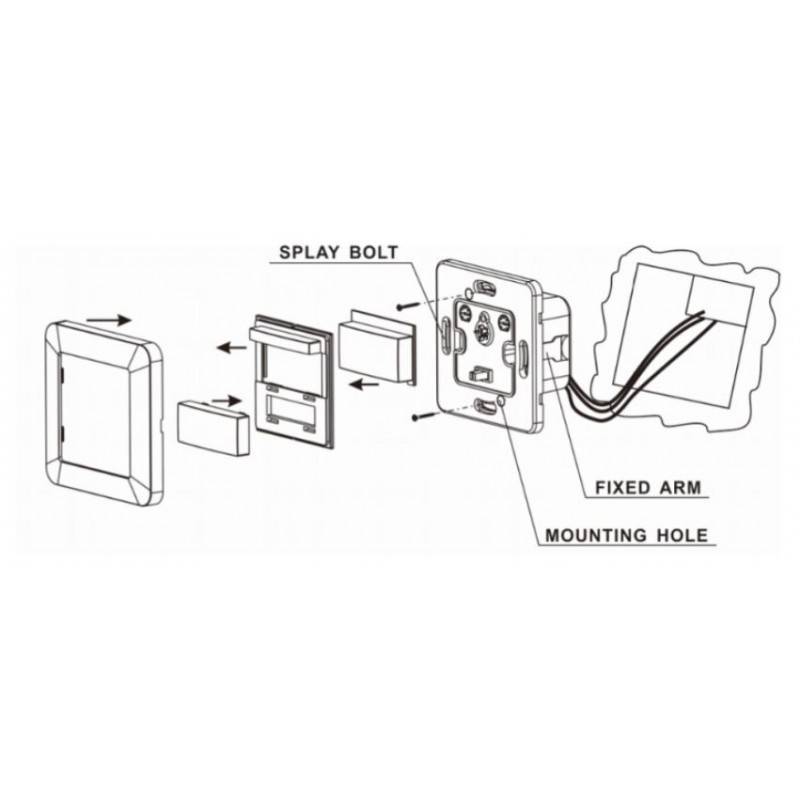

Installatie van de oppervlakte-aanwezigheidssensor
De installatie is heel eenvoudig:
Technische kenmerken van de aanwezigheidssensor
- Stroomvoorziening: 220-240V-AC
- Frequentie: 50Hz
- Omgevingslicht: van 3-2000 LUX (instelbaar)
- Activeringstijd: minimaal 10 seconden+/-3 seconden.
- Maximale belasting: 500W. Voor LED 200W

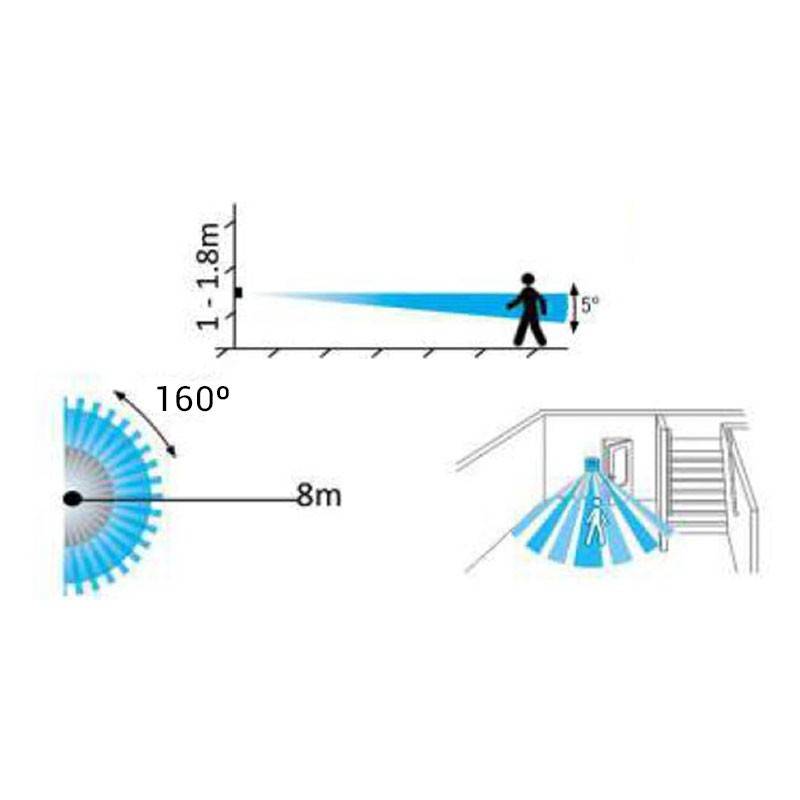

- Detectieafstand: maximaal 8 meter.
- Detectiebereik: 160º.
- Bedrijfstemperatuur: van -20ºC tot +40ºC met een relatieve vochtigheid van minder dan 93%.
- Aanbevolen installatiehoogte: van 2,2 tot 4 meter.
- Bewegingsdetectiesnelheid: 0,6 tot 1,5 meter/seconde.

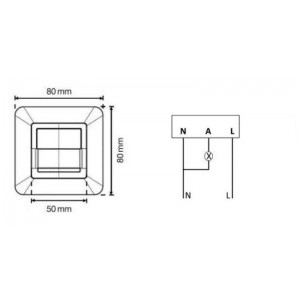

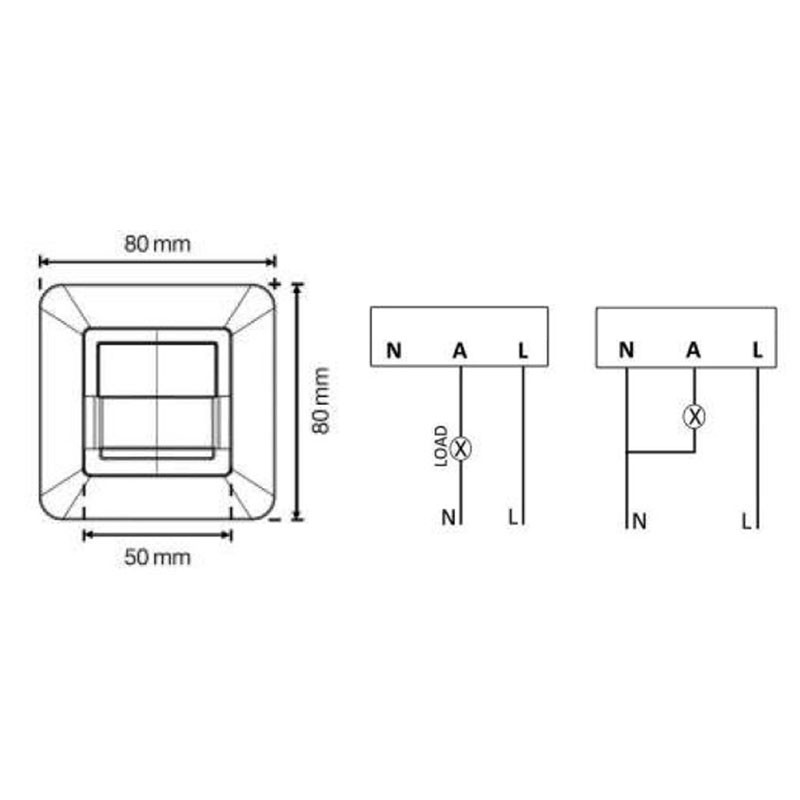

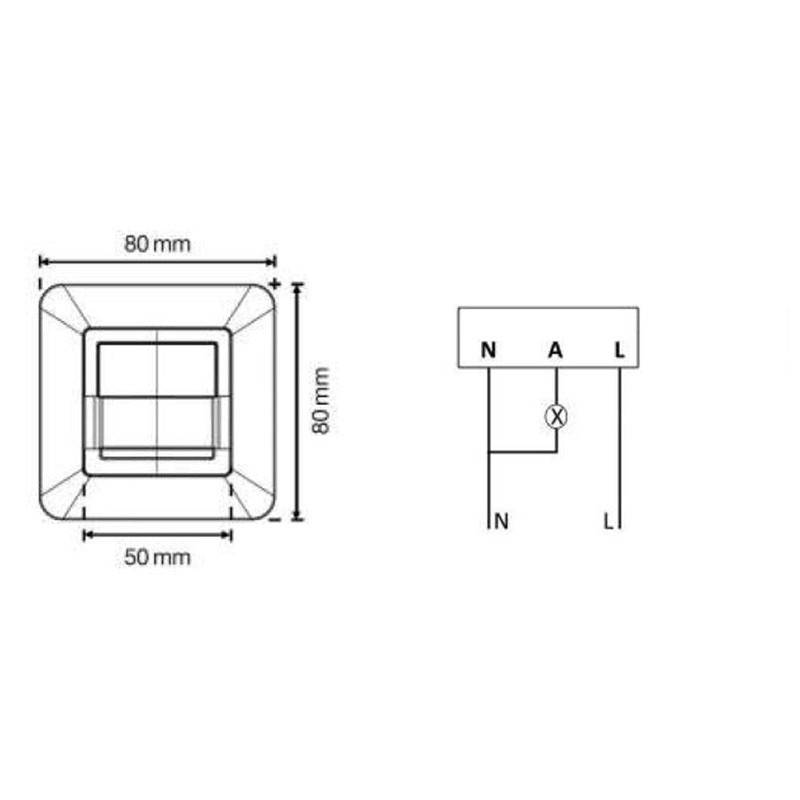

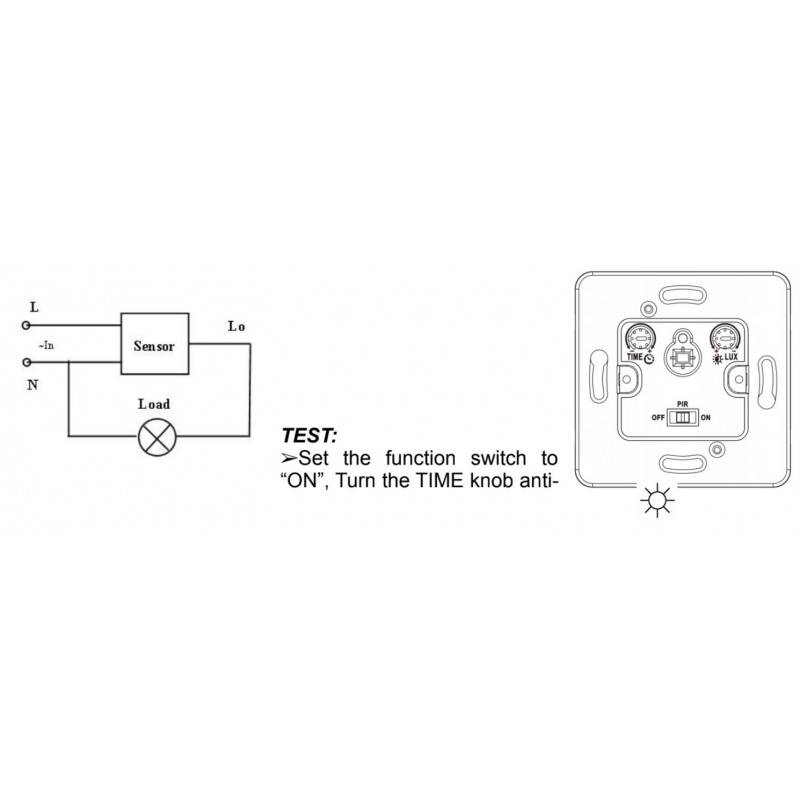

Aansluitschema
Maximaal vermogen (W)
200
IP
IP20
Afmetingen (mm) Lxlxh
80x80x49
Frequentie (Hz)
50
Detectiebereik (m)
8
Connectiviteit
PIR
Oriu00ebnteerbaar
Geen
Materiaal
Kunststof
Gebruik buiten
Geen
Temperatuurbereik
-20°C ~ +40°C
Frequentie van gebruik
Intensief
Energie-efficiëntieklasse
A+ (2021)
Certificaten
EC
ROHS
ROHS
Garantie
Volgens wettelijke garantie: 3 jaar
Korting
Professionele verlichting
Professionele verlichting tot 40% korting
Professionele verlichting tot 40% korting
Vragen en antwoorden
| P: Vraag: |
Hallo, ik wil dit product gebruiken om een lichtschakelaar in een deuropening te vervangen. Het ding is dat in de schakelaar die is geïnstalleerd heb ik alleen gezien 2 draden (ik stel me voor dat de fase en neutraal) en in deze sensor die je hebt wordt geleverd met 3, niet? Je voegt de aardedraad toe. Mijn vraag is of ik het toch kan installeren. Bedankt |
|---|
| R: Reactie: | Het is geen aardedraad, de sensor heeft 3 aansluitingen nodig (Lijn, Neutraal en Belastinguitgang). De sensor moet worden aangesloten op Lijn, Neutraal en de uitgang op de armatuur (lamp) die het circuit sluit met de nul. Je normale schakelaar krijgt de lijn en de andere draad gaat naar de lamp die het circuit sluit met de nul. Je hebt dus een "extra" neutrale draad nodig om deze PIR-schakelaar te kunnen gebruiken. |
|---|
| P: Vraag: |
Hoe kan ik deze sensor aansluiten op een installatie met slechts twee draden (fase en nul)? Hartelijk dank voor uw hulp. Met vriendelijke groet. José Amaral. |
|---|
| R: Reactie: | De sensor voor oppervlakteaanwezigheid installeren De installatie is heel eenvoudig: ➢ Koppel de voeding los. Maak de aansluiting aan de onderkant van de sensor los, steek de kabel in het aansluitgat, draai de schroeven vast; Verwijder de oppervlaktesensor, steek de sensor in de aansluitdoos. Als je de sensor in een aansluitdoos wilt installeren, steek dan de bevestigingsschroef in het installatiegat. Sluit de voeding aan en test hem. |
|---|
