Dimbare TRIAC DALI PUSH-driver 0/1-10V 6-42V 10W meerstroom (200-350mA)
4-in-1 dimbare LED-driver: DALI, PUSH, TRIAC, 0/1-10V. 10W constante stroom

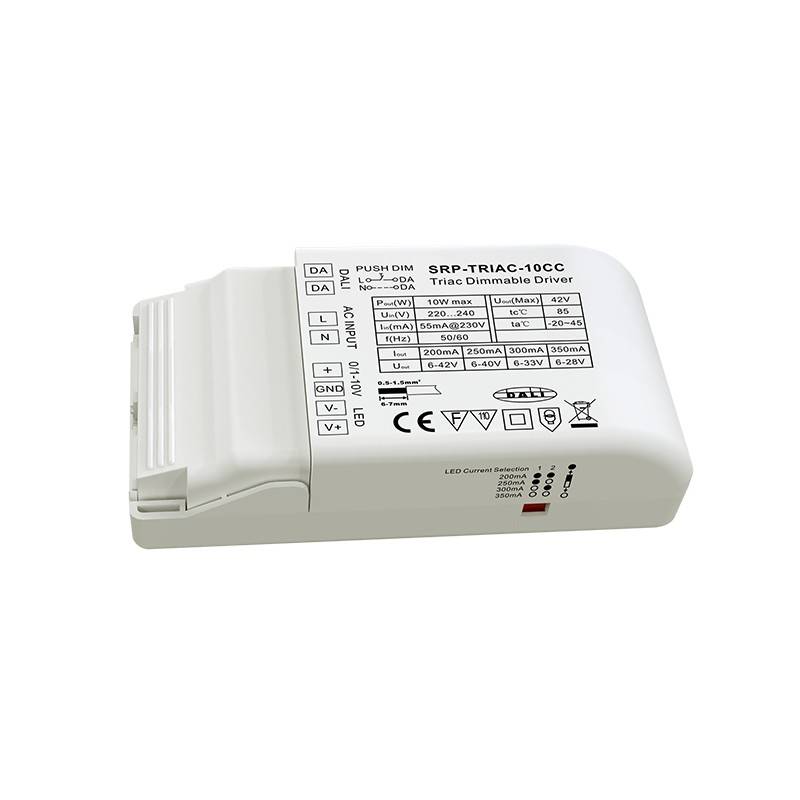

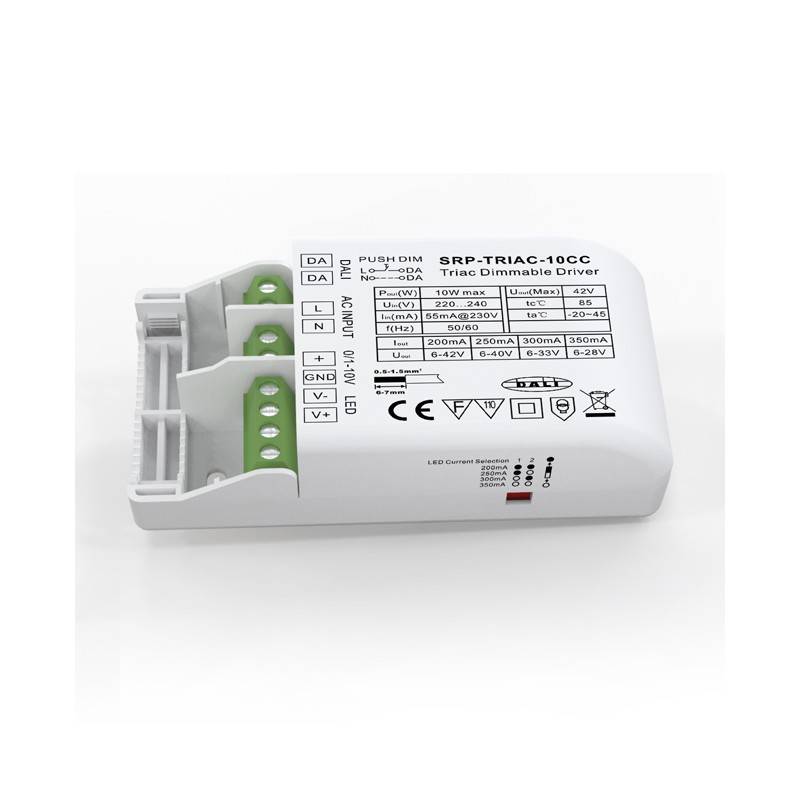

De SRP-TRIAC-10CC is een ENEC goedgekeurde 10W dimbare TRIAC LED driver met 1 kanaal constante stroomuitgang en instelbare stroom van 200mA tot 350mA door DIP schakelaars, waardoor hij geschikt is voor verschillende LED lampen.

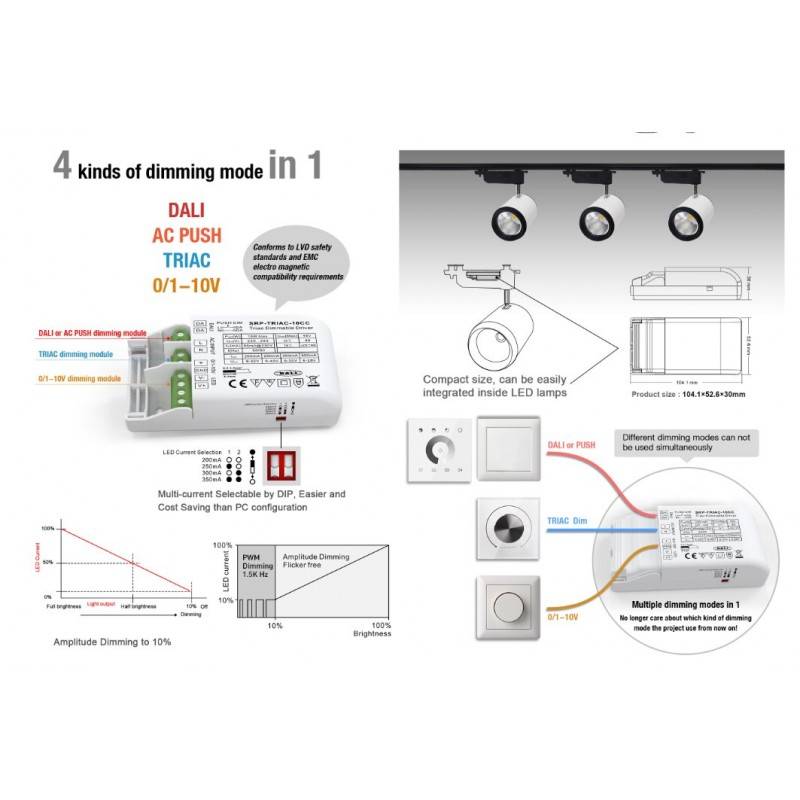

De triac dimcontroller is ontworpen met DALI, Push, Triac, 0/1-10V 4 diminterfaces in 1, waardoor hij met verschillende besturingssystemen kan werken. 200-240V-AC ingang. De LED-driver gebruikt een amplitude dimuitgang in plaats van een PWM-uitgang om ervoor te zorgen dat er geen echte flikkering optreedt.
De arbeidsfactor van de LED dimmer kan hoger zijn dan 0,9 en de efficiëntie is hoger dan 83%. Het maakt vloeiend en diep dimmen tot 1% mogelijk zonder flikkeren en zoemen. 1 DALI-adres kan automatisch worden toegewezen door DALI masters.
Compatibel met Tridonic software. App waarmee gebruikers hun individuele armaturen kunnen bedienen via het wifi-netwerk.
DALI-dimmen is speciaal ontworpen voor gelijkmatig dimbare LED-verlichting, zonder dimsprongen, geen flikkering en geen ruis.
Deze DALI-driver voldoet aan IEC 62386-101, IEC 62386-102 en IEC 62386-207 en is compatibel met de meeste DALI-systemen op de markt. De Triac dimdriver is compatibel met universele Triac dimmers. Door de 0/1-10V interface te selecteren. Hij is compatibel met universele 0/1-10V dimmers.

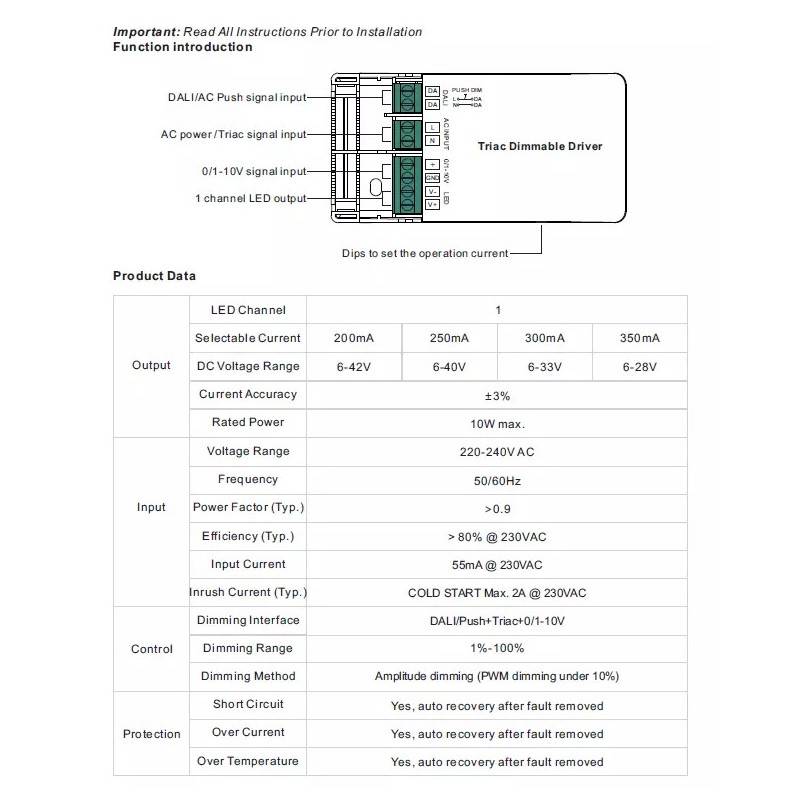

Belangrijkste kenmerken TRIAC dimbare DALI PUSH 0/1-10V dimbare driver TRIAC dimbare DALI PUSH 0/1-10V
- Dimbare LED-driver met DALI/Push+Triac+0/1-10V dimbare interfaces
- 1 uitgangskanaal met constante stroom, max. uitgangsvermogen 10W
- Uitgangsstroom 200mA-350mA DIP-schakelaar selecteerbaar
- Maakt aansturing van LED-verlichting in één kleur mogelijk.
- Analoge stroomregeling, geen PWM-uitgang, geen flikkering.
- Klasse Ⅱ voeding, volledig geïsoleerde kunststof behuizing.
- Hoge vermogensfactor en efficiëntie
- Voldoet aan de normen IEC 62386-101, IEC 62386-102, IEC 62386-207
- Compatibel met universele DALI masters die DT6-commando's ondersteunen. Met universele TRIAC-dimmers. Compatibel met 0/1-10V universele dimmers.
- IP20-beschermingsgraad, geschikt voor LED-verlichtingsapplicaties binnenshuis.

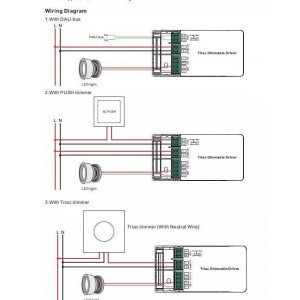

1. Selectie diminterface
1.1. De LED Driver ondersteunt 4 dimingangstypen: DALI, Push, Triac, 0/1-10V.
1.2. Selecteer een van de 4 diminterfaces die bedraad moeten worden.
1.3. Om een nieuwe diminterface aan te sluiten, moet de eerder aangesloten diminterface worden losgekoppeld.
1.4. Sluit NIET meer dan 2 diminterfaces tegelijk aan.
2. DALI adres toegewezen door de DALI masters.
Bij aansluiting op de DALI interface kan 1 DALI adres automatisch worden toegewezen door de DALI master controller.
3. PUSH Dimmermodus
Als de controller is aangesloten op een PUSH AC, staat hij in de Push Dimmer modus:
3.1. Druk op de knop om aan/uit te zetten.
3.2. Houd de knop ingedrukt om de lichtintensiteit te verhogen of te verlagen tot het gewenste niveau en laat de knop los. Het dimbereik loopt van 1% tot 100%.
3.3. De geheugenfunctie na uitschakeling of stroomonderbreking zorgt ervoor dat het apparaat de status van voor de uitschakeling onthoudt bij het opnieuw inschakelen.
4. Triac dimingang
Bij aansluiting op een Triac-dimmer kunnen verschillende Triac-dimmers van verschillende leveranciers verschillende minimale dimniveaus hebben waaronder de controller niet kan dimmen. Om tot 1% te dimmen, moet je ervoor zorgen dat de dimmer een minimumdimniveau van 1% ondersteunt.
