Dimbare TRIAC DALI PUSH driver 0/1-10V 8-48VDC 50W multi-stroom (180-1500mA)

Dimbare 50W LED Driver 4 in 1: DALI, PUSH, TRIAC, 0/1-10V. Constante stroom

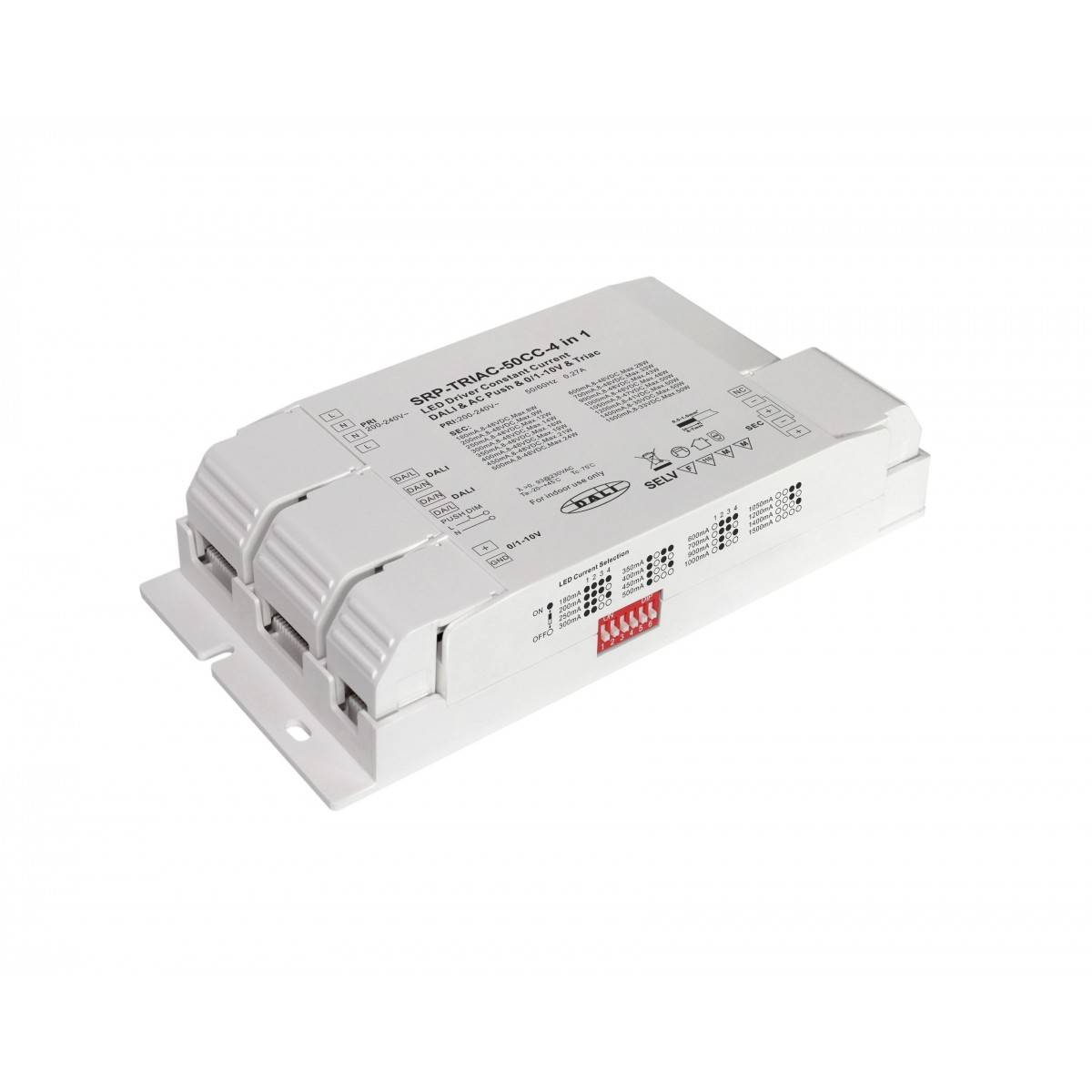

De SRP-TRIAC-50CC is een 50W ENEC goedgekeurde 8-48V 4-in-1 voeding met 1-kanaals constante stroomuitgang en instelbare stroom van 180mA tot 1500mA via DIP-schakelaars, waardoor hij geschikt is voor verschillende LED-lampen.

TRIAC dimcontroller is ontworpen met DALI, PUSH, TRIAC, 0/1-10V, 4 diminterfaces in 1. 200-240V-AC. LED-driver met amplitude dimmen uitgang in plaats van PWM-uitgang om ervoor te zorgen geen flikkering.

LED dimmer power factor hoger dan 0,9 en een hoge efficiëntie hoger dan 83%. Maakt vloeiend en diep dimmen tot 1% mogelijk zonder brommen en flikkeren. 1 DALI-adres kan automatisch worden toegewezen door DALI masters.

Programmeerbaar met Tridonic software. App voor gebruikers om hun individuele armaturen te bedienen via het wifi-netwerk.

Deze DALI-controller voldoet aan IEC 62386-101, IEC 62386-102 en IEC 62386-207 en is compatibel met de meeste DALI-systemen op de markt. De Triac-dimdriver is compatibel met universele TRIAC-dimmers. Door de 0/1-10V interface te selecteren. Hij is compatibel met universele 0/1-10V dimmers.

Selecteer de juiste uitgangsstroom voordat je de LED-verlichting bedraadt met de DIP-schakelaars. Zorg ervoor dat de voeding van de driver is uitgeschakeld voordat je de uitgangsstroom selecteert.

Belangrijkste kenmerken Dimbare TRIAC DALI PUSH 0/1-10V Dimbare bron TRIAC DALI PUSH 0/1-10V

• Dimbare LED-driver met TRIAC/DALI/Push+0/1-10V 4-in-1 diminterfaces.
• 1 uitgangskanaal met constante stroom, max. uitgangsvermogen 50W.
• Uitgangsstroom 180mA-1500mA selecteerbaar met DIP-schakelaar.
• Maakt aansturing mogelijk van LED-verlichting met één kleur.
• Klasse Ⅱ voeding, volledig geïsoleerde kunststof behuizing.
• Hoge vermogensfactor en efficiëntie.
• Voldoet aan IEC 62386-101, IEC 62386-102, IEC 62386-207.
• Compatibel met universele DALI masters die DT6-commando's ondersteunen.
• Compatibel met universele TRIAC-dimmers.
• Compatibel met 0/1-10V universele dimmers.
• IP20-beschermingsgraad.
• Geschikt voor LED-verlichtingsapplicaties binnenshuis.

1. Selectie diminterface

1.1. De LED Driver ondersteunt 4 typen dimingangen: DALI, PUSH, TRIAC, 0/1-10V.

1.2. Selecteer elke keer een van de 4 diminterfaces voor bedrading.

1.3. Om een nieuwe diminterface aan te sluiten, moet de eerder aangesloten diminterface worden losgekoppeld.

1.4. Sluit NIET meer dan 2 (inclusief 2) diminterfaces tegelijk aan.

2. DALI-adres toegewezen door DALI masters

Bij aansluiting op de DALI-interface kan de DALI Master-controller automatisch een DALI-adres toewijzen. Raadpleeg de gebruikershandleidingen van de compatibele DALI masters voor specifieke handelingen.

3. PUSH-dimmodus

Als de controller is aangesloten op een AC PUSH, staat hij in de PUSH Dimmermodus. De bediening in de Dimmer Push Modus is als volgt:

3.1. Druk op de knop om aan/uit te zetten.

3.2. Houd de knop ingedrukt om de lichtintensiteit te verhogen of te verlagen tot het gewenste niveau en laat de knop los. Het dimbereik loopt van 1% tot 100%.

3.3. De geheugenfunctie na uitschakeling of stroomonderbreking zorgt ervoor dat de armatuur de status van voor de uitschakeling onthoudt bij het opnieuw inschakelen.

4. TRIAC-dimingang

Bij aansluiting op een TRIAC-dimmer kunnen verschillende TRIAC-dimmers van verschillende leveranciers verschillende minimale dimniveaus hebben waaronder de regelaar niet kan dimmen. Om tot 1% te dimmen, moet je ervoor zorgen dat de dimmer een minimumdimniveau van 1% ondersteunt.

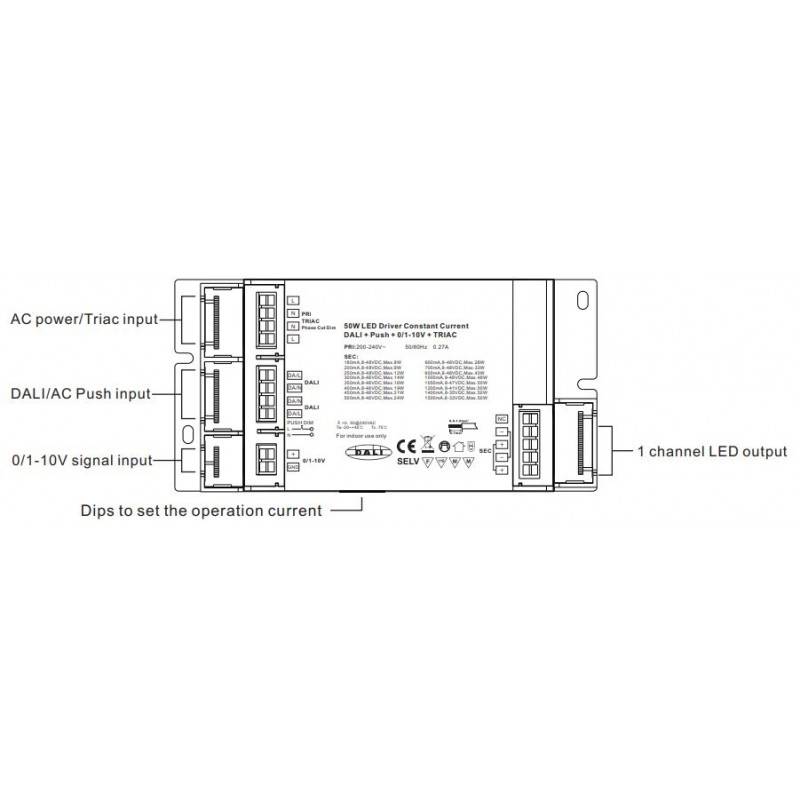

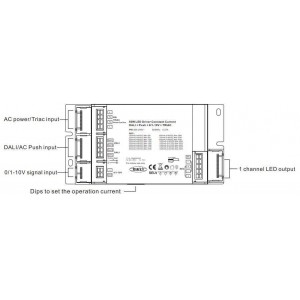

AANSLUITSCHEMA
