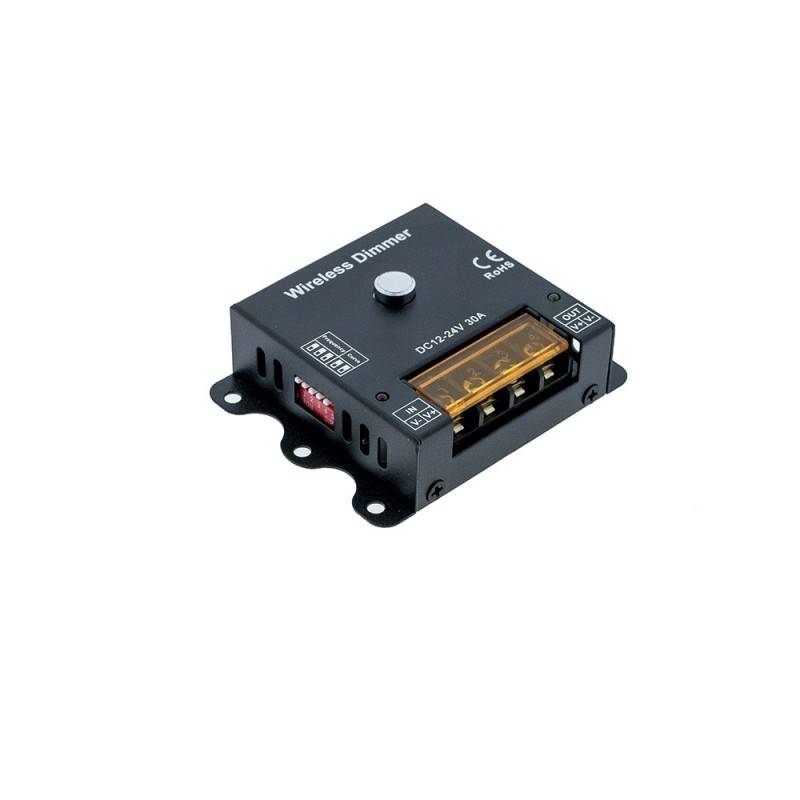

Draadloze PWM-dimmer met instelbare frequentie en dimcurve 12/24V 30A

Draadloze en handmatige PWM-dimmer met instelbare frequentie en dimcurve

Voor LED-strips 12/24V enkelkleurig, max. 30A

Dimmer voor enkelkleurige 12/24V LED strips en armaturen, met de mogelijkheid om de frequentie en dimcurve te variëren. Afhankelijk van de gekozen frequentie (van 300Hz tot 10KHz) kan een hogere of lagere belasting worden aangesloten, waarbij 30A de maximale belasting is bij de laagste frequentie en 10A de maximale belasting bij de hoogste frequentie.

Voordelen van de juiste frequentie-instelling

Het menselijk oog kan geen flikkeringen waarnemen boven 100 hertz, maar elektronische apparaten zoals foto-, video- of mobiele camera's nemen meestal tussen 25 en 60 beelden per seconde op. Hierdoor zien we soms, wanneer we met de camera op een lichtpunt scherpstellen, een vervelende flikkering. Het aanpassen van de frequentie en de dimcurve vermindert dit effect zoveel mogelijk en zorgt naast het verminderen van de flikkering ook voor een veel homogenere en visueel aangename dimovergang.

Technische parameters

• Bedrijfstemperatuur: -20ºC tot 60ºC
• Ingangs-/uitgangsspanning: 12-24 VDC
• Uitgang: 1 kanaal
• Aansluiting bedrading via klemmenstrook
• Kleine afmetingen: 81x64x28mm
• Gewicht: 116g
• Statisch verbruik per gebruik: <1W
• Uitgangsstroom: <30A
• Frequentie voor besturingstransmissie: 433,92 MHz
• Maximale regelafstand met controller: ongeveer 20 meter

Instructies voor het gebruik van de draadloze PWM-regelaar met instelbare frequentie

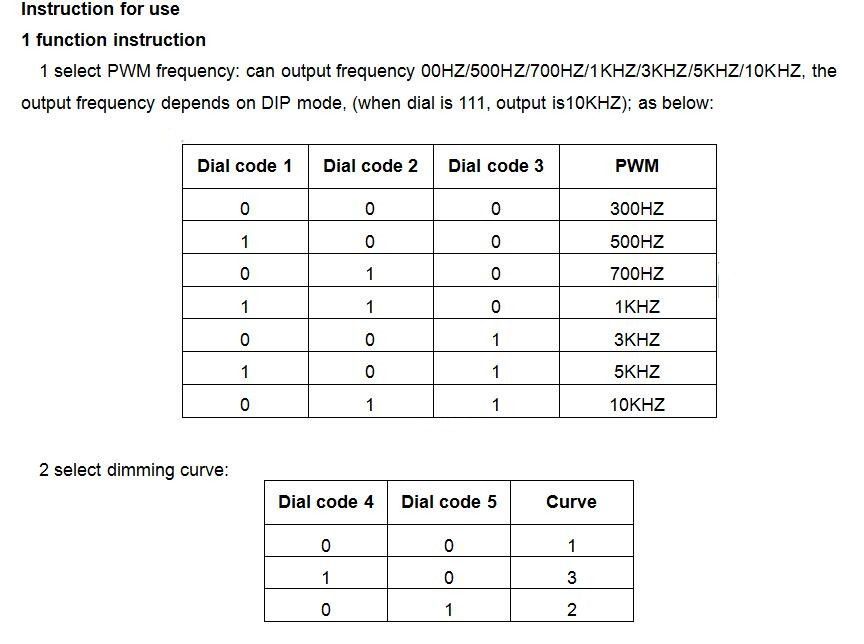

1. Selecteer de PWM-frequentie door de drie pinnen aan de linkerkant, gemarkeerd met 1-2-3, in te stellen.
2. Selecteer de dimcurve door de twee pinnen rechts, gemarkeerd met 4-5, in te stellen.

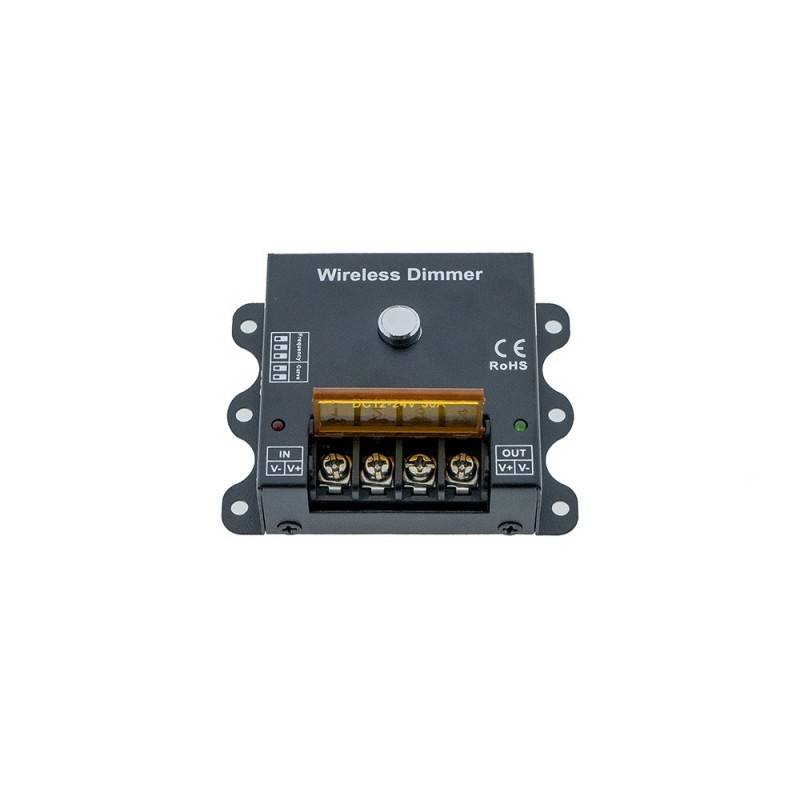

3. Sluit de ingangs- en uitgangsbelastingskabels aan volgens de V+/V- instructies, van de voeding en uitgang naar de LED-strip.

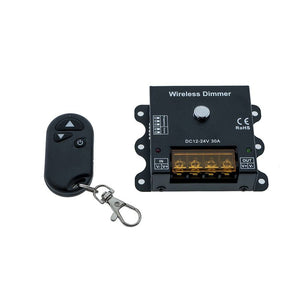

4. Sluit het circuit aan op de voeding en het kan direct worden bediend. Dimmen doe je met de knop op de dimmer en op de afstandsbediening. Het apparaat staat tot 10 verschillende helderheidsniveaus toe.
5. Voor in- en uitschakelen is het voldoende om 3 seconden op de knop op de controller te drukken of op de POWER-knop op de afstandsbediening.

Technische punten om in gedachten te houden

Als de PWM-frequentie minimaal 300 Hz is en de maximale aangesloten belasting 30 A, komt de temperatuur van de controller meestal niet boven de 55ºC. Houd er echter rekening mee dat bij hoge frequenties tussen 500Hz en 1000Hz de temperatuur van de regelaar kan oplopen tot 65ºC.

Merk op dat hoe hoger de PWM-frequentie, hoe lager de uitgangsstroom proportioneel zal zijn, volgens de volgende tabel:

PWM-freq. = 300Hz --> Max. 30A

PWM-freq. = 3KHz --> Max. 20A

PWM freq. = 5KHz --> Max. 15A

PWM freq. = 10KHz --> Max. 10A

Gebruiksaanwijzing (in het Engels):
