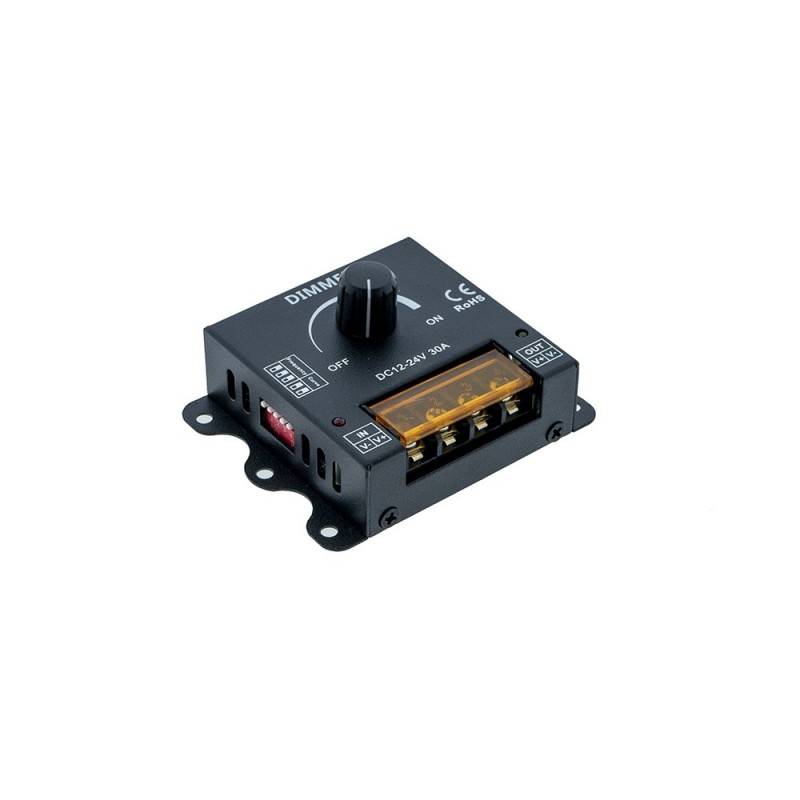

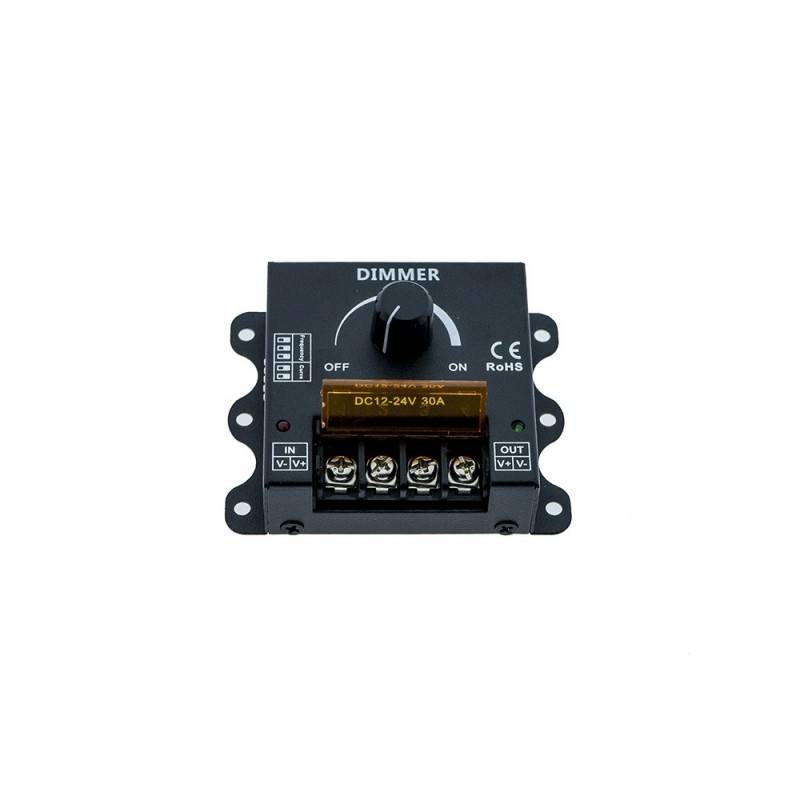

PWM handmatige dimmer 12-24V DC - 30A - Instelbare frequentie en dimcurve

SKU:B1620
Je hebt de limiet van eenheden overschreden
Op voorraad 263 eenheden
Technische specificaties

Handmatige knopdimmer voor enkelkleurige LED-strips, 12/24V gloeilampen en 12/24V dimbare armaturen in het algemeen, met 1-kanaals uitgang.

Hiermee kan de frequentie worden gevarieerd en geselecteerd van 300Hz tot 10KHz en kan een lineaire of logaritmische dimcurve worden geselecteerd.

Afhankelijk van de geselecteerde frequentie laat de handmatige regelaar een maximale stroom toe van 30 A. Zie de uitgebreide beschrijving hieronder voor een tabel met waarden.

  • IN/OUT: 12/24V
  • Max. 30A
  • Eenkleurig
  • 1 kanaal
  • IP20

Handmatige PWM-dimcontroller, instelbare frequentie en dimcurve

Voor 12/24V enkelkleurige LED-strips, max. 30A

Dimmer voor 12/24V LED-strips met instelbare frequentie en dimcurve. Afhankelijk van de gekozen frequentie, van 300Hz tot 10KHz, kan een hogere of lagere belasting worden aangesloten, met een maximum van 30A bij de laagste frequentie en een maximum van 10A bij de hoogste frequentie.

Waarom is het belangrijk om de frequentie juist in te stellen?

Hoewel het menselijk oog geen flikkering waarneemt boven 100 Hertz, nemen elektronische apparaten, foto- en videocamera's meestal tussen 25 en 60 beelden per seconde op. Daarom merken we vaak een onaangename flikkering op wanneer we een lichtpunt belichten met een camera. De frequentie-instelling en de dimcurve beperken dit effect tot een minimum en zorgen voor een homogene lichtovergang van 0,1% tot 100% zonder flikkering.

Technische parameters

  • Bedrijfstemperatuur: -20ºC tot 60ºC
  • Ingangs-/uitgangsspanning: 12/24V
  • Uitgang: 1 kanaal
  • Aansluiting bedrading via klemmenstrook
  • Kleine afmetingen: 90x70x48mm
  • Gewicht: 140 g
  • Statisch stroomverbruik: <0,7W
  • Uitgangsstroom: <30A

Instructies voor het gebruik van de handmatige PWM-regelaar met instelbare frequentie

  1. Selecteer de PWM-frequentie door de drie pinnen aan de linkerkant, gemarkeerd met 1 - 2 - 3, aan te passen
  2. Selecteer de dimcurve door de twee pinnen rechts, gemarkeerd met 4 - 5, in te stellen
  3. Sluit de ingangs- en uitgangsbelastingskabels aan volgens de instructies V+ / V-, van de voeding en uitgang naar de LED-strip.
  4. Sluit het circuit aan op de voeding en bedien de draaiknop. De minimale helderheid stel je in met de knop naar links, en de maximale helderheid naar rechts.
  5. Als je de knop helemaal naar links draait, voel je een klik en schakelt de dimmer uit.

Overwegingen om in gedachten te houden

  • Als de PWM-frequentie minimaal 300 Hz is en de maximale aangesloten belasting 30 A, dan komt de temperatuur van de regelaar niet boven de 55ºC. Wanneer de PWM-frequentie tussen 500 Hz en 1000 Hz ligt, kan de temperatuur van de regelaar oplopen tot 65ºC.
  • Bedenk dat hoe hoger de PWM-frequentie, hoe lager de uitgangsstroom proportioneel wordt, volgens de volgende tabel:

PWM-freq. = 300Hz --> Max. 30A

PWM-freq. = 3KHz --> Max. 20A

PWM freq. = 5KHz --> Max. 15A

PWM freq. = 10KHz --> Max. 10A

Gebruiksaanwijzing (in het Engels):

dimm

dimmer

dimmer para led

12v dimmer

dimmer led

Certificaten
EC
ROHS
Barcelona LED

Vragen en antwoorden

P: Vraag: Hallo, ik wilde weten of de draaiknop de uitgangsstroom regelt en of zelfs als we een hoger verbruik aansluiten de stroom beperkt is?
R: Reactie: De regelaar is bedoeld om de lichtsterkte van 12 en 24Vdc LED-strips te dimmen met behulp van pulsbreedtemodulatie (PWM). Door de helderheid van de strip te verlagen, wordt het verbruik lager.
Hij is niet bedoeld om het stroomverbruik in belastingen te beperken.
