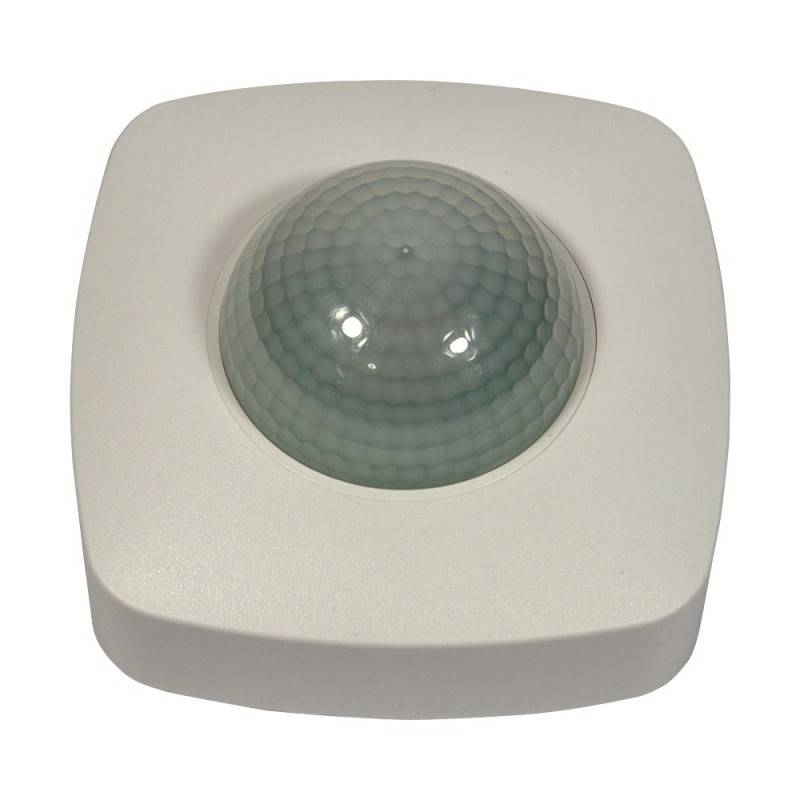

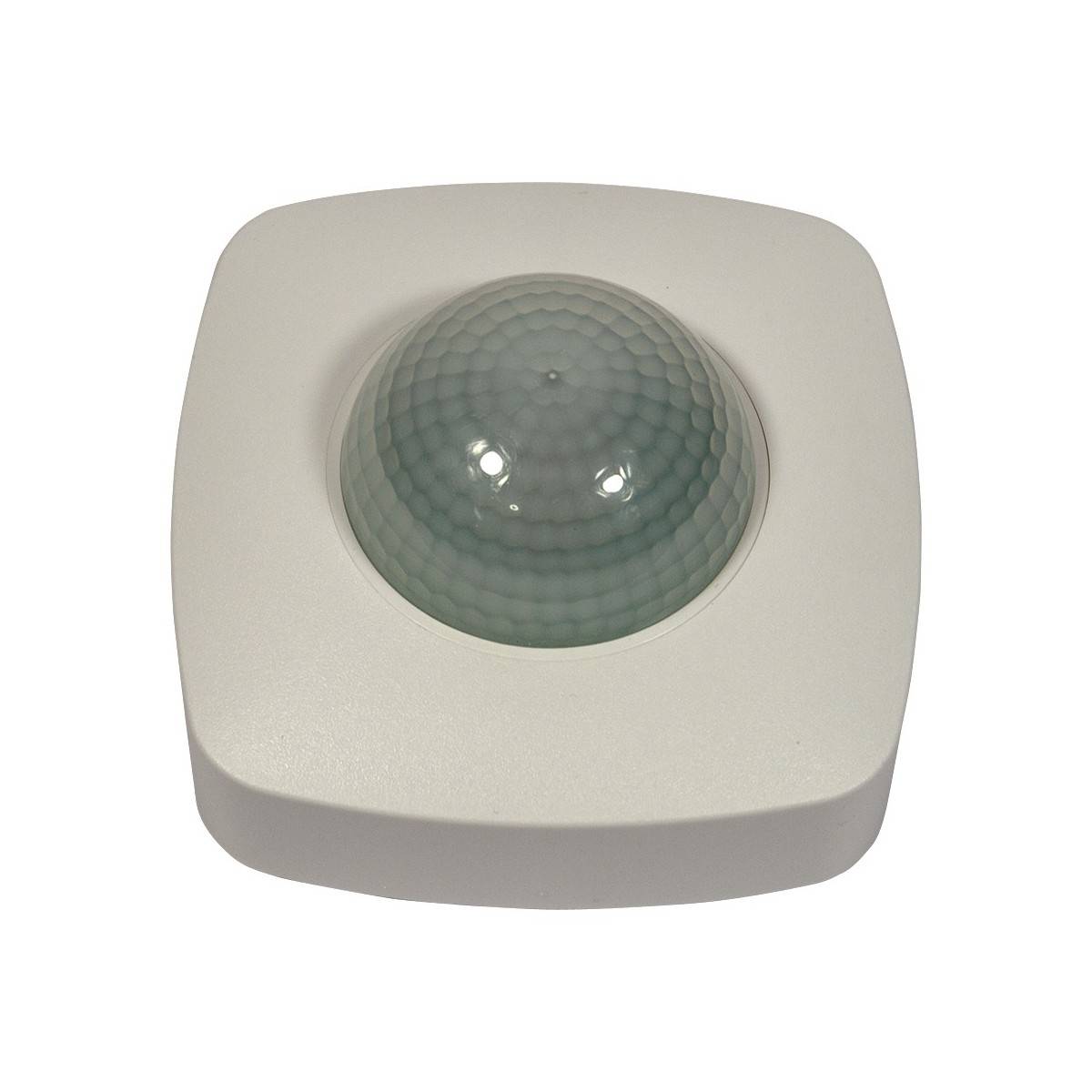

Czujnik obecności PIR hermetyczny, montaż powierzchniowy 360º IP54

Wodoszczelny powierzchniowy czujnik obecności PIR IP54

Czujnik obecności i natężenia oświetlenia jest idealnym urządzeniem do prawidłowego zarządzania energią w instalacjach oświetleniowych, ponieważ może sterować włączaniem i wyłączaniem za pomocą odpowiedniej konfiguracji wstępnej. Jego wysoka rozdzielczość i precyzja umożliwiają wykrywanie minimalnych ruchów, dzięki czemu czujnik obecności jest idealnym elementem w obszarach, w których ruch jest ograniczony, ale konieczne jest utrzymanie włączonego światła, takich jak biura, klasy szkolne, łazienki, biblioteki itp.

Główne funkcje wodoszczelnego powierzchniowego czujnika obecności

Czujnik obecności wykrywa dzień i noc: Użytkownik może dostosować działanie czujnika do każdego rodzaju oświetlenia otoczenia. Jeśli ustawimy funkcję LUX w kierunku słońca (tryb dzienny), będzie ona działać zarówno w dzień, jak i w nocy. Jeśli natomiast ustawimy go na księżyc (tryb nocny), będzie działał tylko w nocy. Stopień czułości zależy od ustawienia funkcji LUX, przy czym 10 luksów to minimum w trybie nocnym, a 2000 luksów to maksimum w trybie dziennym.

Czas, przez jaki czujnik utrzymuje włączone światło, można regulować za pomocą pokrętła TIME. Przy ustawieniu na maksimum, czujnik aktywuje przełącznik i światło pozostanie włączone przez około 10 minut po ostatnim wykryciu obecności. Przy ustawieniu minimalnym światło wyłączy się po około 10 sekundach.

Funkcja SENS pozwala nam dostosować czułość w stosunku do odległości wykrywania, przy czym 25 metrów to maksimum, a 2 metry to minimum. Sprawia to, że jest to idealne rozwiązanie w dużych pomieszczeniach, będąc w stanie automatycznie zarządzać oświetleniem w pomieszczeniach o powierzchni ponad 100 metrów kwadratowych w normalnych warunkach temperaturowych (około 25ºC).

Wodoszczelna konstrukcja o stopniu ochrony IP54 pozwala na instalację na zewnątrz i w wilgotnych miejscach, dzięki czemu nadaje się również do oświetlania ganków, wejść do domów, tarasów i ogrodów.

Różnice między czujnikiem obecności a czujnikiem ruchu

Czujniki ruchu aktywują wyłącznik po wykryciu ruchu w wybranej strefie wykrywania, a poziom światła otoczenia spadnie poniżej progu wybranego za pomocą funkcji LUX. Po upływie określonego czasu wyłącznik jest dezaktywowany, a oświetlenie wyłączane.

Z kolei czujniki obecności są znacznie bardziej czułe i precyzyjne. Podczas gdy czujnik ruchu wykrywa idącą osobę, ruch ręki itp., czujnik obecności jest w stanie wykryć ruch palca, kartki papieru, ruch głowy itp.

Jeśli chcesz zainstalować czujnik w siedzącym miejscu, takim jak biura, klasy szkolne lub biblioteki , gdzie nie ma dużych ruchów przez długi czas, ale które wymagają stałego oświetlenia bez przerw, idealnym rozwiązaniem jest zainstalowanie czujnika obecności. Z drugiej strony, jeśli zainstalujesz czujnik ruchu, aby osiągnąć tę funkcjonalność, musiałbyś ustawić funkcję czasu na maksimum, aby czekać na wykrycie ruchu w tym okresie czasu. Zmniejszyłoby to wydajność i przeznaczenie czujnika.

Instalacja wodoszczelnego czujnika obecności na powierzchni

Instalacja jest bardzo prosta:

• Odłącz zasilanie od linii, aby uniknąć wypadków.
• Zdejmij przednią obudowę, naciskając czujnik lekko do tyłu. Panel konfiguracyjny zostanie odsłonięty.
• Zaprogramuj funkcje TIME, LUX i SENS zgodnie z własnymi potrzebami.

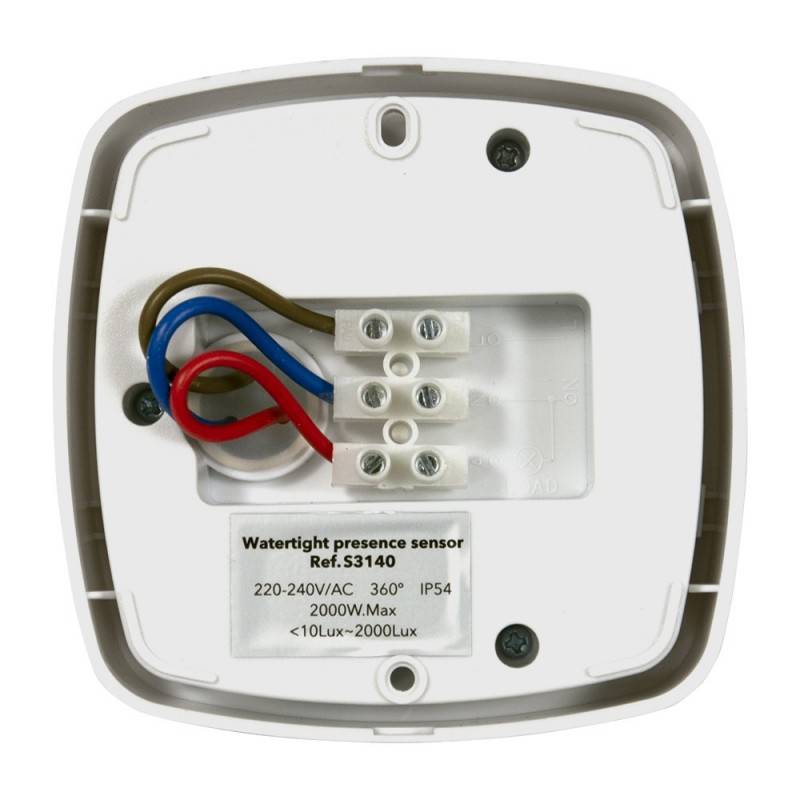

• Podłącz zasilanie do listwy zasilającej z tyłu, zgodnie ze schematem okablowania.
• Jeśli chcesz zainstalować czujnik obecności w wilgotnym środowisku lub na zewnątrz, musisz zabezpieczyć listwę połączeniową. Zalecamy produkty RAYTECH, wodoszczelne puszki połączeniowe zabezpieczone żelem.
• Przykręć czujnik do ściany za pomocą elementów mocujących znajdujących się w opakowaniu.
• Załóż przednią obudowę i produkt jest gotowy do użycia.

Charakterystyka techniczna czujnika obecności

• Zasilanie: 220-240V-AC
• Częstotliwość: 50Hz
• Oświetlenie otoczenia: od 10 do 2000 LUX (regulowane)
• Czas zadziałania: minimum 10 sekund (+/-3 sek.) maksimum 10 minut (+/-3min)
• Maksymalne obciążenie: 2000W/10A
• Odległość wykrywania: od 2 do maksymalnie 25 metrów w normalnych warunkach temperaturowych
• Zakres wykrywania: 360º.
• Temperatura pracy: od -20ºC do +40ºC przy wilgotności względnej poniżej 93%.
• Zalecana wysokość instalacji: od 2,2 metra do 4 metrów
• Pobór mocy: <0,9 W
• Prędkość wykrywania ruchu: od 0,6 do 1,5 metra/sekundę.

Zalecenia

• Pomimo prostoty montażu produktu, zalecamy, aby został on zainstalowany przez specjalistę, elektryka lub osobę zaznajomioną z instalacjami elektrycznymi i związanymi z nimi zagrożeniami.
• Odłącz zasilanie przez cały czas montażu, demontażu i obsługi lub konfiguracji urządzenia.
• Upewnić się, że urządzenie jest zasilane odpowiednim napięciem.
• Sprawdzić, czy moc podłączona do obwodu sterującego czujnikiem nie przekracza maksymalnej dopuszczalnej wartości.
• Przed czujnikiem lub w jego pobliżu nie należy instalować niczego, co uniemożliwiałoby prawidłowe wykrywanie ruchu.
• Sprawdź, czy temperatura otoczenia nie przekracza 40ºC.
• Upewnij się, że nie ma żadnych elementów, które gwałtownie zmieniają temperaturę, takich jak klimatyzacja, ogrzewanie, kuchenki itp.
• Upewnij się, że czujnik znajduje się w zalecanym zakresie wysokości.
