Sensor de movimiento PIR de pared cuadrado
sensor de presencia
sensor de movimiento infrarrojos
diagrama de conexión sensor

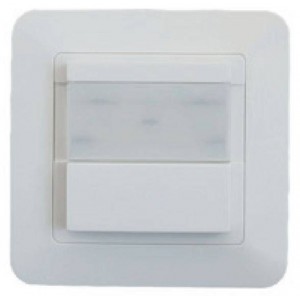

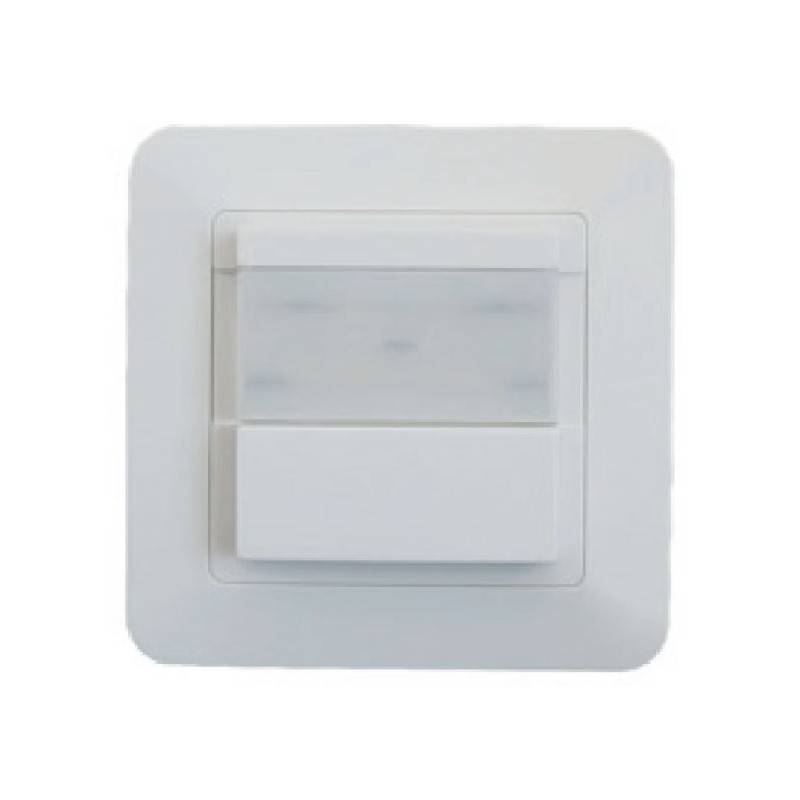

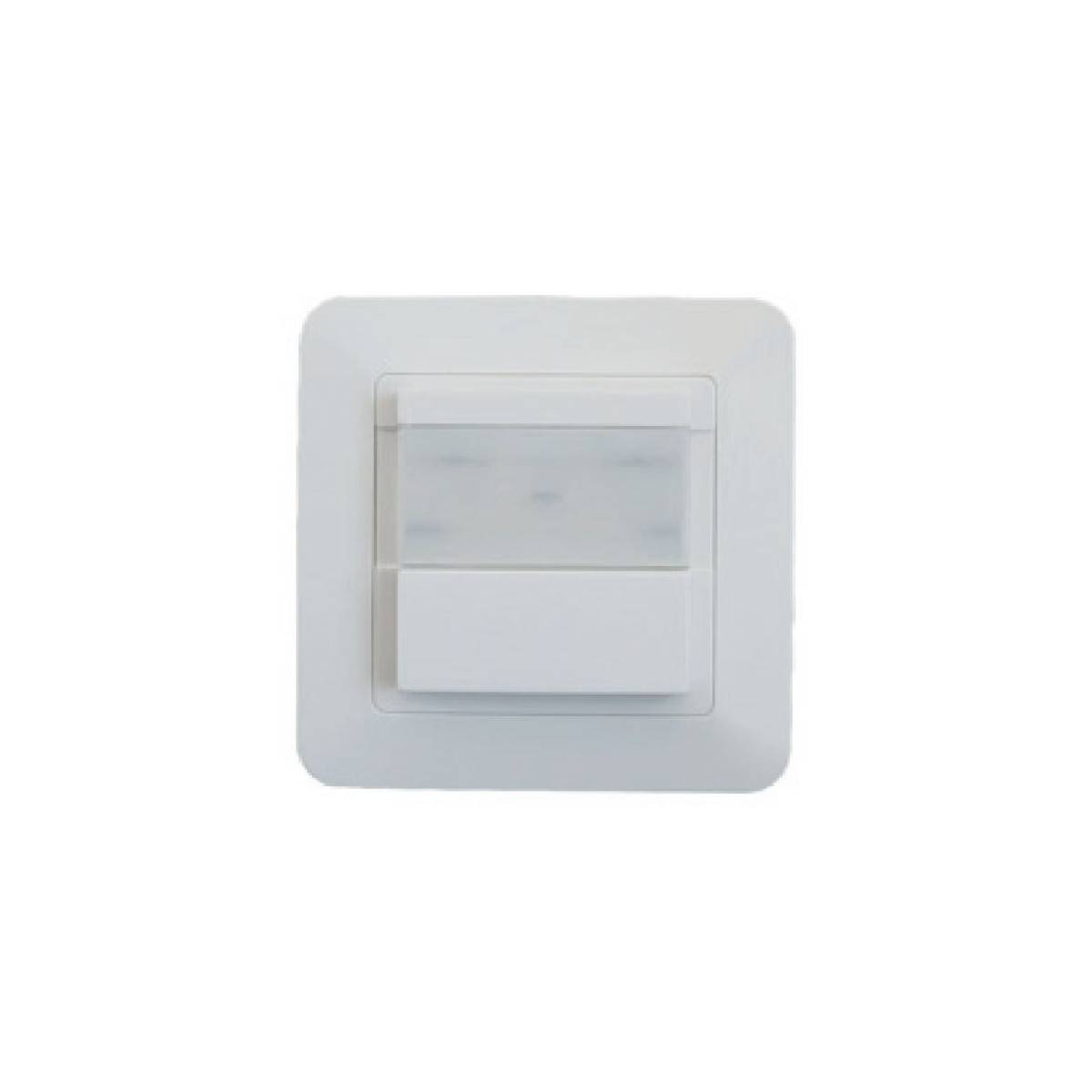

Kwadratowy czujnik ruchu PIR 160º do montażu na ścianie

SKU:S3136
Has superado el límite de unidades
W magazynie 492 sztuki
Specyfikacja techniczna

Czujnik podczerwieni 160°, z detekcją do 8 metrów, do urządzeń lub akumulacji obciążenia do 500W. Do lamp LED o mocy do 200 W. Przełącznik czujnikowy do łatwej automatyzacji oświetlenia. Działa w instalacjach trójprzewodowych i może włączać i wyłączać wszystkie rodzaje świateł.

Mini Sensor idealny do zastąpienia przełączników wpuszczanych i niemal natychmiastowej automatyzacji oświetlenia w korytarzach, na schodach lub w łazienkach, wyłącznie do użytku wewnątrz budynków, stopień ochrony IP20. Działa w instalacjach 3-przewodowych. Dzięki zintegrowanemu przyciskowi możliwe jest ręczne przełączanie w dowolnym momencie.

Przełącznik z czujnikiem ruchu na podczerwień

Czujnik ruchu jest idealnym elementem do prawidłowego zarządzania energią w instalacjach oświetleniowych. Działa w instalacjach z 3 przewodami. Czujnik na podczerwień idealny do zastąpienia wyłączników wpuszczanych i automatyzacji oświetlenia LED w miejscach, w których ruch jest ograniczony, ale konieczne jest utrzymanie włączonego światła, np. w biurach, klasach szkolnych, łazienkach, korytarzach, klatkach schodowych itp.

sensor PIR

sensor de presencia

Mini czujnik przeznaczony wyłącznie do użytku wewnątrz pomieszczeń o stopniu ochrony IP20. Automatycznie identyfikuje dzień i noc. Łatwy w instalacji i szeroko stosowany. Zintegrowany przycisk umożliwia ręczne przełączanie w dowolnym momencie. Czujnik podczerwieni z detekcją 160º do 8 metrów, do urządzeń lub obciążeń akumulacyjnych do 500W. W lampach LED o mocy 200 W.

sensor de movimiento infrarrojos

Główne funkcje czujnika ruchu

Czujniki ruchu aktywują wyłącznik po wykryciu ruchu w wybranej strefie wykrywania, a poziom oświetlenia otoczenia spadnie poniżej progu wybranego za pomocą funkcji LUX. Po upływie określonego czasu wyłącznik zostaje dezaktywowany, a oświetlenie wyłączone.

Może identyfikować dzień i noc: Konsument może dostosować oświetlenie robocze otoczenia. Może pracować w dzień i w nocy, gdy jest ustawiony w pozycji "słońce" (maksimum). Może pracować przy oświetleniu otoczenia mniejszym niż 10LUX, gdy jest ustawiona w pozycji "-" (min). Jeśli chodzi o wzór ustawień, należy zapoznać się z wzorem testowym.

Ustawienie czasu: Można je dostosować do potrzeb konsumenta. Minimalny czas to 10sek±3sek. Maksymalny czas to 7min±2min.

Przełącznik: od lewej do prawej "OFF"、"PIR". ON"、"PIR".

interruptor de sensor

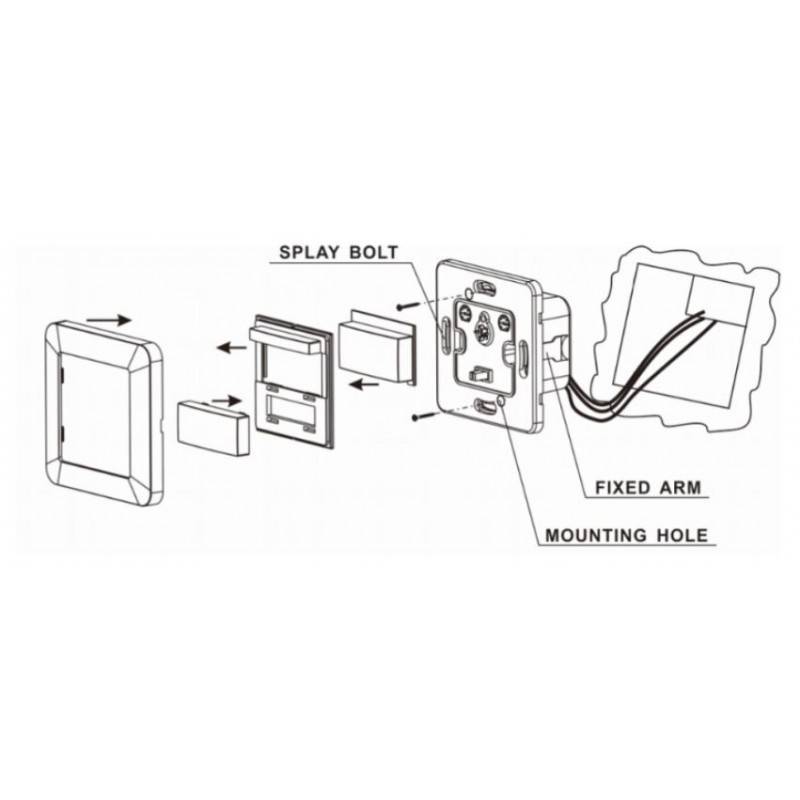

Instalacja czujnika obecności na powierzchni

Instalacja jest bardzo prosta:

    ➢ Odłącz zasilanie.
      Poluzować złącze w dolnej części czujnika, podłączyć kabel do otworu przyłączeniowego, dokręcić śruby, zdjąć powierzchnię czujnika, podłączyć czujnik do puszki przyłączeniowej.
        Jeśli czujnik ma zostać zainstalowany w puszce przyłączeniowej, włóż śrubę mocującą do otworu montażowego.
          Podłącz zasilanie i przetestuj urządzenie.

          Charakterystyka techniczna czujnika obecności

          • Zasilanie: 220-240V-AC
          • Częstotliwość: 50Hz
          • Oświetlenie otoczenia: od 3-2000 LUX (regulowane)
          • Czas zadziałania: minimum 10 sekund+/-3 sekundy.
          • Maksymalne obciążenie: 500W. Dla LED 200W

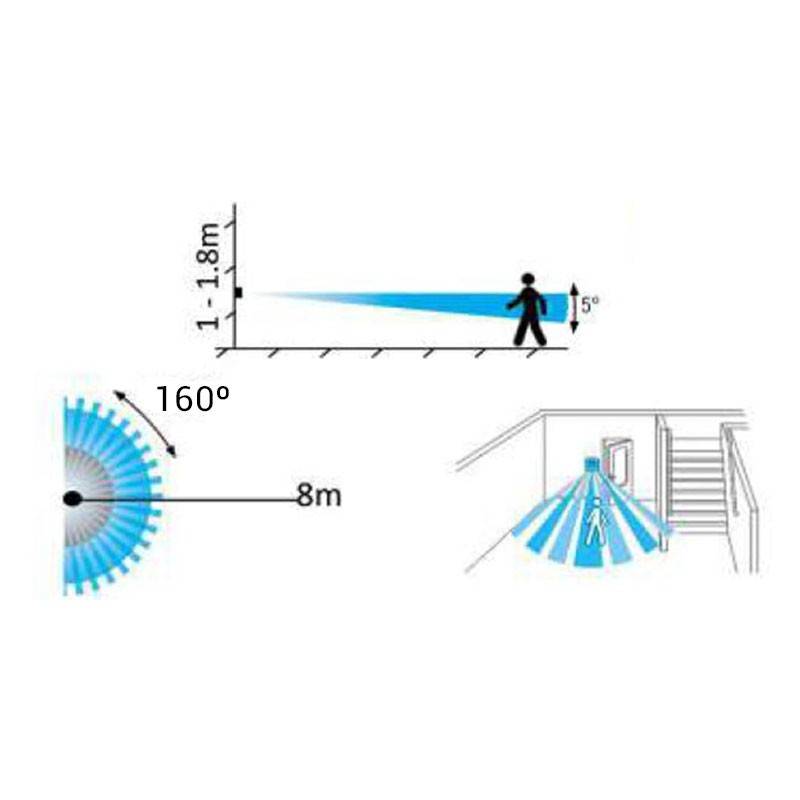

          • Odległość wykrywania: maksymalnie 8 metrów.
          • Zakres wykrywania: 160º.
          • Temperatura pracy: od -20ºC do +40ºC przy wilgotności względnej poniżej 93%.
          • Zalecana wysokość instalacji: od 2,2 do 4 metrów.
          • Prędkość wykrywania ruchu: od 0,6 do 1,5 metra/sekundę.

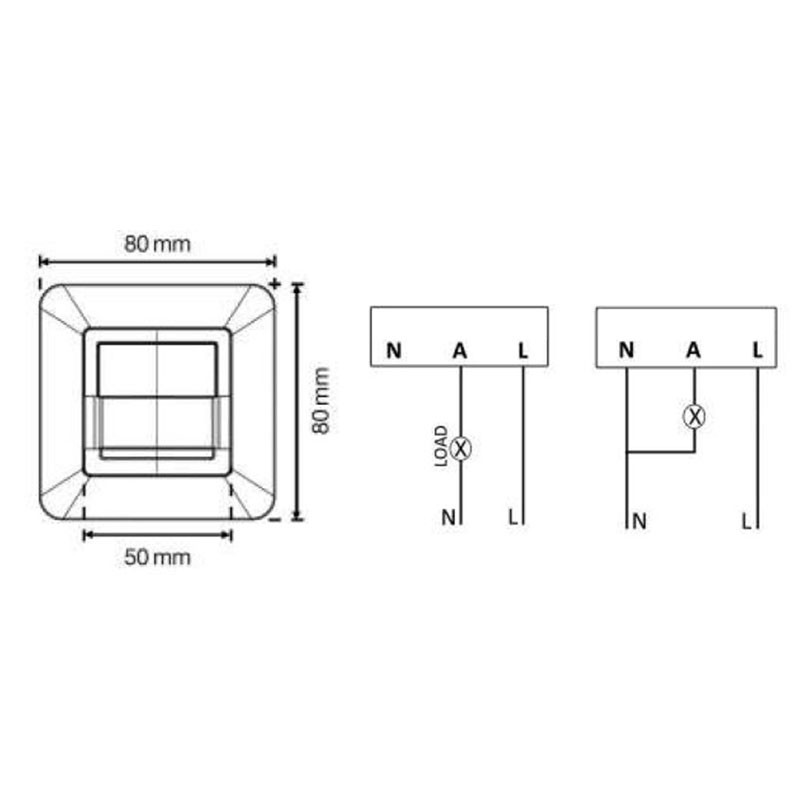

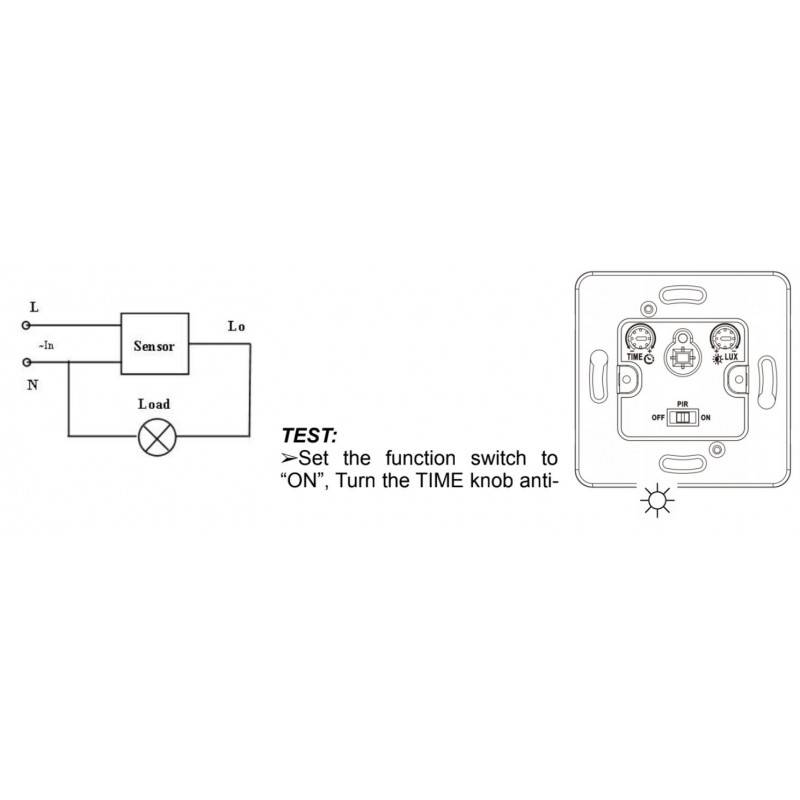

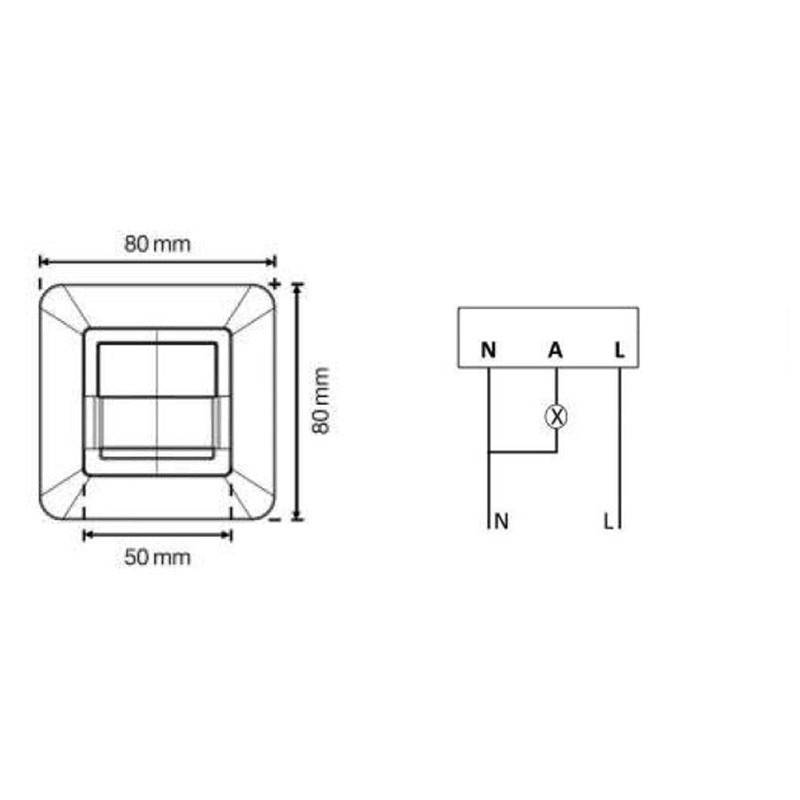

          Schemat połączeń

          diagrama de conexión sensor

          Moc maksymalna (W)
          200
          IP
          IP20

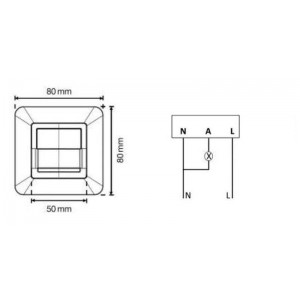

          Wymiary (mm) Lxlxh
          80x80x49
          Częstotliwość (Hz)
          50
          Zasięg wykrywania (m)
          8
          Łączność
          PIR
          Orientowalny
          Nie
          Materiał
          Tworzywo sztuczne
          Użytkowanie na zewnątrz
          Nie
          Zakres temperatur
          -20°C ~ +40°C
          Częstotliwość użytkowania
          Intensywny
          Klasa efektywności energetycznej
          A+ (2021)
          Certyfikaty
          ROHS
          WE
          Gwarancja
          Zgodnie z gwarancją prawną: 3 lata
          Zniżka
          Oświetlenie profesjonalne
          Oświetlenie profesjonalne do 40% taniej
          Barcelona LED

          Załączniki

          Karta produktu

          Pytania i odpowiedzi

          P: Pytanie: Cześć, chcę, aby ten produkt zastąpił włącznik światła w drzwiach. Chodzi o to, że w przełączniku, który jest zainstalowany, widziałem tylko 2 przewody (wyobrażam sobie, że faza i neutralny), a w tym czujniku, który masz, są 3, prawda? Dodajesz przewód uziemiający.
          Moje pytanie brzmi, czy i tak mogę go zainstalować.
          Dzięki
          R: Odpowiedź: Nie jest to przewód uziemiający, czujnik wymaga 3 połączeń (linia, przewód neutralny i wyjście obciążenia). Czujnik musi być podłączony do linii, przewodu neutralnego i wyjścia do oprawy oświetleniowej (żarówki), która zamyka obwód z przewodem neutralnym. Zwykły przełącznik pobiera linię, a drugi przewód idzie do żarówki, która zamyka obwód z przewodem neutralnym. Będziesz więc potrzebował "dodatkowego" przewodu neutralnego, aby korzystać z tego przełącznika PIR.
          P: Pytanie: Jak mogę podłączyć ten czujnik do instalacji z tylko dwoma przewodami (fazowym i neutralnym)?
          Dziękuję za pomoc.
          Pozdrawiam.
          José Amaral.
          R: Odpowiedź: Instalacja czujnika obecności na powierzchni
          Instalacja jest bardzo prosta:

          ➢ Odłącz zasilanie.
          Poluzuj złącze w dolnej części czujnika, podłącz kabel do otworu przyłączeniowego, dokręć śruby; Zdejmij czujnik powierzchniowy, podłącz czujnik do puszki przyłączeniowej.
          Jeśli chcesz zainstalować go w puszce przyłączeniowej, włóż śrubę mocującą do otworu montażowego.
          Podłącz zasilanie i przetestuj urządzenie.
