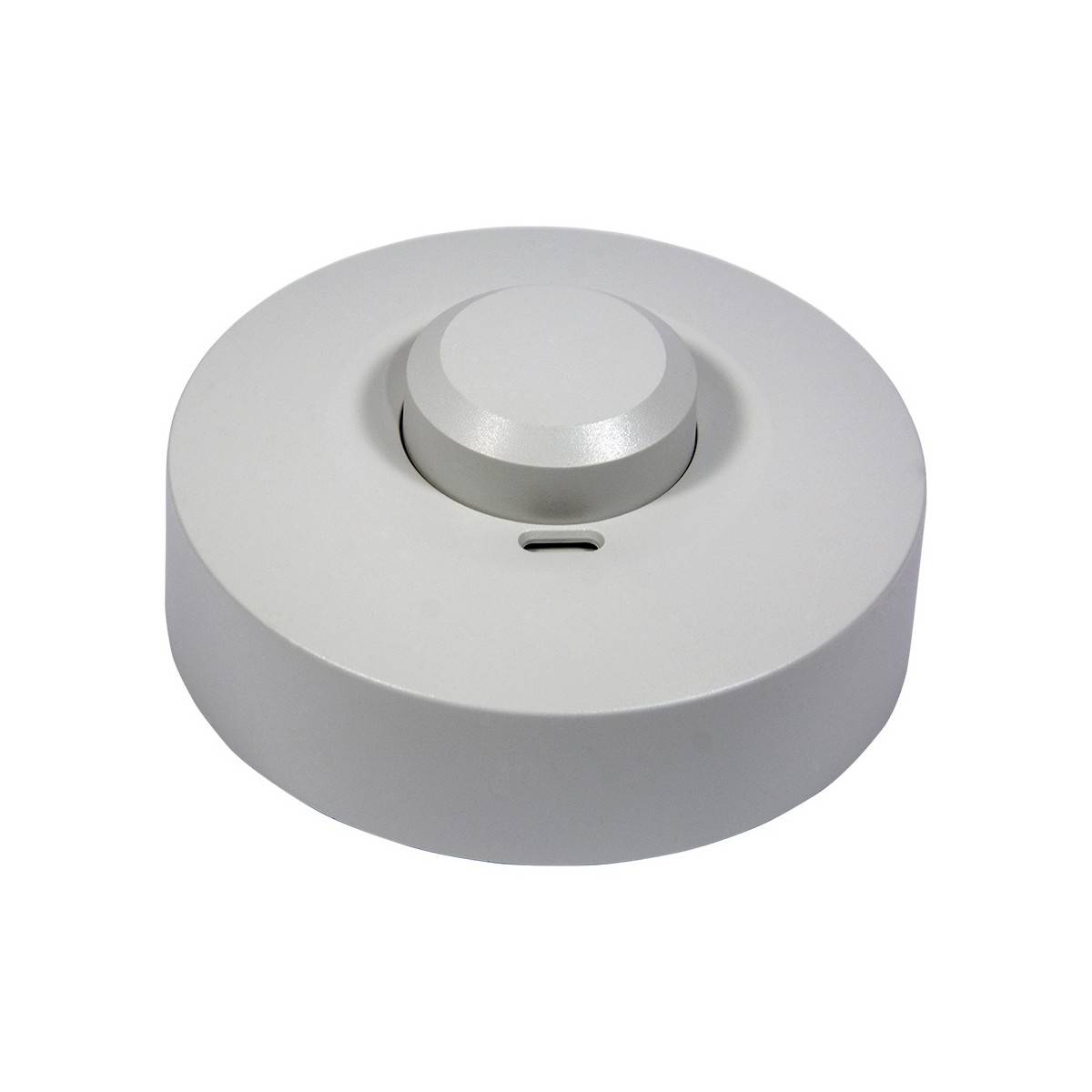

Mikrofalowy czujnik ruchu do sufitu 360º IP20

Mikrofalowy czujnik ruchu do montażu sufitowego 360º.

Mikrofalowy czujnik ruchu to dyskretny przełącznik, który aktywowany wyłącznie przez wykrycie ruchu, pomaga nam poprawić efektywność energetyczną naszych instalacji. Czujniki fal elektromagnetycznych o wysokiej częstotliwości (5,8 GHz) zintegrowane z obwodem czujnika umożliwiają zautomatyzowane zarządzanie instalacjami oświetleniowymi.

Dlaczego warto zainstalować mikrofalowy czujnik ruchu?

Mikrofalowy czujnik ruchu umożliwia wykrywanie ruchu przez drzwi, ścianki działowe lub szyby i okna, nawet przez cienkie ściany. W biurach z różnymi pomieszczeniami, budynkach przemysłowych lub instalacjach z kilkoma pomieszczeniami, mikrofalowy czujnik ruchu jest idealnym urządzeniem, znacznie bardziej wydajnym i dokładnym niż czujniki podczerwieni.

Instalacja mikrofalowego czujnika ruchu

• Odłącz zasilanie i sprawdź, czy obwód nie jest pod napięciem.

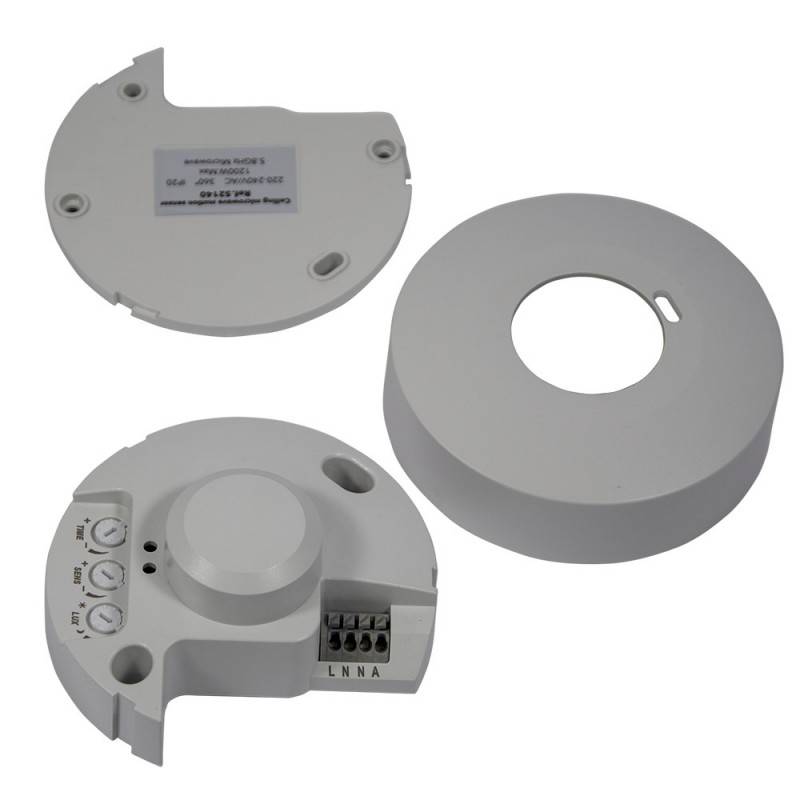

• Zdejmij przednią pokrywę, lekko przekręcając ją w kierunku przeciwnym do ruchu wskazówek zegara.

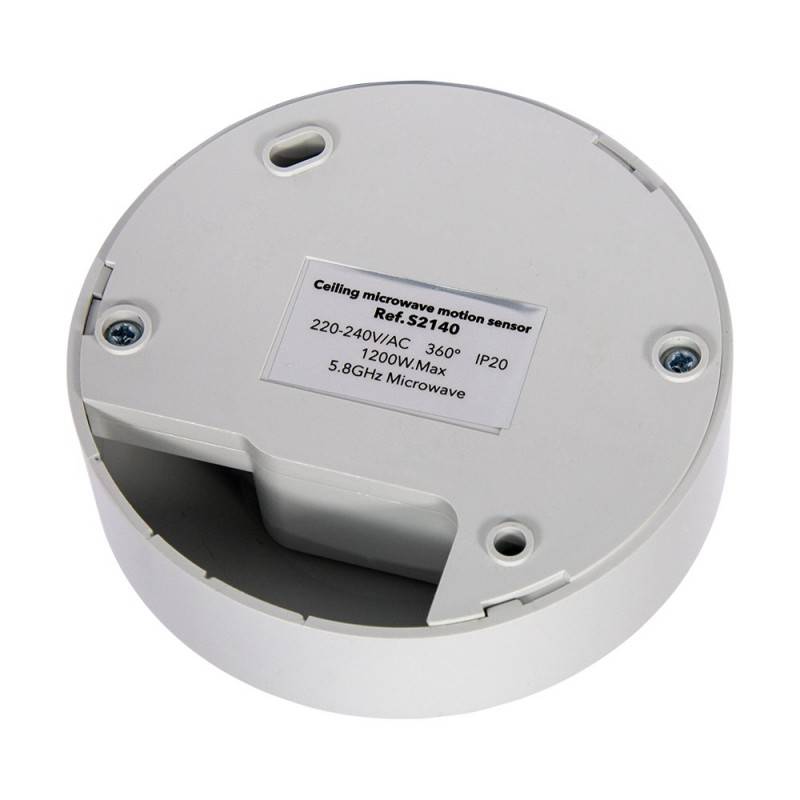

• Nie jest konieczne odkręcanie tylnej pokrywy, ponieważ połączenia są wykonywane z panelu bocznego czujnika.
• Przykręć zespół do sufitu za pomocą dostarczonych śrub.

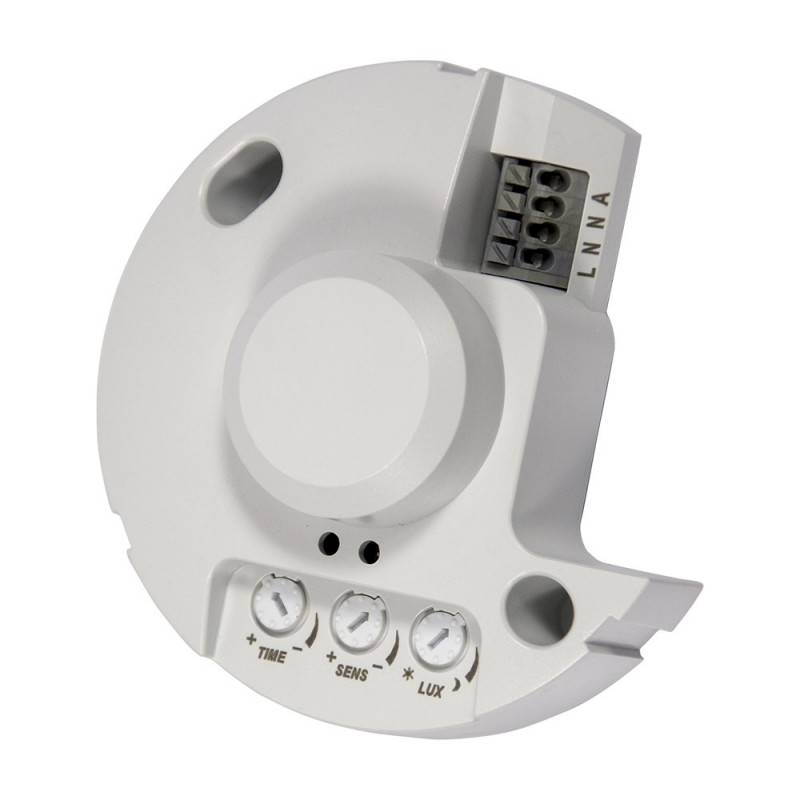

• Ustaw czas, czułość (odległość i kąt detekcji) i luksy (oświetlenie otoczenia) za pomocą istniejących kół ruletki.
• Podłącz okablowanie zgodnie ze schematem instalacji.
• Zamknij pokrywę, obracając ją w odwrotnym kierunku.

Uwagi, które należy wziąć pod uwagę podczas instalacji mikrofalowego czujnika ruchu:

• Zalecamy instalację przez elektryka.
• Należy unikać umieszczania przed czujnikiem przedmiotów, które mogą wpływać na prawidłowe wykrywanie ruchu.
• Unikaj instalowania czujnika w pobliżu miejsc, w których temperatura powietrza ulega zmianie: ogrzewanie, wentylatory, klimatyzatory itp.
• Nie podłączaj obciążenia większego niż 300W LED

Czujnik nie reaguje prawidłowo, co należy zrobić?

W większości przypadków czujnik ruchu będzie wymagał regulacji i poprawek, aby działał poprawnie zgodnie z tym, jak chcemy, aby był aktywowany. W tym celu należy sprawdzić następujące punkty:

• Czujnik nie aktywuje obwodu:

1. Sprawdzić, czy czujnik ruchu otrzymuje ładunek elektryczny.
2. Czy lampka kontrolna pozostaje włączona po wykryciu ruchu? Jeśli tak, sprawdź okablowanie.
3. Jeśli kontrolka nie zapala się po wykryciu ruchu, należy sprawdzić, czy tryb dzienny/nocny jest ustawiony prawidłowo.
4. Sprawdź, czy czujnik jest podłączony do właściwego napięcia (220-240V-AC).

• Czułość jest słaba/niewystarczająca:

1. Sprawdź, czy przed lampą czujnika nie znajduje się nic, co utrudniałoby odbiór sygnału.
2. Sprawdź temperaturę otoczenia.
3. Sprawdź, czy źródło sygnału ruchu znajduje się w zasięgu detekcji czujnika.
4. Sprawdź wysokość instalacji.

• Czujnik ruchu nie wyłącza obwodu automatycznie:

1. Sprawdź, czy w obrębie zmiany wykrywania nie występuje stały ruch, choćby niewielki.
2. Sprawdź, czy czas działania nie jest ustawiony na maksimum (15 minut).
3. Sprawdź, czy natężenie prądu w obwodzie jest mniejsze niż 5A.
4. Sprawdź, czy w pobliżu czujnika nie występują nagłe zmiany temperatury, źródła emisji klimatyzacji lub ogrzewania itp.

Dane techniczne mikrofalowego czujnika ruchu

• Napięcie wejściowe: 220-240V-AC
• Częstotliwość: 50Hz
• Oświetlenie otoczenia (regulowane) <10-2000 LUX
• Czas pracy po aktywacji: minimum 10 sekund (+/-3 sek.) maksimum 15 minut (+/-3 min.)
• Maksymalne obciążenie: 300W LED
• Maksymalne obciążenie: 1200 W żarówka
• Zakres wykrywania: 360º.
• Odległość wykrywania: Promień od 3 do 10 metrów, regulowany.
• System wysokiej częstotliwości: radar CW 5,8 GHz, pasmo ISM
• Moc nadawania: <10 mW
• Wysokość instalacji: od 1,5 do 3,5 metra
• Pobór mocy: 0,9 W
• Wykrywanie ruchu: 0,6 do 1,5 metra/sek.
