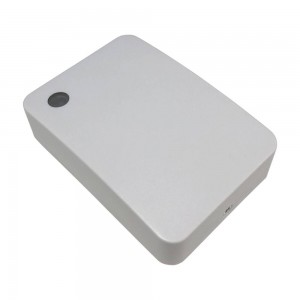

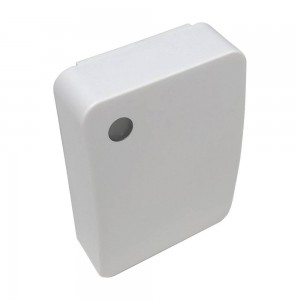

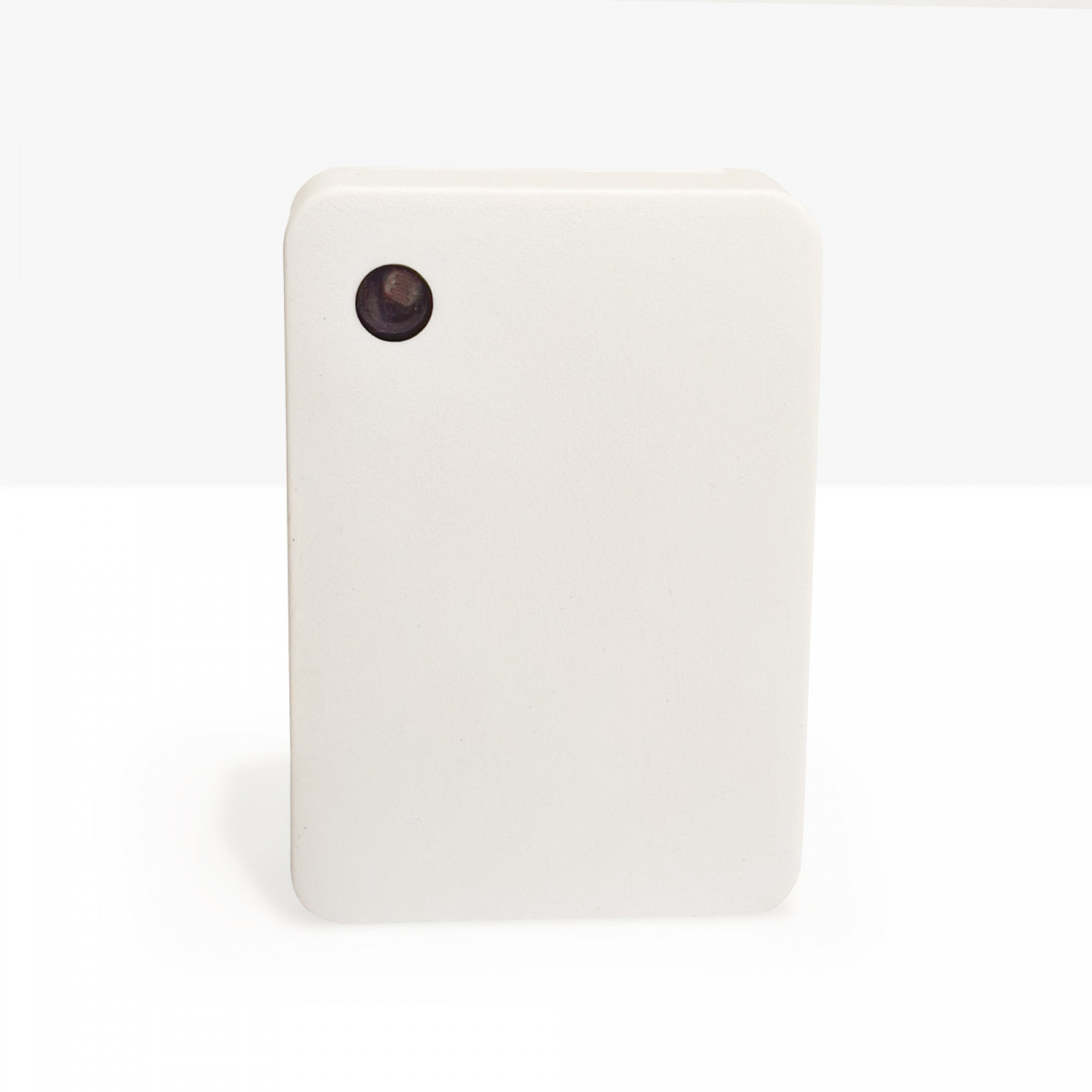

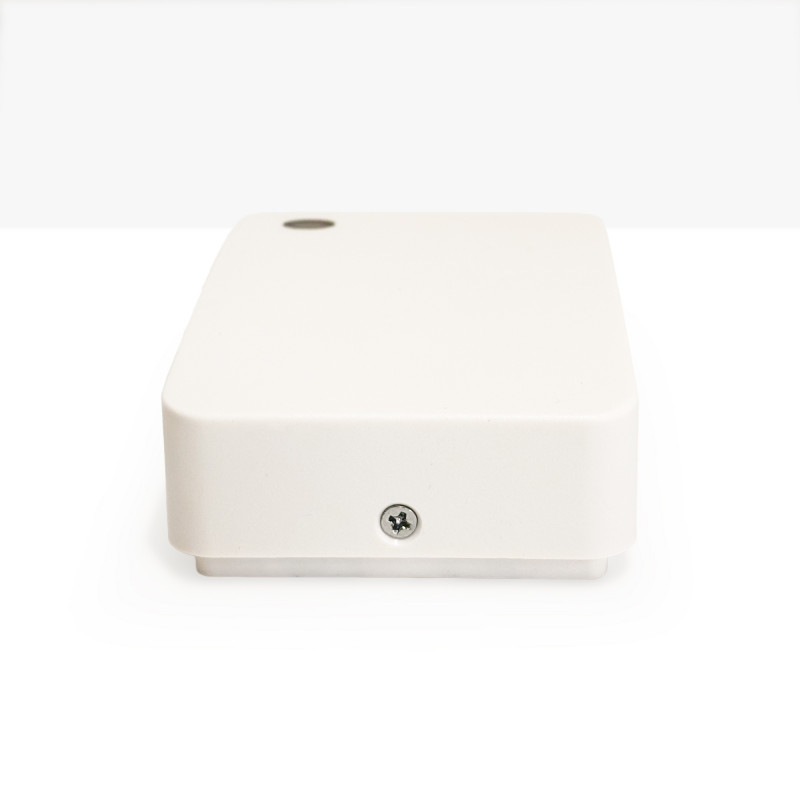

Powierzchniowy mikrofalowy czujnik ruchu 360º IP20

Powierzchniowy mikrofalowy czujnik ruchu 360

Mikrofalowy czujnik ruchu to nowy energooszczędny system przełączników. Jego czujniki fal elektromagnetycznych o wysokiej częstotliwości (5,8 GHz) zintegrowane z obwodem czujnika oferują praktyczne funkcje automatyzacji w zarządzaniu instalacjami oświetleniowymi.

Mikrofalowy czujnik ruchu jest aktywowany po otrzymaniu sygnału ruchu od człowieka. Gdy człowiek wejdzie w pole detekcji, natychmiast aktywuje obwód elektryczny, automatycznie identyfikując dzień i noc (można go ustawić tak, aby aktywował się tylko w dzień lub w nocy).

Dlaczego mikrofalowy czujnik ruchu?

Mikrofalowe czujniki ruchu mogą wykrywać ruch przez drzwi, panele lub szkło, a nawet przez cienkie ściany. W przypadkach takich jak biura podzielone na strefy, budynki przemysłowe lub instalacje wielopokojowe, mikrofalowy czujnik ruchu jest idealnym elementem, bardziej skutecznym niż czujniki podczerwieni.

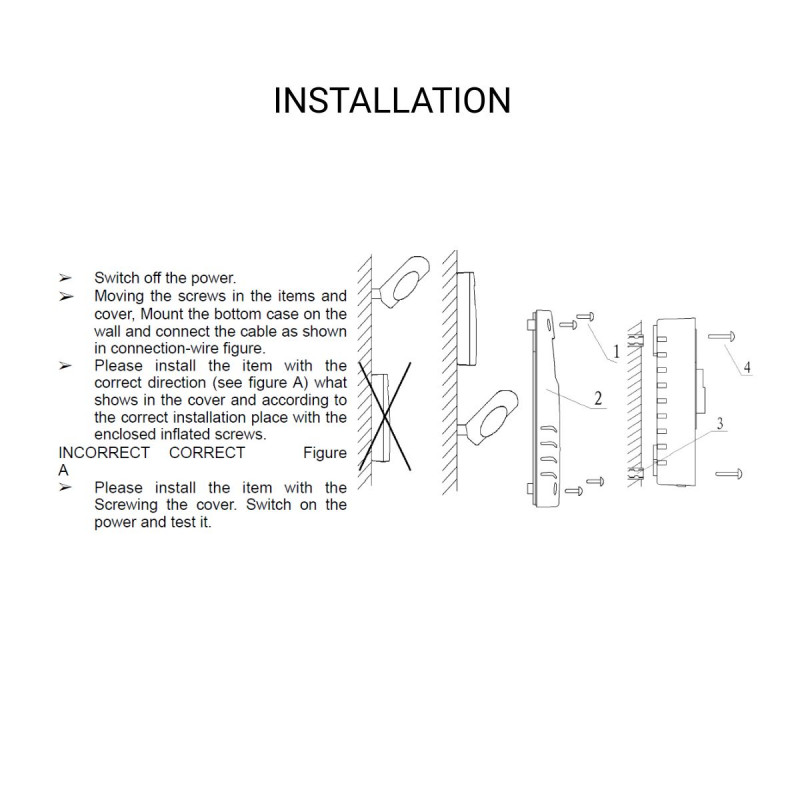

Instalacja mikrofalowego czujnika ruchu

Instalacja i konfiguracja czujników mikrofalowych jest prosta. Proces ten został szczegółowo opisany poniżej:

• Odłącz zasilanie i sprawdź, czy obwód jest pozbawiony napięcia.

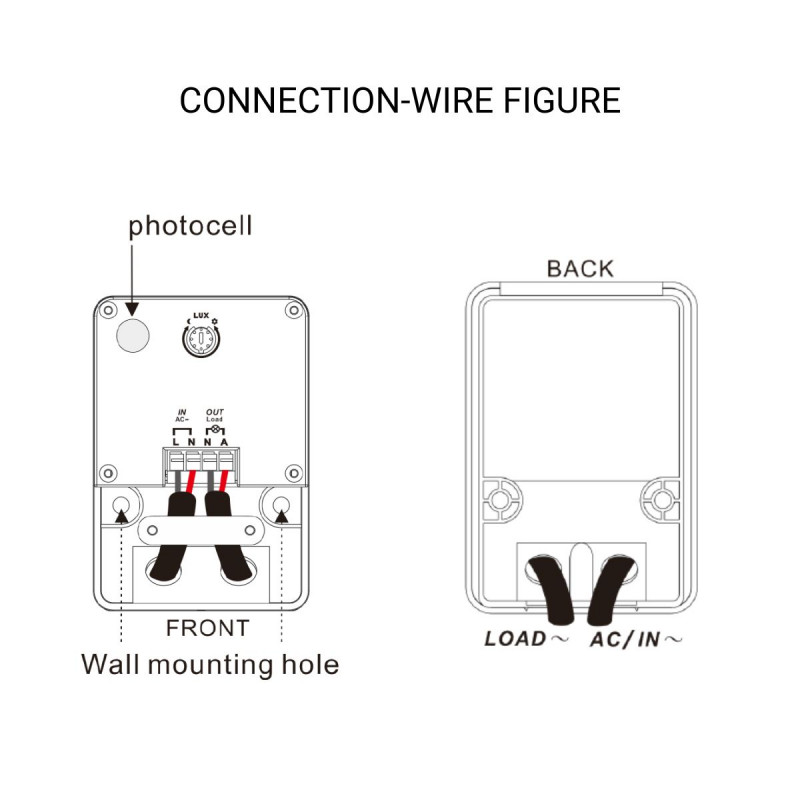

• Odkręć pokrywę czujnika ruchu, zamontuj podstawę przy ścianie i podłącz okablowanie z tyłu.

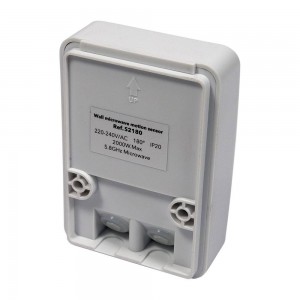

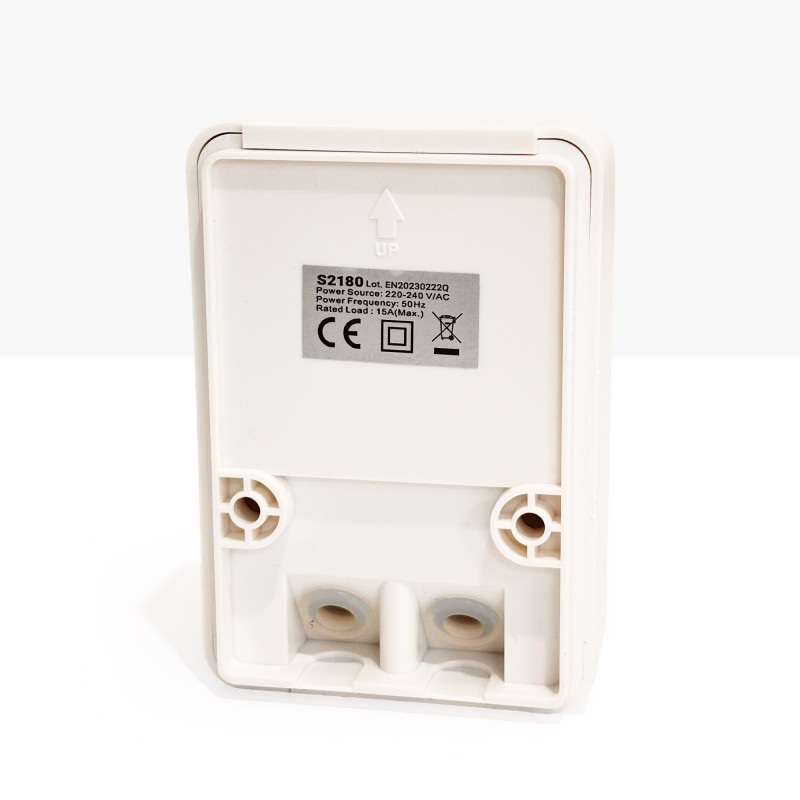

• Zainstaluj czujnik zgodnie z instrukcjami znajdującymi się z tyłu obudowy (strzałka w górę).
• Dopasuj czujnik do pokrywy przykręconej do ściany i zabezpiecz go śrubą.
• Włącz zasilanie i przetestuj instalację. Kontrolka będzie się świecić.

Aby skonfigurować mikrofalowy czujnik ruchu, wystarczy wyregulować koła ruletki wewnątrz czujnika:

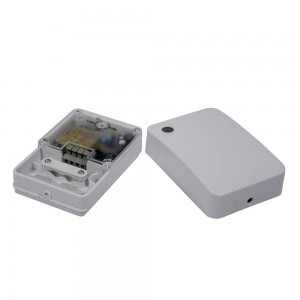

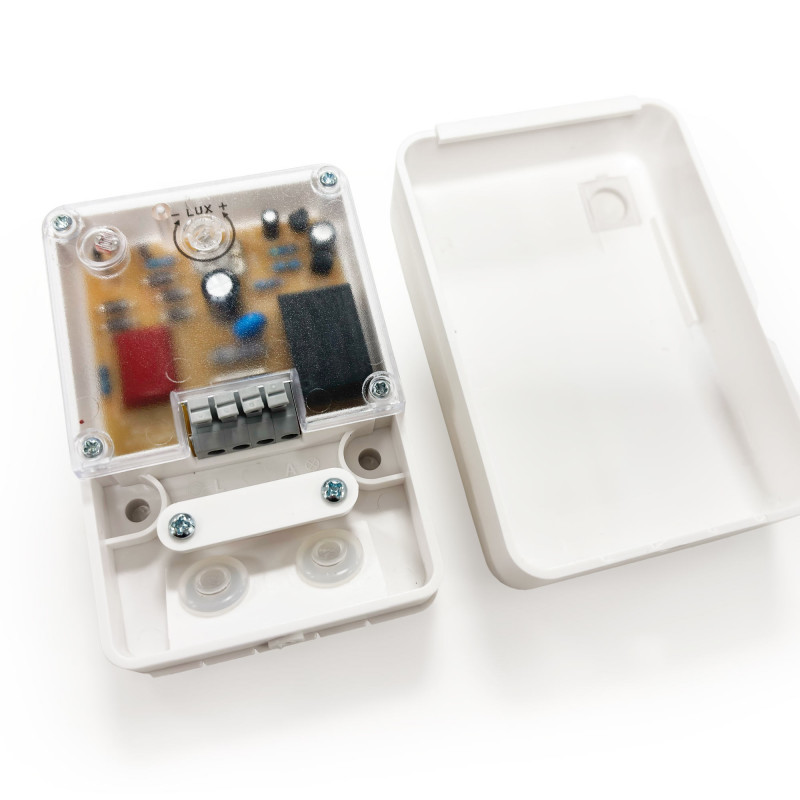

• Odłącz zasilanie i otwórz czujnik, aby uzyskać dostęp do połączeń i kół ruletki wewnątrz.
• Jeśli umieścimy ruletkę w pozycji środkowej, system aktywuje się zarówno w dzień, jak i w nocy, z czasem 5 sekund.
• Jeśli obrócimy koło w prawo, obwód będzie aktywowany tylko w ciągu dnia, a czas można regulować w zakresie od 10 sekund do 15 minut.
• Jeśli obrócimy pokrętło w lewo, obwód będzie aktywowany tylko w nocy, a czas można ustawić w zakresie od 10 sekund do 15 minut.

Czujnik nie reaguje prawidłowo, co powinienem zrobić?

W większości przypadków czujnik ruchu będzie wymagał regulacji i poprawek, aby działał poprawnie zgodnie z tym, jak chcemy, aby był aktywowany. W tym celu należy sprawdzić następujące punkty:

• Czujnik nie aktywuje obwodu:

1. Sprawdzić, czy czujnik ruchu otrzymuje ładunek elektryczny.
2. Czy lampka kontrolna pozostaje włączona po wykryciu ruchu? Jeśli tak, sprawdź okablowanie.
3. Jeśli kontrolka nie zapala się po wykryciu ruchu, należy sprawdzić, czy tryb dzienny/nocny jest ustawiony prawidłowo.
4. Sprawdź, czy czujnik jest podłączony do właściwego napięcia (220-240V-AC).

• Czułość jest słaba/niewystarczająca:

1. Sprawdź, czy przed lampą czujnika nie znajduje się nic, co utrudniałoby odbiór sygnału.
2. Sprawdź temperaturę otoczenia.
3. Sprawdź, czy źródło sygnału ruchu znajduje się w zasięgu detekcji czujnika.
4. Sprawdź wysokość instalacji.

• Czujnik ruchu nie wyłącza obwodu automatycznie:

1. Sprawdź, czy w obrębie zmiany wykrywania nie występuje stały ruch, choćby niewielki.
2. Sprawdź, czy czas działania nie jest ustawiony na maksimum (15 minut).
3. Sprawdź, czy natężenie prądu w obwodzie jest mniejsze niż 10A.
4. Sprawdź, czy w pobliżu czujnika nie występują nagłe zmiany temperatury, źródła emisji klimatyzacji lub ogrzewania itp.

Dane techniczne mikrofalowego czujnika ruchu

• Napięcie wejściowe: 220-240V-AC
• Częstotliwość: 50Hz
• Oświetlenie otoczenia (regulowane) <10-2000 LUX
• Czas pracy po aktywacji: minimum 10 sekund (+/-3 sek.) maksimum 15 minut (+/-3 min.)
• Zakres wykrywania: 360°.
• Odległość wykrywania: promień od 1 do 8 metrów, regulowany.
• System wysokiej częstotliwości: radar CW 5,8 GHz, pasmo ISM
• Moc nadawania: <10 mW
• Wysokość instalacji: od 1,5 do 3,5 metra
• Pobór mocy: 0,9 W
• Wykrywanie ruchu: 0,6 do 1,5 metra/sek.
