Ściemnialny sterownik TRIAC DALI PUSH 0/1-10V 6-42V 10W wieloprądowy (200-350mA)

Ściemnialny sterownik LED 4 w 1: DALI, PUSH, TRIAC, 0/1-10V. Stały prąd 10 W

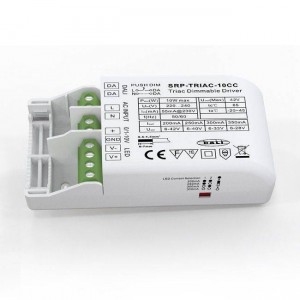

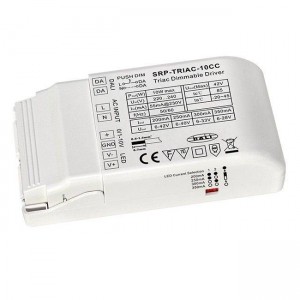

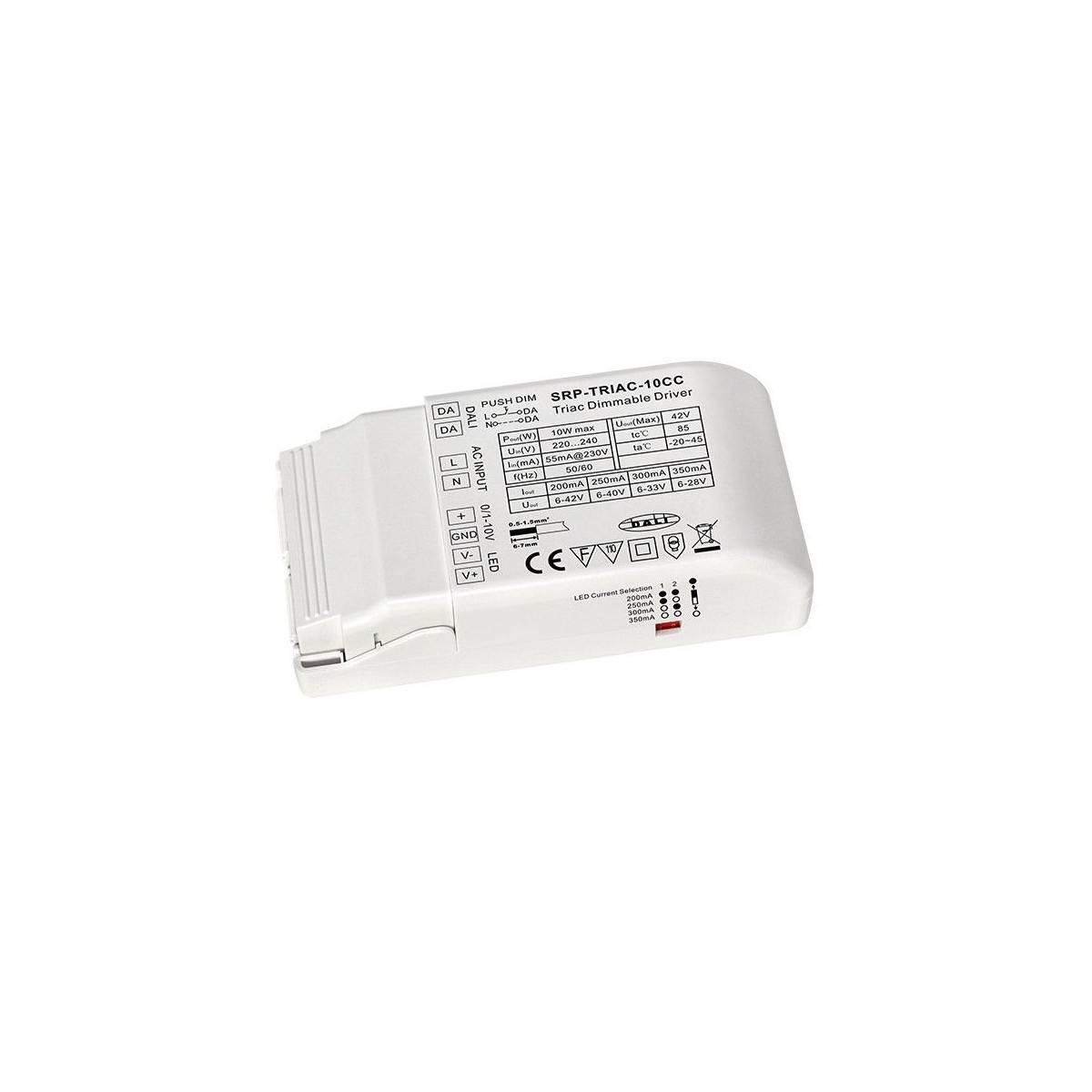

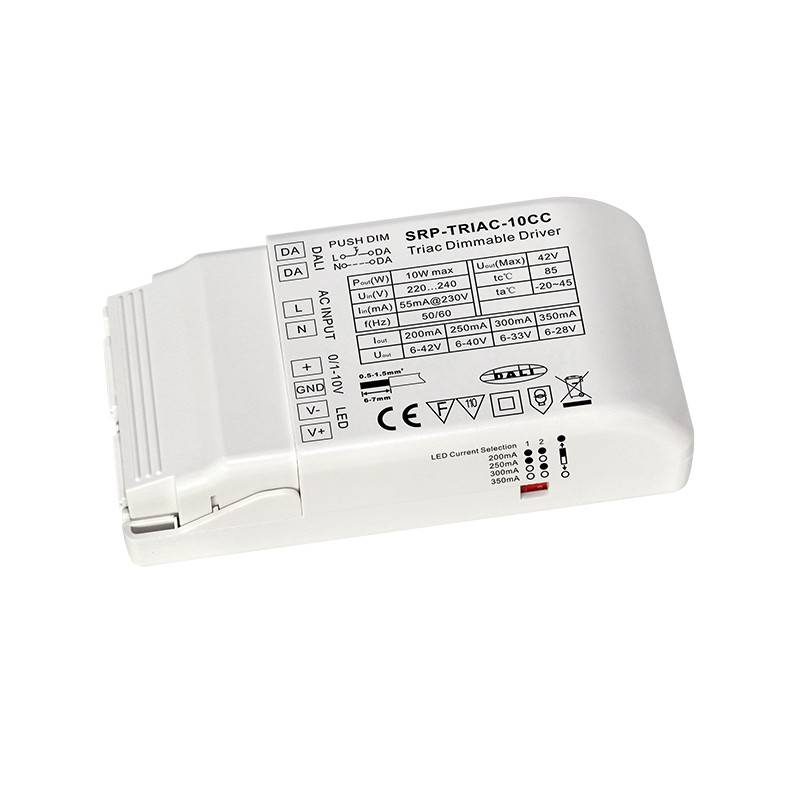

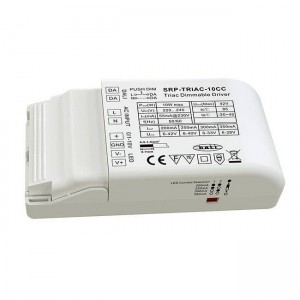

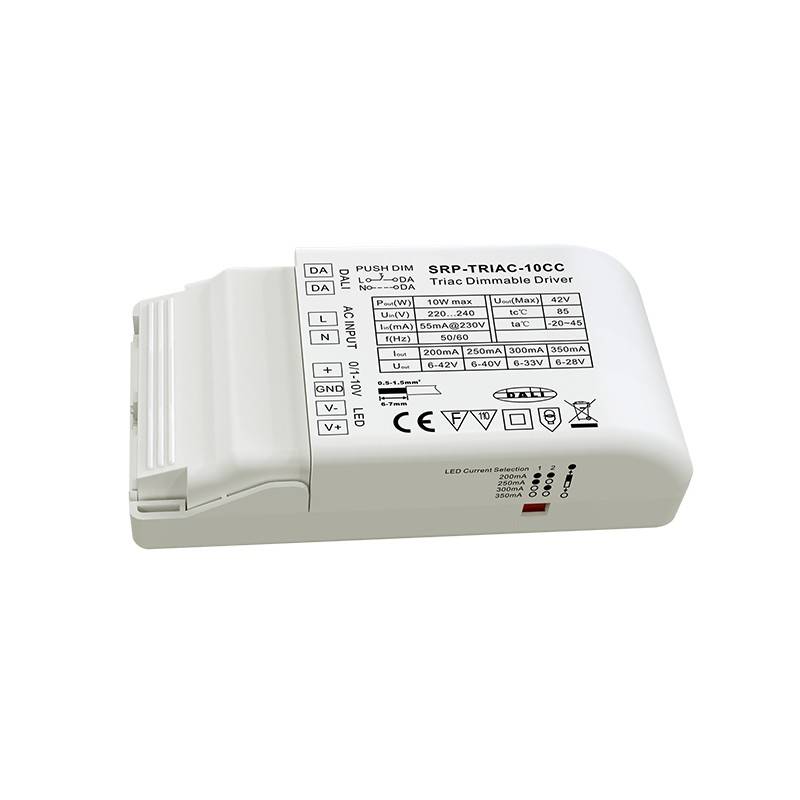

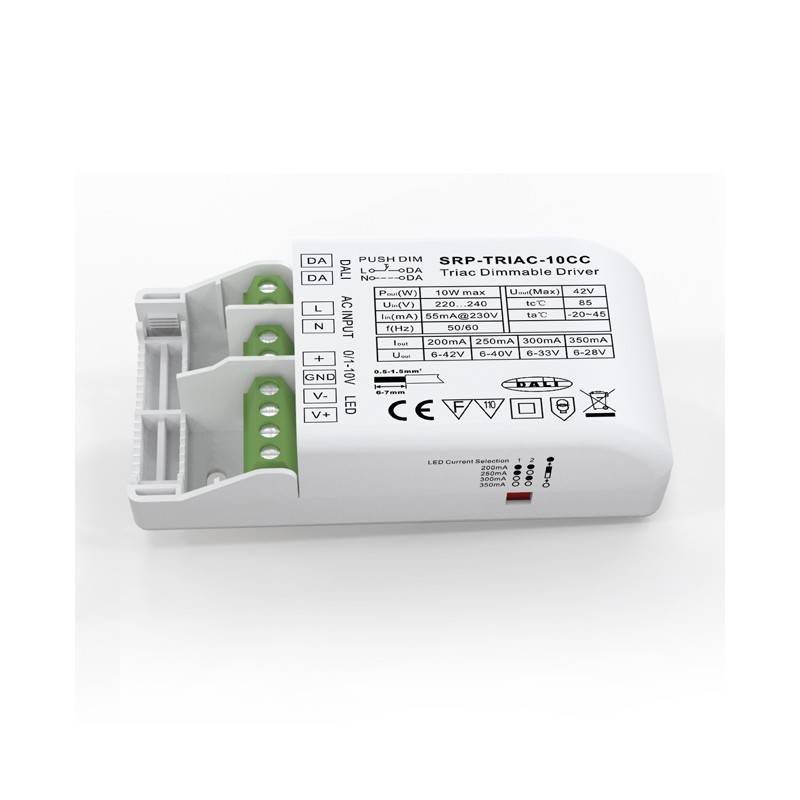

SRP-TRIAC-10CC to zatwierdzony przez ENEC ściemnialny sterownik LED TRIAC o mocy 10 W z 1-kanałowym wyjściem stałoprądowym i regulowanym prądem od 200 mA do 350 mA za pomocą przełączników DIP, dzięki czemu nadaje się do różnych świateł LED.

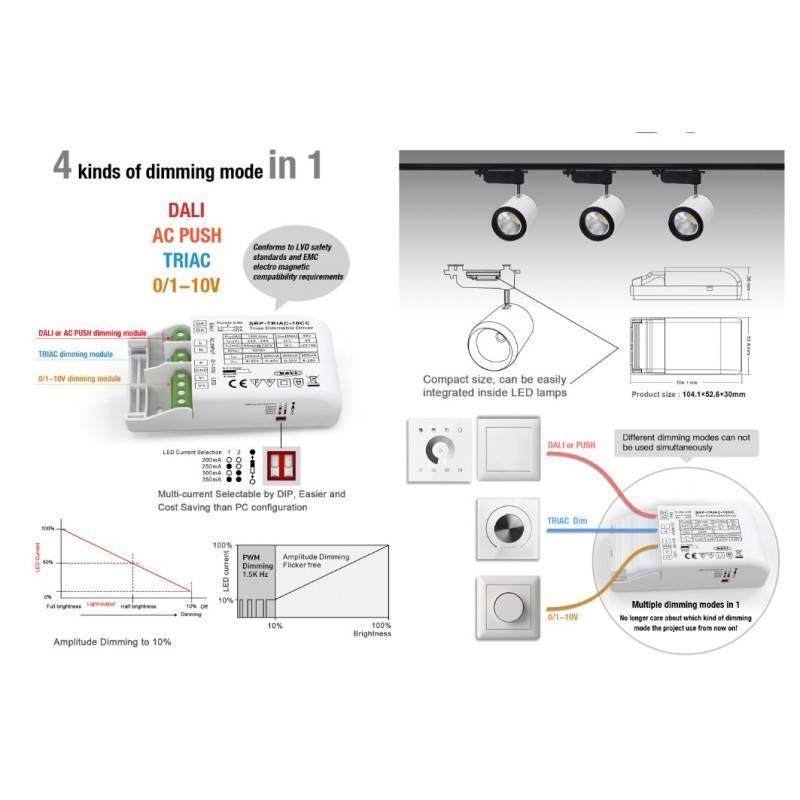

Sterownik ściemniania triaka został zaprojektowany z 4 interfejsami ściemniania DALI, Push, Triac, 0/1-10V w 1, dzięki czemu może współpracować z różnymi systemami sterowania. Wejście 200-240V-AC. Sterownik LED wykorzystuje wyjście ściemniania amplitudowego zamiast wyjścia PWM, aby zapewnić brak rzeczywistego migotania.

Współczynnik mocy ściemniacza LED może być wyższy niż 0,9, a sprawność jest wyższa niż 83%. Umożliwia płynne i głębokie ściemnianie do 1% bez migotania i brzęczenia. 1 adres DALI może być automatycznie przypisany przez master DALI.

Kompatybilny z oprogramowaniem Tridonic. Aplikacja dla użytkowników do sterowania poszczególnymi oprawami za pośrednictwem sieci Wi-Fi.

Ściemnianie DALI zostało specjalnie zaprojektowane do równomiernego ściemniania oświetlenia LED, bez skoków ściemniania, migotania i szumów.

Zgodny z normami IEC 62386-101, IEC 62386-102 i IEC 62386-207, ten sterownik DALI jest kompatybilny z większością systemów DALI dostępnych na rynku. Sterownik ściemniania Triac może być kompatybilny z uniwersalnymi ściemniaczami Triac. Wybierając interfejs 0/1-10V. Jest on kompatybilny z uniwersalnymi ściemniaczami 0/1-10V.

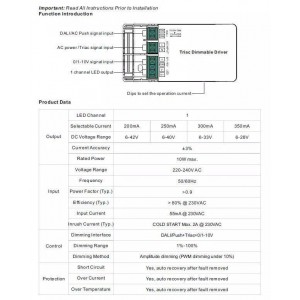

Najważniejsze cechy TRIAC Ściemnialny sterownik DALI PUSH 0/1-10V TRIAC Ściemnialny sterownik DALI PUSH 0/1-10V

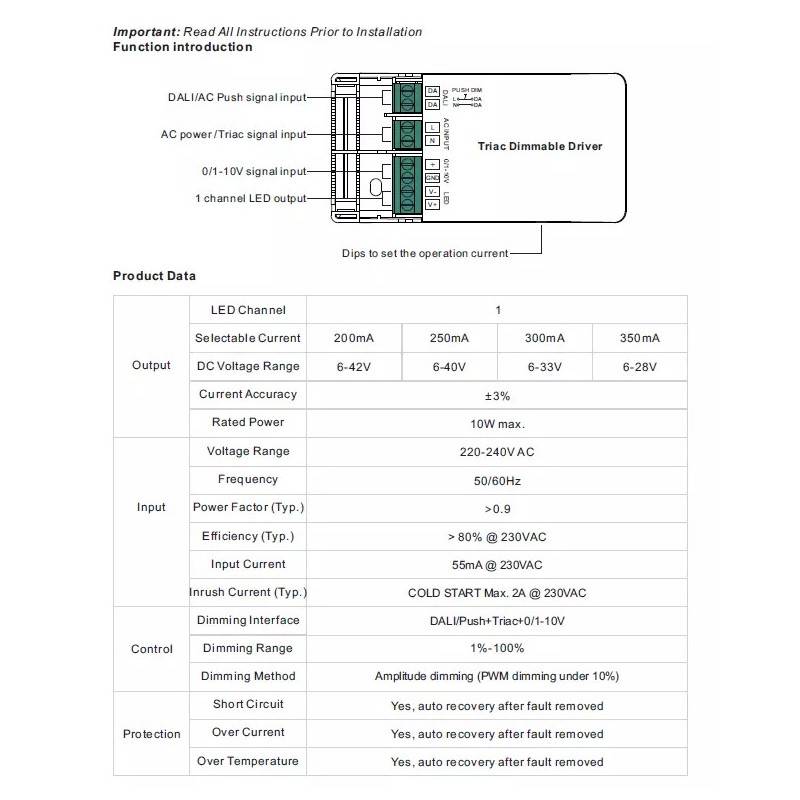

• Ściemnialny sterownik LED z interfejsami ściemniania DALI/Push+Triac+0/1-10V
• 1 kanał wyjścia stałoprądowego, maks. moc wyjściowa 10 W
• Prąd wyjściowy 200mA-350mA wybierany przełącznikiem DIP
• Umożliwia sterowanie jednokolorowym oświetleniem LED.
• Analogowe sterowanie prądem, brak wyjścia PWM, brak migotania.
• Zasilacz klasy Ⅱ, w pełni izolowana obudowa z tworzywa sztucznego.
• Wysoki współczynnik mocy i wydajność
• Zgodność z normami IEC 62386-101, IEC 62386-102, IEC 62386-207
• Kompatybilny z uniwersalnymi masterami DALI obsługującymi komendy DT6. Z uniwersalnymi ściemniaczami TRIAC. Kompatybilny z uniwersalnymi ściemniaczami 0/1-10V.
• Stopień ochrony IP20, odpowiedni do zastosowań oświetlenia LED wewnątrz pomieszczeń.

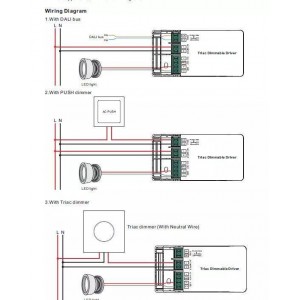

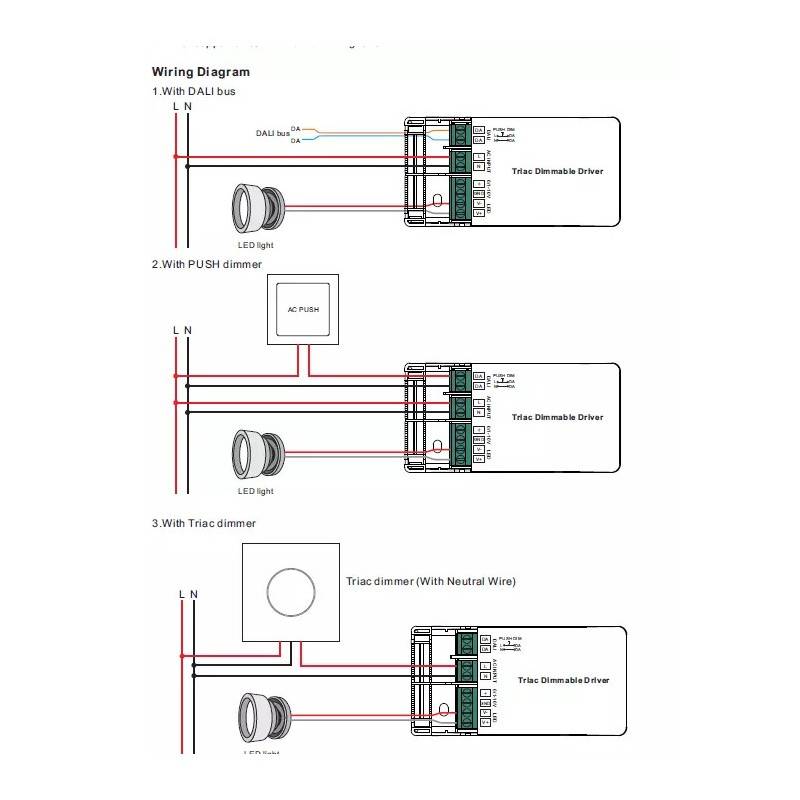

1 Wybór interfejsu ściemniania

1.1 Sterownik LED obsługuje 4 typy wejść ściemniania: DALI, Push, Triac, 0/1-10V.

1.2 Wybierz dowolny z 4 interfejsów ściemniania, które mają być podłączone jednocześnie.

1.3 Aby podłączyć nowy interfejs ściemniania, należy odłączyć poprzednio podłączony interfejs ściemniania.

1.4 NIE podłączaj więcej niż 2 interfejsów ściemniania jednocześnie.

2. Adres DALI przypisany przez urządzenia nadrzędne DALI.

Podczas podłączania do interfejsu DALI, 1 adres DALI może zostać przypisany automatycznie przez kontroler DALI Master.

3. tryb ściemniacza PUSH

Po podłączeniu za pomocą PUSH AC, kontroler będzie w trybie Push Dimmer, operacje w trybie Push Dimmer są następujące:

3.1. Naciśnij przycisk, aby włączyć/wyłączyć.

3.2 Naciśnij i przytrzymaj przycisk, aby zwiększyć lub zmniejszyć natężenie światła do żądanego poziomu i zwolnij go, a następnie powtórz operację, aby wyregulować natężenie światła w przeciwnym kierunku. Zakres ściemniania wynosi od 1% do 100%.

3.3 Funkcja pamięci po wyłączeniu lub awarii zasilania umożliwia urządzeniu zapamiętanie stanu sprzed wyłączenia podczas ponownego włączania.

4. Wejście ściemniania triaka

Po podłączeniu ściemniacza Triac, różne ściemniacze Triac od różnych dostawców mogą mieć różne minimalne poziomy ściemniania, poniżej których sterownik nie może ściemniać. Aby ściemnić do 1%, upewnij się, że ściemniacz obsługuje minimalny poziom ściemniania 1%.
