Ściemnialny sterownik TRIAC DALI PUSH 0/1-10V 8-48VDC 50W wieloprądowy (180-1500mA)

Ściemnialny sterownik LED 50W 4 w 1: DALI, PUSH, TRIAC, 0/1-10V. Stały prąd

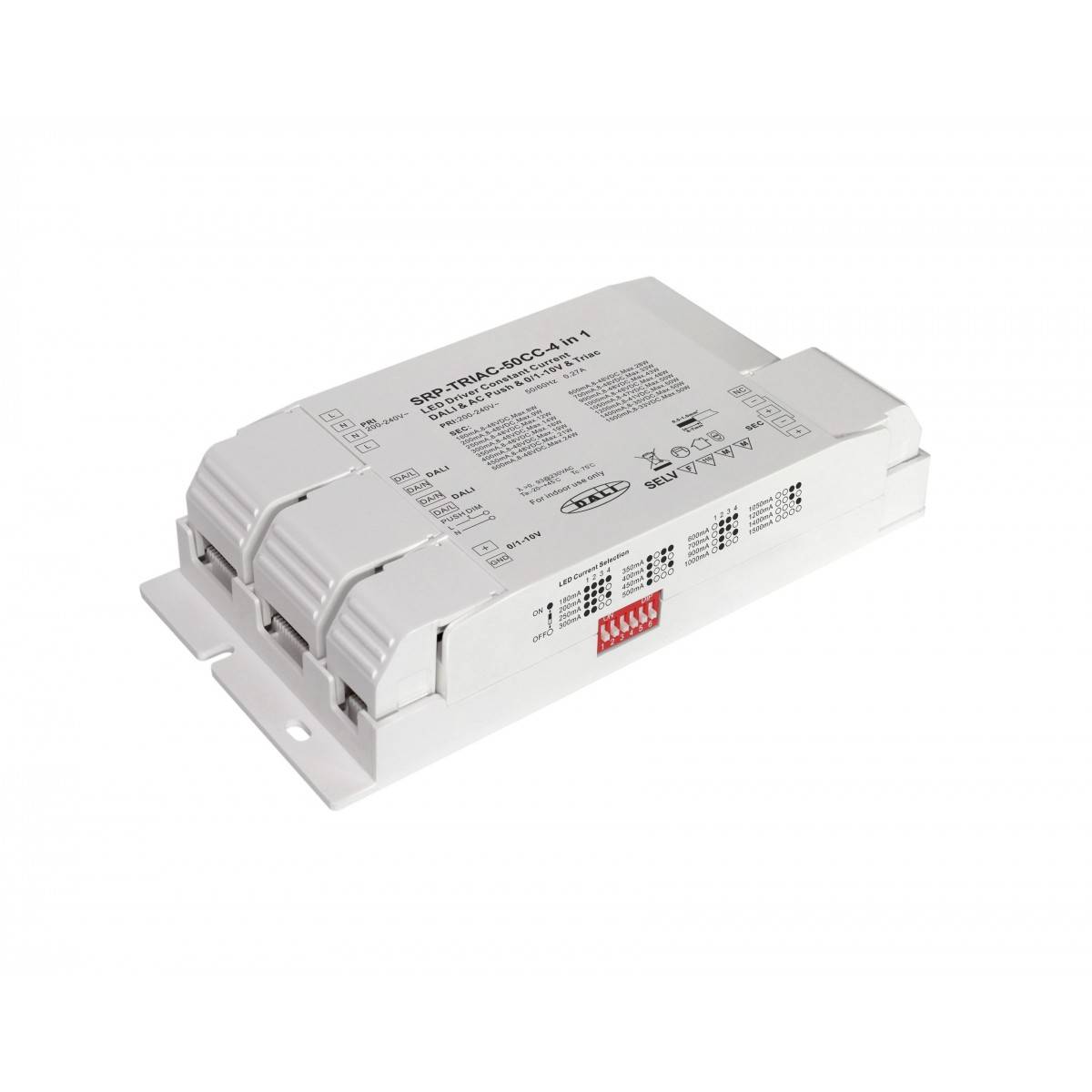

SRP-TRIAC-50CC to zatwierdzony przez ENEC zasilacz 4 w 1 8-48 V o mocy 50 W z 1-kanałowym wyjściem stałoprądowym i regulowanym prądem od 180 mA do 1500 mA za pomocą przełączników DIP, dzięki czemu nadaje się do różnych świateł LED.

Sterownik ściemniania TRIAC został zaprojektowany z DALI, PUSH, TRIAC, 0/1-10V, 4 interfejsami ściemniania w 1. 200-240V-AC. Sterownik LED z wyjściem ściemniania amplitudowego zamiast wyjścia PWM, aby zapewnić brak migotania.

Współczynnik mocy ściemniacza LED wyższy niż 0,9 i wysoka sprawność wyższa niż 83%. Umożliwia płynne i głębokie ściemnianie do 1% bez szumów i migotania. 1 adres DALI może być automatycznie przypisany przez master DALI.

Możliwość programowania za pomocą oprogramowania Tridonic. Aplikacja dla użytkowników do sterowania poszczególnymi oprawami za pośrednictwem sieci Wi-Fi.

Zgodny z normami IEC 62386-101, IEC 62386-102 i IEC 62386-207, ten kontroler DALI jest kompatybilny z większością systemów DALI dostępnych na rynku. Sterownik ściemniania Triac może być kompatybilny z uniwersalnymi ściemniaczami TRIAC. Wybierając interfejs 0/1-10V. Jest on kompatybilny z uniwersalnymi ściemniaczami 0/1-10V.

Przed podłączeniem oświetlenia LED za pomocą przełączników DIP należy wybrać odpowiedni prąd wyjściowy. Przed wybraniem prądu wyjściowego należy upewnić się, że zasilanie sterownika jest wyłączone.

Główne cechy Ściemnialne źródło TRIAC DALI PUSH 0/1-10V Ściemnialne źródło TRIAC DALI PUSH 0/1-10V

• Ściemnialny sterownik LED z interfejsami ściemniania TRIAC/DALI/Push+0/1-10V 4-w-1.
• 1 kanał wyjścia stałoprądowego, maks. moc wyjściowa 50 W.
• Prąd wyjściowy 180mA-1500mA wybierany przełącznikiem DIP.
• Umożliwia sterowanie jednokolorowym oświetleniem LED.
• Zasilacz klasy Ⅱ, w pełni izolowana obudowa z tworzywa sztucznego.
• Wysoki współczynnik mocy i wydajność.
• Zgodność z normami IEC 62386-101, IEC 62386-102, IEC 62386-207.
• Kompatybilny z uniwersalnymi masterami DALI obsługującymi komendy DT6.
• Kompatybilny z uniwersalnymi ściemniaczami TRIAC.
• Kompatybilny z uniwersalnymi ściemniaczami 0/1-10V.
• Stopień ochrony IP20.
• Odpowiedni do zastosowań oświetlenia LED w pomieszczeniach.

1 Wybór interfejsu ściemniania

1.1 Sterownik LED obsługuje 4 typy wejść ściemniania: DALI, PUSH, TRIAC, 0/1-10V.

1.2 Za każdym razem należy wybrać jeden z 4 interfejsów ściemniania.

1.3 Aby podłączyć nowy interfejs ściemniania, należy odłączyć poprzednio podłączony interfejs ściemniania.

1.4 NIE podłączaj więcej niż 2 (w tym 2) interfejsów ściemniania jednocześnie.

2. Adres DALI przypisany przez urządzenia nadrzędne DALI

Po podłączeniu do interfejsu DALI, kontroler DALI Master może automatycznie przypisać adres DALI. W celu uzyskania szczegółowych informacji należy zapoznać się z instrukcjami obsługi kompatybilnych kontrolerów DALI Master.

3. Tryb ściemniacza PUSH

Po podłączeniu zasilania AC PUSH, kontroler będzie w trybie ściemniacza PUSH, operacje w trybie ściemniacza PUSH są następujące:

3.1. Naciśnij przycisk, aby włączyć/wyłączyć urządzenie.

3.2 Naciśnij i przytrzymaj przycisk, aby zwiększyć lub zmniejszyć natężenie światła do żądanego poziomu i zwolnij go, a następnie powtórz operację, aby wyregulować natężenie światła w przeciwnym kierunku. Zakres ściemniania wynosi od 1% do 100%.

3.3 Funkcja pamięci po wyłączeniu lub awarii zasilania umożliwia urządzeniu zapamiętanie stanu sprzed wyłączenia podczas ponownego włączania.

4. Wejście ściemniania TRIAC

Po podłączeniu ściemniacza TRIAC, różne ściemniacze TRIAC od różnych dostawców mogą mieć różne minimalne poziomy ściemniania, poniżej których sterownik nie może ściemniać. Aby ściemnić do 1%, upewnij się, że ściemniacz obsługuje minimalny poziom ściemniania 1%.

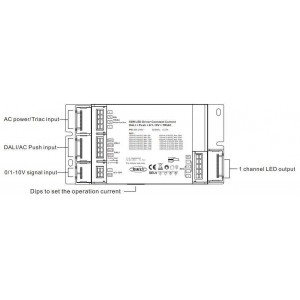

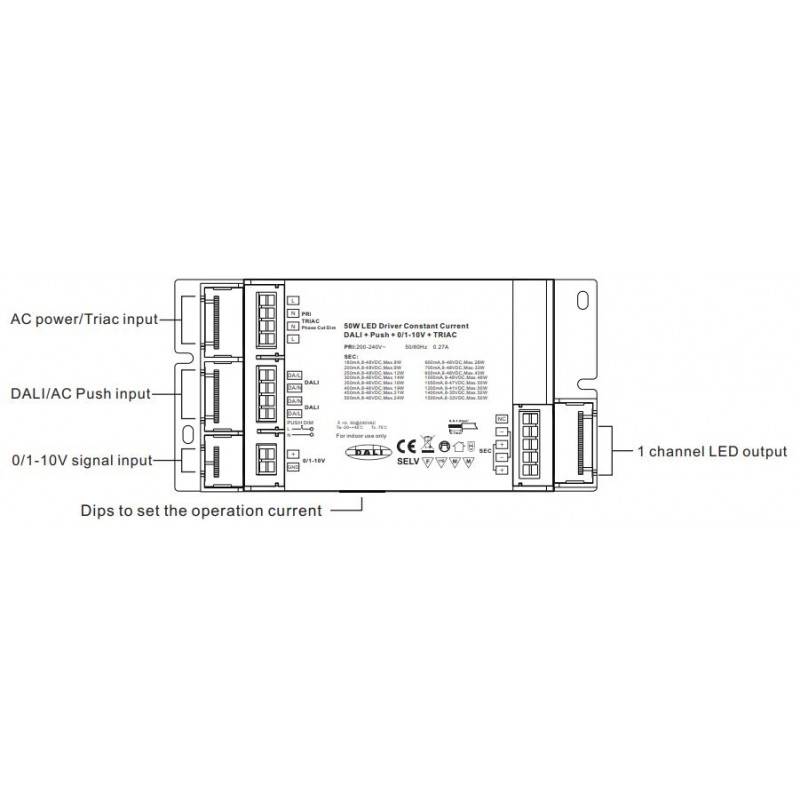

SCHEMAT OKABLOWANIA
