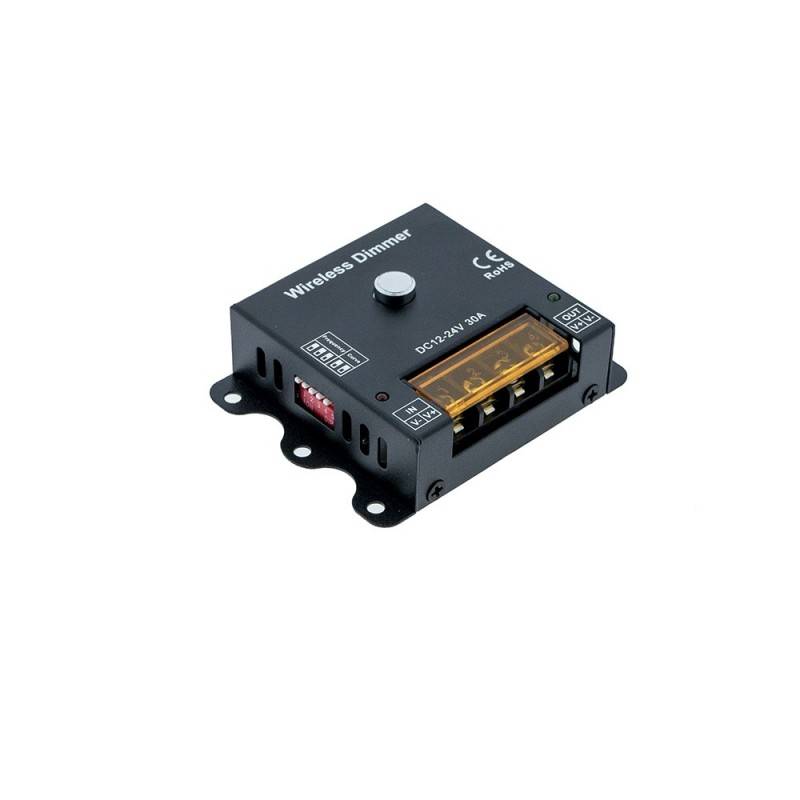

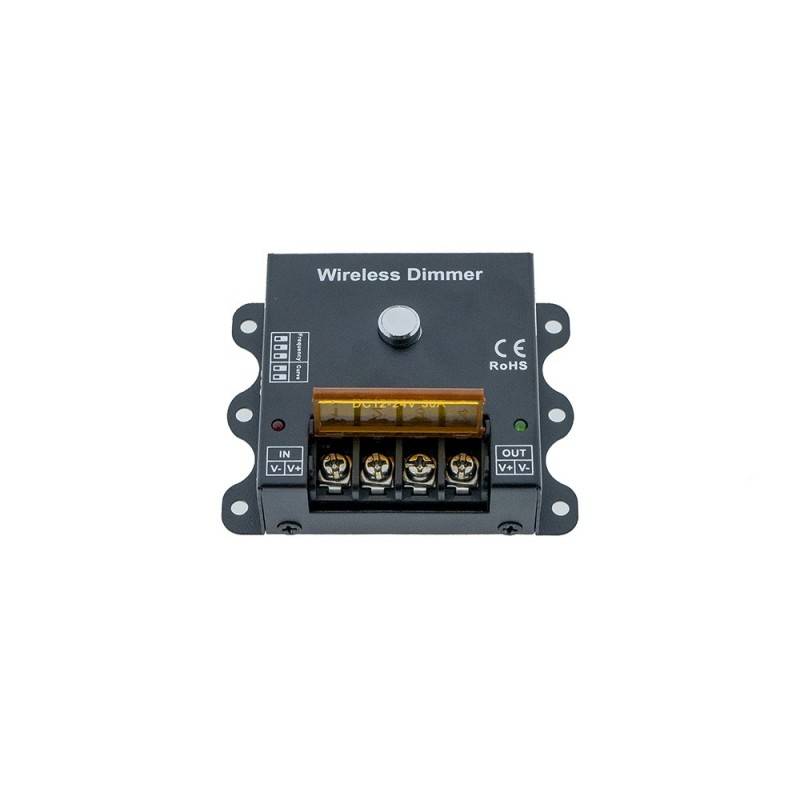

Bezprzewodowy ściemniacz PWM z regulowaną częstotliwością i krzywą ściemniania 12/24V 30A

SKU:B1623
Has superado el límite de unidades
W magazynie 196 sztuki
Specyfikacja techniczna

Ręczny ściemniacz z przyciskiem i bezprzewodowym pilotem do ściemniania jednokolorowych taśm LED, żarówek 12/24 V i wszystkich typów opraw oświetleniowych z wejściem 12/24 V. Ściemniacz umożliwia zmianę częstotliwości wyjściowej w zakresie od 300 Hz do 10 kHz oraz wybór liniowej lub logarytmicznej krzywej ściemniania.

Zgodnie z wybraną częstotliwością, ściemniacz dopuszcza maksymalny prąd 30A. Ściemnianie odbywa się za każdym dotknięciem ściemniacza lub pokrętła, do 10 poziomów jasności.

  • WEJŚCIE/WYJŚCIE: 12/24 V
  • Maks. 30 A
  • Pojedynczy kolor
  • 1 kanał
  • IP20

Bezprzewodowy i ręczny ściemniacz PWM z regulowaną częstotliwością i krzywą ściemniania

Do jednokolorowych taśm LED 12/24 V, maks. 30 A

Ściemniacz do jednokolorowych taśm i opraw LED 12/24 V, z możliwością zmiany częstotliwości i krzywej ściemniania. W zależności od wybranej opcji częstotliwości (od 300 Hz do 10 kHz) można podłączyć większe lub mniejsze obciążenie, przy czym 30 A to maksymalne obciążenie przy najniższej częstotliwości, a 10 A to maksymalne obciążenie przy maksymalnej częstotliwości.

Korzyści z prawidłowego ustawienia częstotliwości

Ludzkie oko nie jest w stanie dostrzec migotania powyżej 100 Hz, ale urządzenia elektroniczne, takie jak kamery fotograficzne, wideo lub mobilne, zwykle rejestrują od 25 do 60 klatek na sekundę. Z tego powodu czasami, podczas ustawiania ostrości na punkt świetlny za pomocą kamery, obserwujemy irytujące migotanie. Regulacja częstotliwości i krzywej ściemniania maksymalnie redukuje ten efekt, a oprócz zmniejszenia migotania oferuje znacznie bardziej jednorodne i przyjemne wizualnie przejście ściemniania.

Parametry techniczne

  • Temperatura pracy: -20ºC do 60ºC
  • Napięcie wejściowe/wyjściowe: 12-24VDC
  • Wyjście: 1 kanał
  • Podłączenie okablowania za pomocą listwy zaciskowej
  • Małe wymiary: 81x64x28mm
  • Waga: 116g
  • Zużycie statyczne na jedno użycie: <1W
  • Prąd wyjściowy: <30A
  • Częstotliwość transmisji sterownika: 433.92MHz
  • Maksymalna odległość sterowania za pomocą kontrolera: około 20 metrów

Instrukcja obsługi bezprzewodowego sterownika PWM o regulowanej częstotliwości

  1. Wybierz częstotliwość PWM, regulując trzy piny po lewej stronie, oznaczone 1-2-3.
  2. Wybierz krzywą ściemniania, regulując dwa piny po prawej stronie, oznaczone 4-5.
  3. Podłącz przewody obciążenia wejściowego i wyjściowego zgodnie z instrukcjami V+/V-, od zasilacza i wyjścia do taśmy LED.
  4. Podłącz obwód do zasilacza i można go obsługiwać bezpośrednio. Ściemnianie odbywa się poprzez naciśnięcie przycisku na ściemniaczu, jak również na pilocie zdalnego sterowania. Urządzenie umożliwia ustawienie do 10 różnych poziomów jasności.
  5. Do włączania i wyłączania wystarczy nacisnąć przycisk na kontrolerze przez 3 sekundy lub przycisk POWER na pilocie zdalnego sterowania.

Kwestie techniczne, o których należy pamiętać

Gdy częstotliwość PWM wynosi co najmniej 300 Hz, a maksymalne podłączone obciążenie wynosi 30 A, temperatura kontrolera zwykle nie przekracza 55ºC. Należy jednak pamiętać, że przy wysokich częstotliwościach od 500 Hz do 1000 Hz, kontroler może osiągnąć temperaturę do 65ºC.

Należy pamiętać, że im wyższa częstotliwość PWM, tym prąd wyjściowy zostanie proporcjonalnie zmniejszony, zgodnie z poniższą tabelą:

Częstotliwość PWM = 300Hz --> Maks. 30A

Częstotliwość PWM = 3KHz --> Maks. 20A

Częstotliwość PWM = 5KHz --> Maks. 15A

Częstotliwość PWM = 10KHz --> Maks. 10A
