Ściemniacz ręczny PWM 12-24 V DC - 30 A - Regulowana częstotliwość i krzywa ściemniania

SKU:B1620
Has superado el límite de unidades
W magazynie 263 sztuki
Specyfikacja techniczna

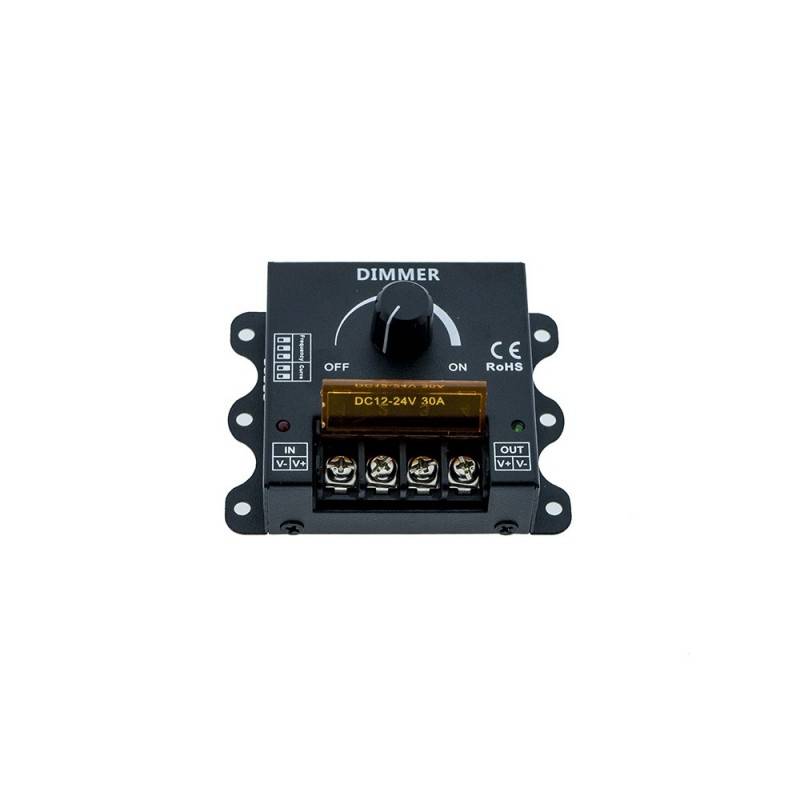

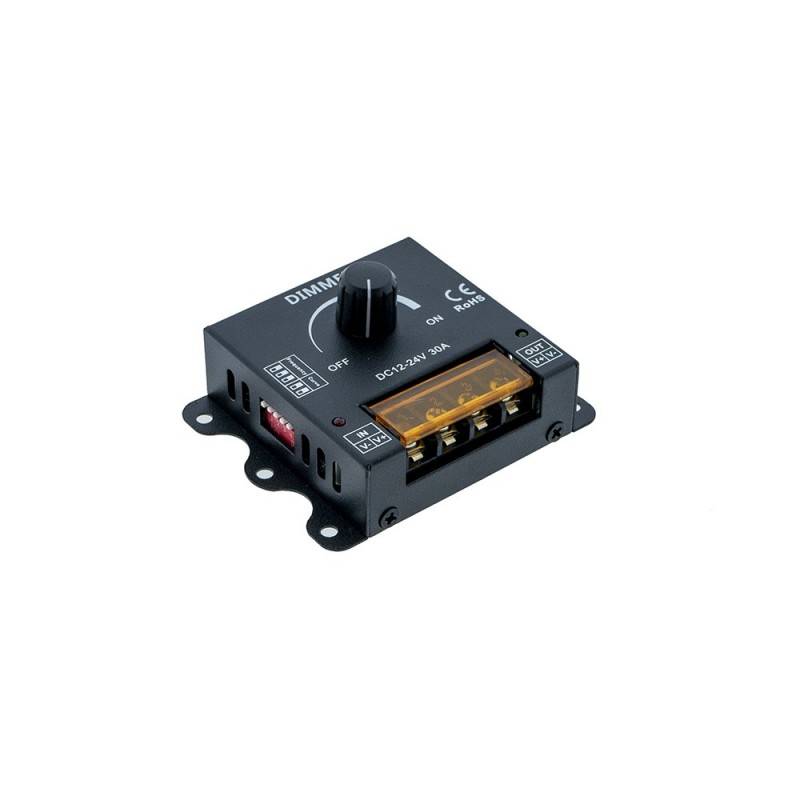

Ręczny ściemniacz gałkowy do jednokolorowych taśm LED, żarówek 12/24 V i ogólnie ściemnianych opraw oświetleniowych 12/24 V, z wyjściem 1-kanałowym.

Umożliwia zmianę i wybór częstotliwości od 300 Hz do 10 kHz oraz wybór liniowej lub logarytmicznej krzywej ściemniania.

W zależności od wybranej częstotliwości, regulator ręczny pozwala na maksymalny przepływ prądu do 30A. Tabela wartości znajduje się w rozszerzonym opisie poniżej.

  • IN/OUT: 12/24V
  • Maks. 30 A
  • Pojedynczy kolor
  • 1 kanał
  • IP20

Ręczny kontroler ściemniania PWM, regulowana częstotliwość i krzywa ściemniania

Do jednokolorowych taśm LED 12/24 V, maks. 30 A

Ściemniacz do taśm LED 12/24V z regulowaną częstotliwością i krzywą ściemniania. W zależności od wybranej opcji częstotliwości od 300Hz do 10KHz, pozwoli na podłączenie większego lub mniejszego obciążenia, maksymalnie 30A przy najniższej częstotliwości i maksymalnie 10A przy najwyższej częstotliwości.

Dlaczego ważne jest prawidłowe ustawienie częstotliwości?

Chociaż ludzkie oko nie dostrzega migotania powyżej 100 herców, urządzenia elektroniczne, aparaty fotograficzne i kamery wideo zazwyczaj rejestrują od 25 do 60 klatek na sekundę. Dlatego też często zauważamy nieprzyjemne migotanie podczas naświetlania punktu świetlnego kamerą. Ustawienie częstotliwości oraz krzywej ściemniania redukuje ten efekt do minimum i pozwala na jednorodne przejście światła od 0,1% do 100% bez migotania.

Parametry techniczne

  • Temperatura pracy: -20ºC do 60ºC
  • Napięcie wejściowe/wyjściowe: 12/24V
  • Wyjście: 1 kanał
  • Podłączenie okablowania poprzez listwę zaciskową
  • Małe wymiary: 90x70x48mm
  • Waga: 140g
  • Statyczny pobór mocy: <0,7W
  • Prąd wyjściowy: <30A

Instrukcja obsługi ręcznego regulatora PWM o regulowanej częstotliwości

  1. Wybierz częstotliwość PWM, regulując trzy piny po lewej stronie, oznaczone 1 - 2 - 3.
  2. Wybierz krzywą ściemniania, regulując dwa piny po prawej stronie, oznaczone 4 - 5.
  3. Podłącz przewody obciążenia wejściowego i wyjściowego zgodnie z instrukcjami V+ / V-, od zasilacza i wyjścia do taśmy LED.
  4. Podłącz obwód do zasilania i użyj pokrętła. Minimalną jasność ustawia się pokrętłem w lewo, a maksymalną jasność w prawo.
  5. Jeśli przekręcisz pokrętło do końca w lewo, poczujesz kliknięcie, a ściemniacz wyłączy zasilanie.

Uwagi, o których należy pamiętać

  • Gdy częstotliwość PWM wynosi co najmniej 300 Hz, a maksymalne podłączone obciążenie wynosi 30 A, temperatura kontrolera nie przekracza 55ºC. Gdy częstotliwość PWM wynosi od 500 Hz do 1000 Hz, kontroler może osiągnąć temperaturę do 65ºC.
  • Należy wziąć pod uwagę, że im wyższa częstotliwość PWM, tym prąd wyjściowy jest proporcjonalnie zmniejszany, zgodnie z poniższą tabelą:

Częstotliwość PWM = 300Hz --> Maks. 30A

Częstotliwość PWM = 3KHz --> Maks. 20A

Częstotliwość PWM = 5KHz --> Maks. 15A

Częstotliwość PWM = 10KHz --> Maks. 10A

Instrukcja obsługi (w języku angielskim):

dimm

dimmer

dimmer para led

12v dimmer

dimmer led

Certyfikaty
ROHS
WE
Barcelona LED

Załączniki

Karta produktu

Pytania i odpowiedzi

P: Pytanie: Witam, chciałem się dowiedzieć, czy pokrętło reguluje prąd wyjściowy i nawet jeśli podłączymy większy pobór prądu, prąd jest ograniczony?
R: Odpowiedź: Kontroler służy do ściemniania natężenia światła taśm LED 12 i 24 Vdc za pomocą modulacji szerokości impulsu (PWM). Obniżając jasność taśmy, jej zużycie będzie niższe.
Nie służy on do ograniczania poboru prądu przez obciążenia.
