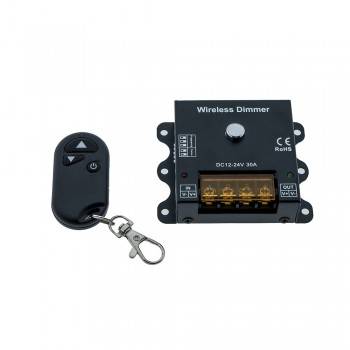

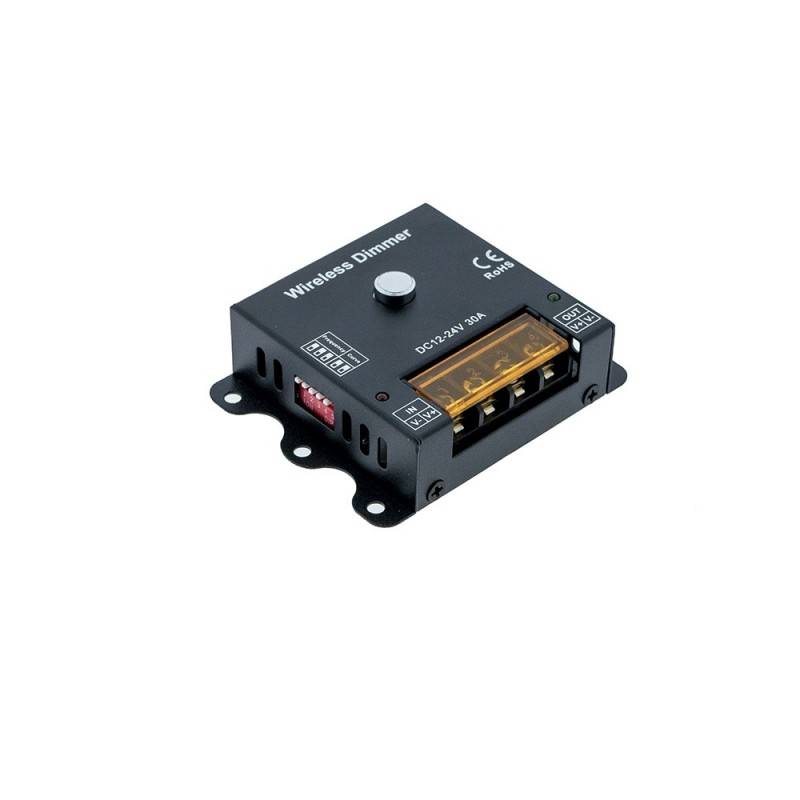

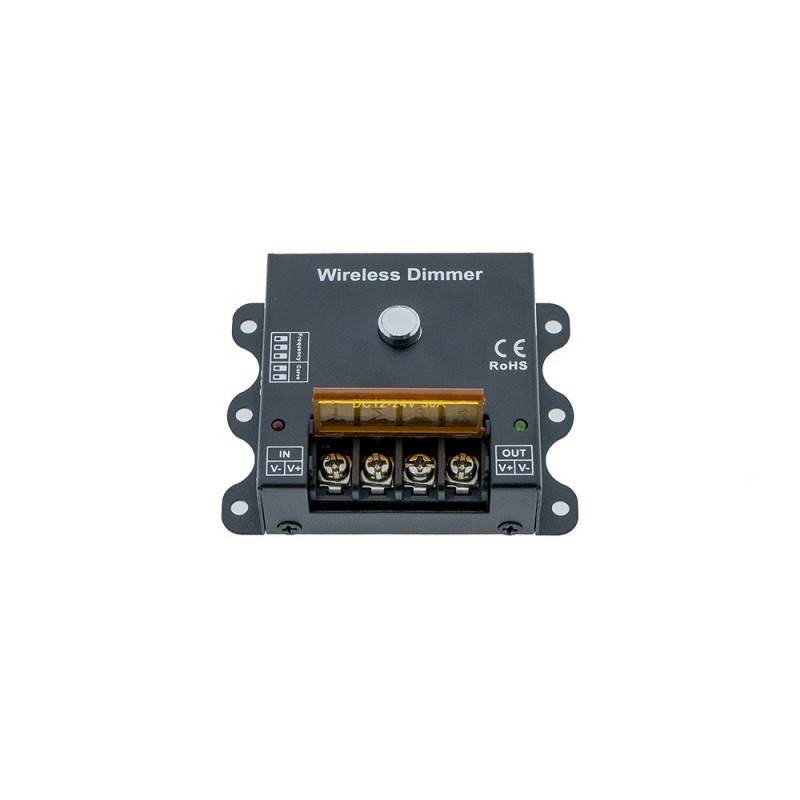

Dimmer PWM wireless de frequência e curva de regulação ajustáveis 12/24V 30A

Dimmer PWM sem fio e manual, frequência ajustável e curva de regulação

Para fitas de LED de cor única 12/24 V, máx. 30A

Dimmer para fitas e luminárias LED 12/24V monocromática, com possibilidade de variação de frequência e curva de regulação. De acordo com a opção selecionada em termos de frequência (de 300Hz a 10KHz), pode-se conectar uma carga maior ou menor, com no máximo 30A a carga máxima com a frequência mais baixa e 10A a carga máxima com a frequência máxima.

Benefícios de uma configuração de frequência correta

O olho humano não pode perceber oscilações além de 100 Hertz, mas dispositivos eletrônicos como fotos, vídeos ou câmeras móveis geralmente gravam entre 25 e 60 quadros por segundo. Devido a isso, às vezes, ao focalizar um ponto de luz com a câmera, observamos uma tremulação irritante. O ajuste da frequência e da curva de regulagem minimiza esse efeito e, além de reduzir o flicker, oferece uma transição de regulagem muito mais homogênea e visualmente agradável.

Parâmetros técnicos

• Temperatura de operação: -20ºC a 60ºC
• Tensão de entrada / saída: 12-24VDC
• Saída: 1 canal
• Conexão de fiação via régua de terminais
• Dimensões reduzidas: 81x64x28mm
• Peso: 116g
• Consumo estático por uso: <1W
• Corrente de saída: <30A
• Frequência de transmissão do controlador: 433,92 MHz
• Distância máxima do controle remoto: aproximadamente 20 metros

Instruções de uso do controlador PWM sem fio de frequência ajustável

1. Selecione a frequência PWM ajustando os três pinos à esquerda, marcados com 1-2-3
2. Selecione a curva de regulação ajustando os dois pinos à direita, marcados com 4-5
3. Conecte os cabos de carregamento de entrada e saída de acordo com as instruções V + / V-, da fonte de alimentação e saída para a faixa de LED.
4. Conecte o circuito à alimentação e você poderá operar diretamente. A regulagem é realizada pressionando, tanto através do botão regulador como do controle remoto. O dispositivo permite até 10 níveis diferentes de brilho.
5. Para ligar e desligar, basta pressionar e segurar o botão no controlador por 3 segundos, ou o botão POWER no controle remoto.

Questões técnicas para manter em mente

Quando a frequência PWM está no mínimo 300 Hz e a carga máxima conectada é 30A, a temperatura do controlador geralmente não excede 55ºC. Porém, você deve estar ciente de que em altas frequências entre 500 Hz e 1000 Hz, o controlador pode atingir temperaturas de até 65ºC.

Lembre-se de que, em frequências PWM mais altas, a corrente de saída será reduzida proporcionalmente, de acordo com a seguinte tabela:

• Freq. PWM = 300 Hz -> máx. 30A
• Freq. PWM = 3KHz -> máx. 20 A
• Freq. PWM = 5KHz -> máx. 15A
• Freq. PWM = 10KHz -> máx. 10A

Manual de instruções (em inglês):
