Driver Regulável TRIAC DALI PUSH 0/1-10V 50W (180-1500mA)

Diver LED regulável de 50W 4 em 1: DALI, PUSH, TRIAC, 0/1-10V. Corrente constante

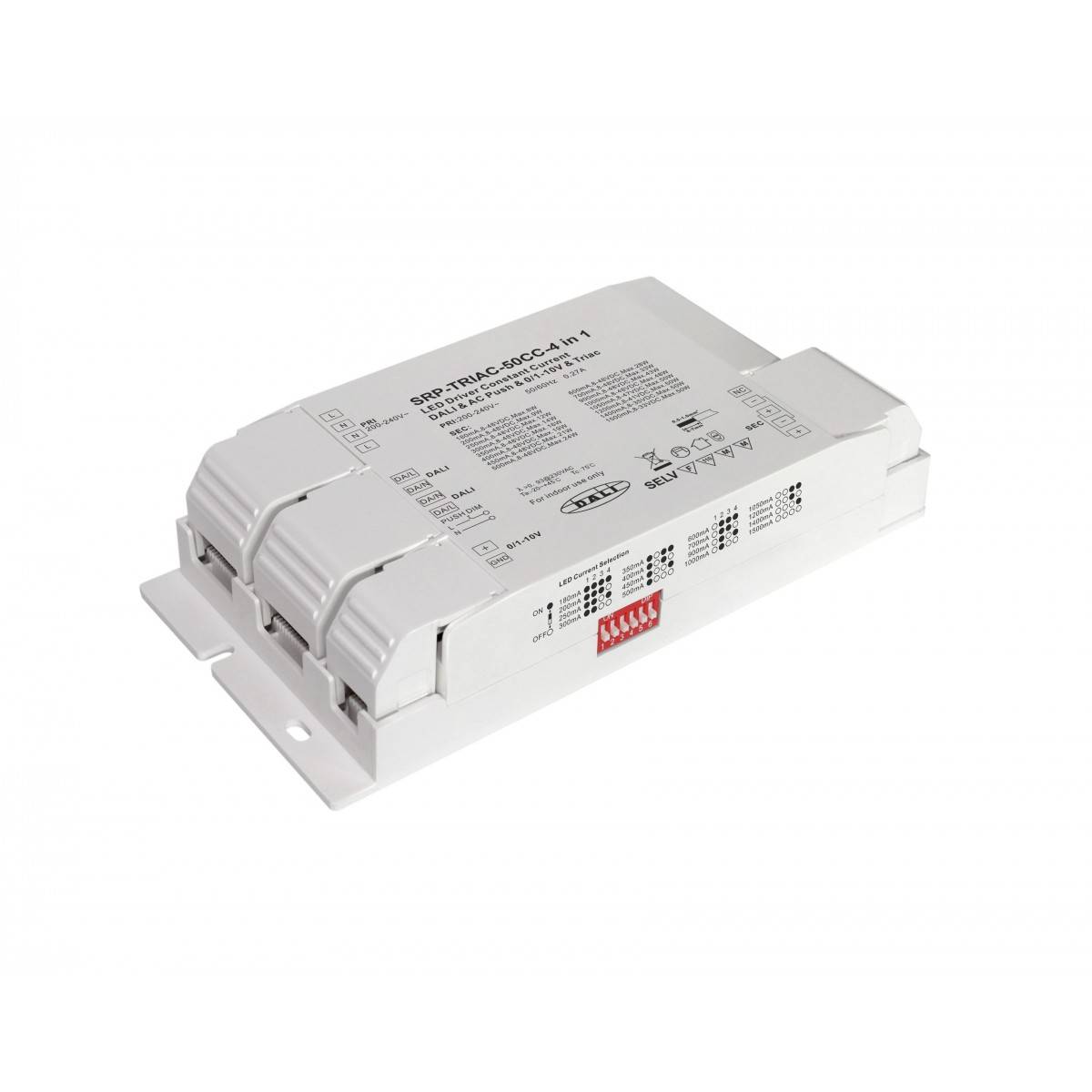

O SRP-TRIAC-50CC é uma fonte de alimentação de 50W 4 em 1 8-48 V, aprovada pela ENEC, com saída de corrente constante de 1 canal e corrente ajustável de 180mA a 1500mA via chaves DIP, permitindo ser adequada para diferentes luzes LED.

O controlador dimável TRIAC é projetado com DALI, PUSH, TRIAC, 0 / 1-10V, 4 interfaces de dimerização em 1.200-240V-CA. Driver LED com saída de dimerização de amplitude em vez de uma saída PWM para garantir que não haja cintilação.

Fator de potência do dimmer LED maior que 0,9 e alta eficiência maior que 83%. Permite uma regulação suave e profunda até 1% sem zumbido ou oscilação. Assim que 1 direção DALI pode ser atribuída automaticamente por mestres DALI.

Programável com o software Tridonic. App para que os usuários controlem suas luminárias individuais através da rede wi-fi.

Em conformidade com as normas IEC 62386-101, IEC 62386-102 e IEC 62386-207, este controlador DALI é compatível com a maioria dos sistemas DALI no mercado. O driver dimável Triac pode ser compatível com os reguladores TRIAC universais. Ao selecionar a interface 0 / 1-10V. É compatível com dimmers universais 0 / 1-10V.

Selecione a corrente de saída correta antes de conectar a luz LED usando os interruptores DIP. Certifique-se de que a alimentação do driver esteja desconectada antes de selecionar a corrente de saída.

Principais características da Fonte regulável TRIAC DALI PUSH 0 / 1-10V

• Driver de LED regulável com TRIAC / DALI / Push + 0 / 1-10V 4 em 1 interfaces de dimerização.
• Saída de corrente constante de 1 canal, potência máxima de saída 50W.
• Corrente de saída 180mA-1500mA selecionável por chave DIP.
• Controle a iluminação LED de uma única cor.
• Fonte de alimentação classe Ⅱ, caixa de plástico totalmente isolada.
• Alto fator de potência e eficiência.
• Está em conformidade com as normas IEC 62386-101, IEC 62386-102, IEC 62386-207.
• Compatível com mestres DALI universais que suportam comandos DT6.
• Compatível com reguladores universais TRIAC.
• Compatível com reguladores universais 0 / 1-10V.
• Grau de proteção IP20.
• Adequado para aplicações de iluminação LED em interiores.

1. Seleção da interface de controle

1.1. O driver LED suporta 4 tipos de entrada de dimerização: DALI, PUSH, TRIAC, 0 / 1-10V.
1.2. Selecione qualquer uma das 4 interfaces de dimerização para conectar a cada vez.
1.3. Para conectar uma nova interface de escurecimento, a interface de escurecimento conectada anteriormente deve ser desconectada.
1.4. NÃO conecte mais de 2 (incluindo 2) interfaces de dimerização simultaneamente.

2. Direção DALI atribuído por mestres DALI

Quando conectado com a interface DALI, o controlador DALI Master pode atribuir automaticamente um ponto DALI. Consulte os manuais do usuário dos masters DALI suportados para operações específicas.

3. Modo PUSH Dimmer

Enquanto conectado a um AC PUSH, o controlador estará no modo Dimmer PUSH, as operações no modo Dimmer Push são as seguintes:

3.1. Pressione o botão para ligar / desligar.
3.2. Pressione e segure o botão para aumentar ou diminuir a intensidade da luz para o nível desejado e solte-o, então repita a operação para ajustar a intensidade da luz na direção oposta. A faixa de atenuação é de 1% a 100%.
3.3. A função de memória após o desligamento ou falha de energia permite que o dispositivo memorize o estado antes do desligamento enquanto é ligado novamente.

4. Entrada de regulação TRIAC

Quando conectado a um dimmer TRIAC, diferentes dimmers TRIAC de diferentes fornecedores podem ter diferentes níveis mínimos de dimmer abaixo dos quais o controlador não pode diminuir. Para regular para 1%, certifique-se de que o dimmer suporta um nível mínimo de regulação de 1%.

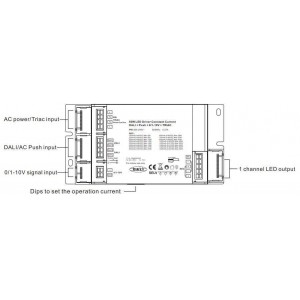

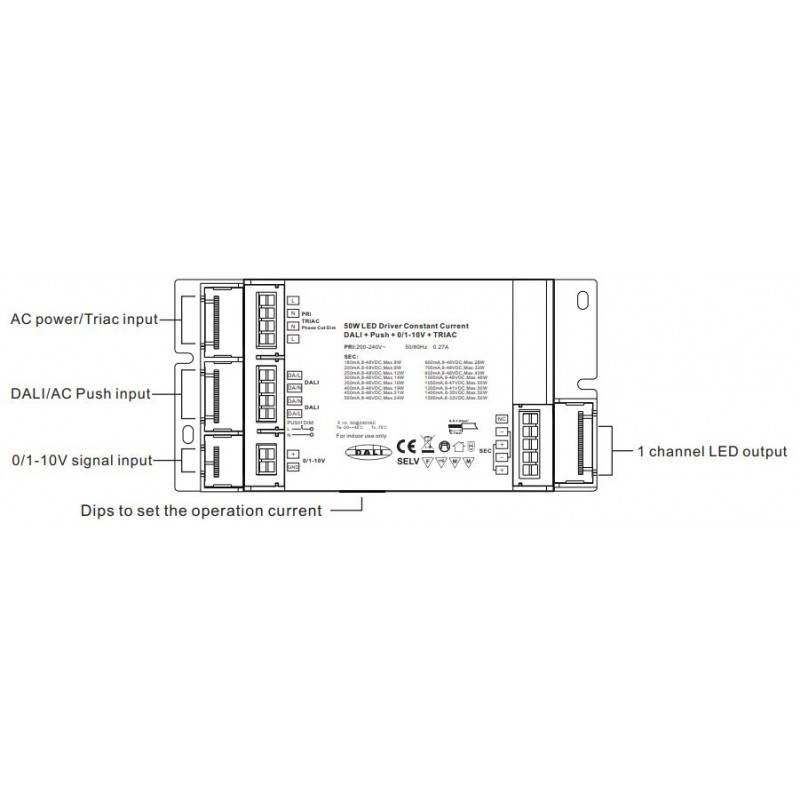

DIAGRAMA CABO
