Driver Dimável TRIAC DALI PUSH 0/1-10V 10W (200-350mA)

Controlador LED regulável 4 em 1: DALI, PUSH, TRIAC, 0/1-10V. 50W de corrente constante

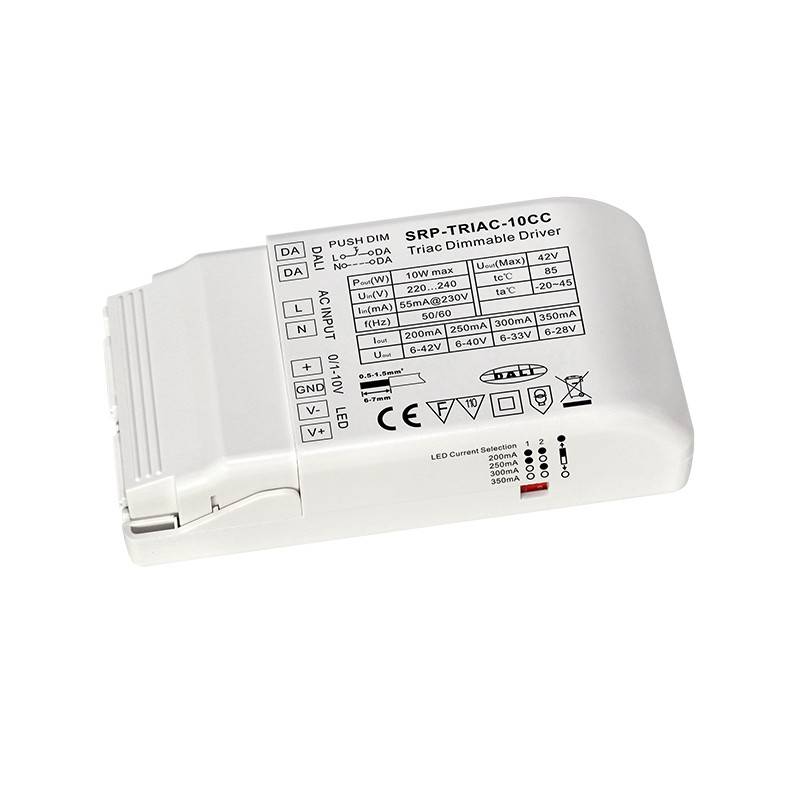

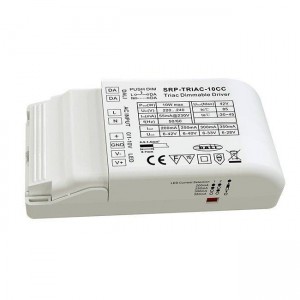

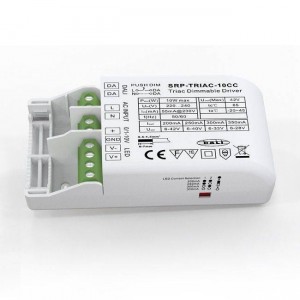

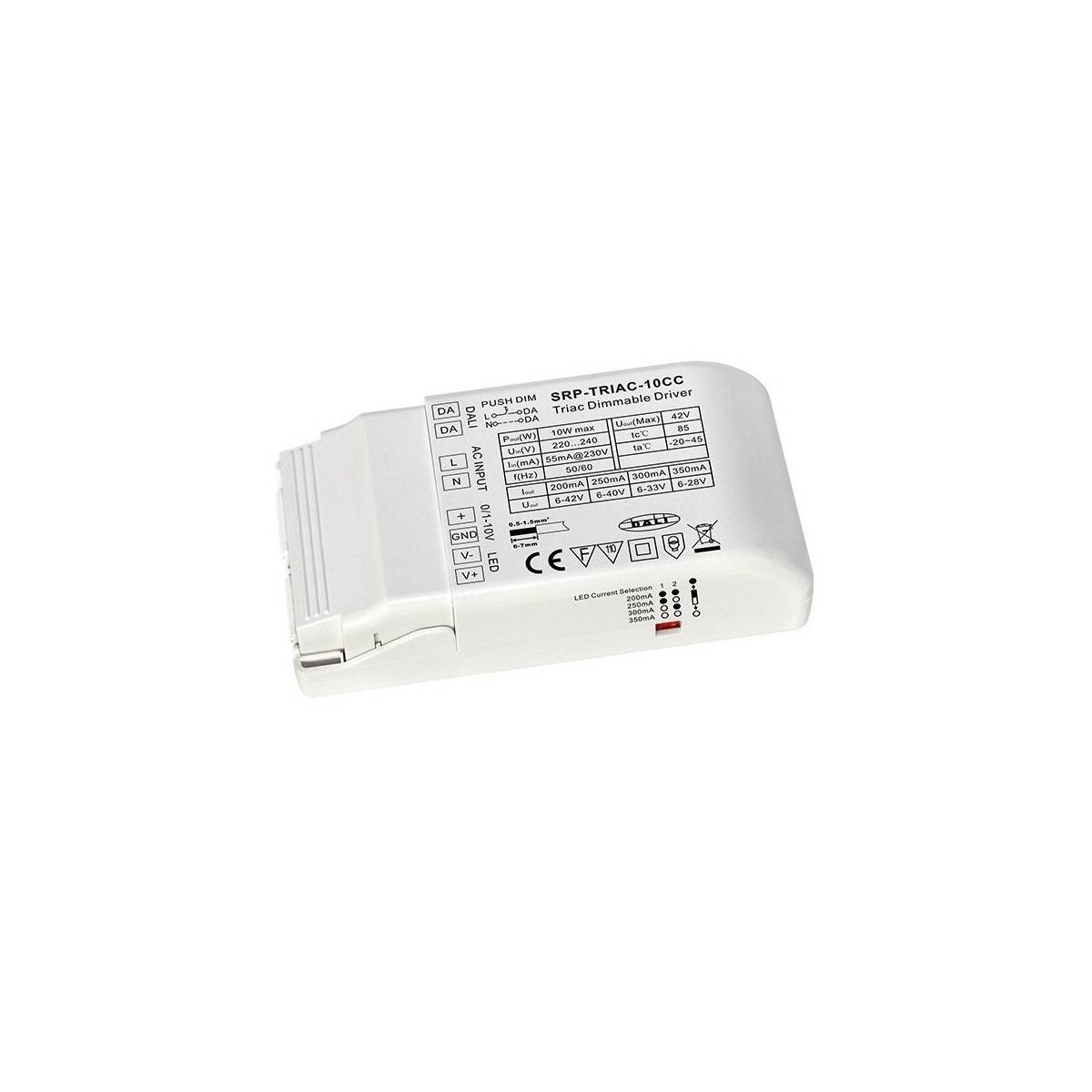

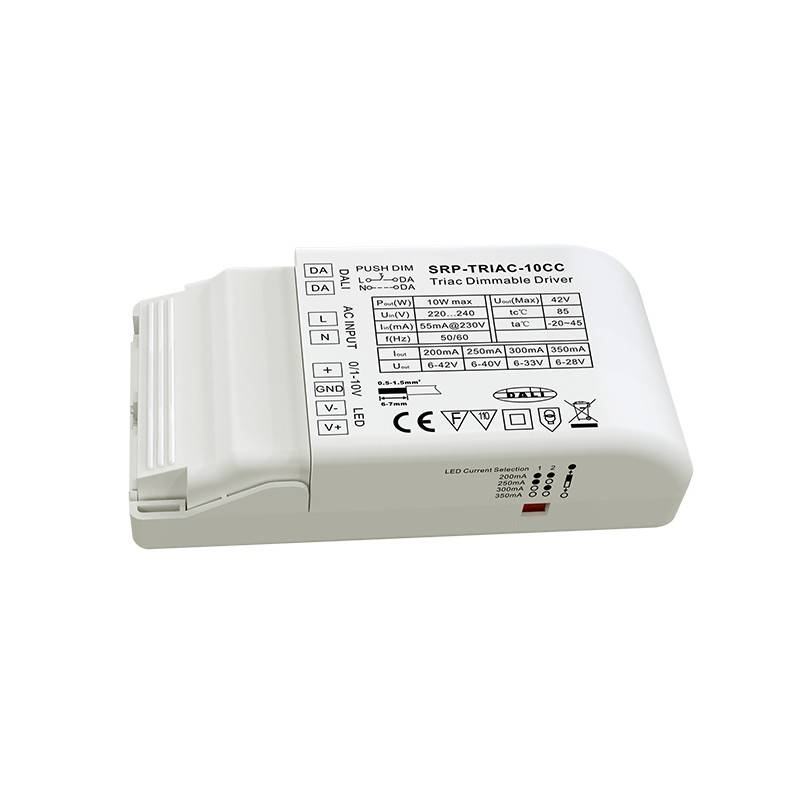

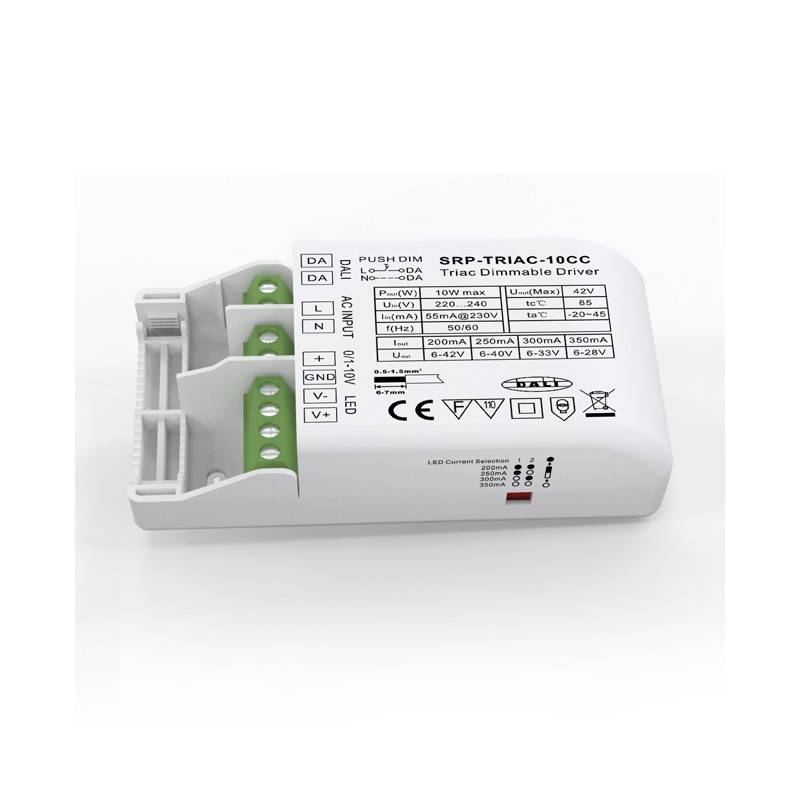

O SRP-TRIAC-10CC é um driver TRIAC LED regulável de 10W aprovado pela ENEC, com saída de corrente constante de 1 canal e corrente ajustável de 200mA a 350mA por meio de interruptores DIP, permitindo que seja adequado para diferentes luzes LED.

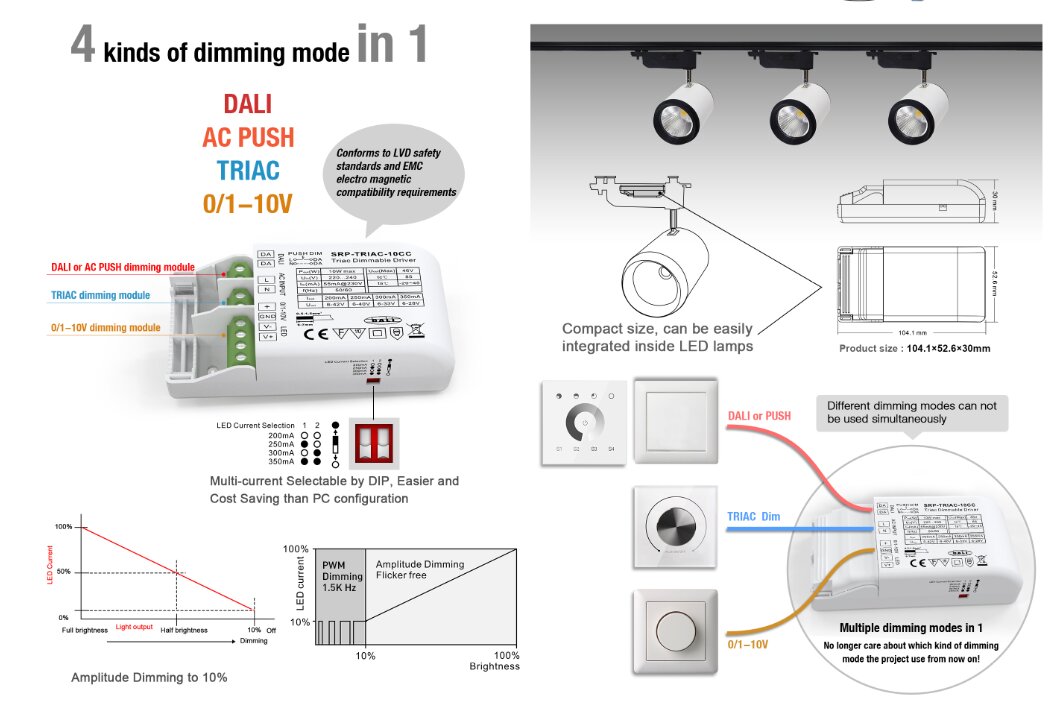

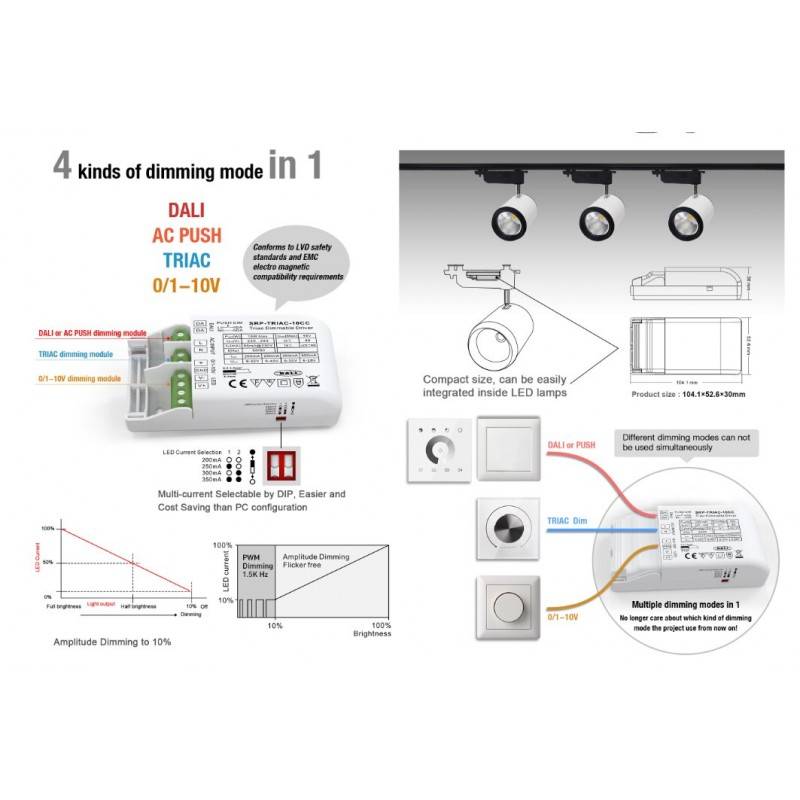

O controlador de dimerização triac é projetado com DALI, Push, Triac, 0 / 1-10V 4 interfaces de atenuação em 1, permitindo que você trabalhe com diferentes sistemas de controle. Entrada de 200-240 V-CA. O controlador LED adota saída de dimerização de amplitude em vez de saída PWM para garantir que não haja cintilação real.

O fator de potência do dimmer LED pode ser superior a 0,9 e a eficiência é superior a 83%. Permite uma regulagem suave e profunda até 1% sem oscilações ou zumbidos. 1 ponto DALI pode ser atribuído automaticamente pelos masters DALI.

Compatível com Software Tridonic. App para os usuários controlarem suas luminárias individuais através da rede wi-fi.

O regulador DALI foi especialmente projetado para iluminação de LED com dimerização uniforme, sem saltos de dimerização, sem cintilação e sem ruído.

Em conformidade com as normas IEC 62386-101, IEC 62386-102 e IEC 62386-207, este controlador DALI é compatível com a maioria dos sistemas DALI no mercado. O driver de dimerização Triac pode ser compatível com dimmers universais Triac. Ao selecionar a interface 0 / 1-10V. É compatível com dimmers universais 0 / 1-10V.

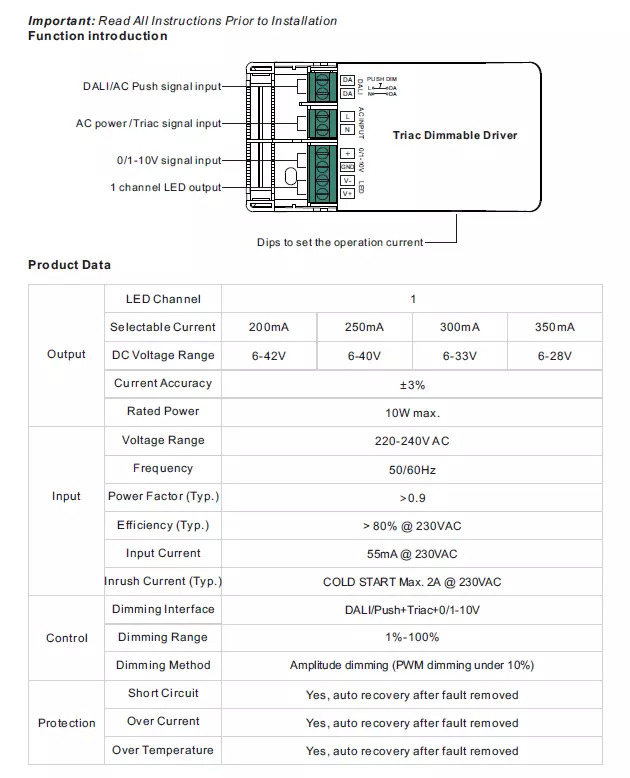

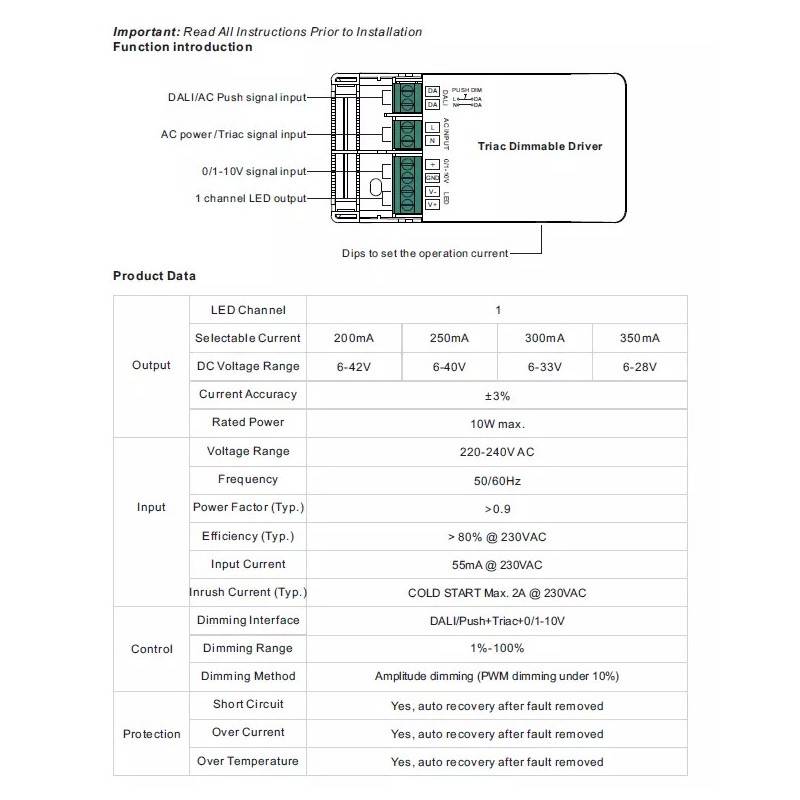

Principais características do regulador TRIAC Dimável DALI PUSH 0/1-10V

• Driver de LED regulável com interfaces de dimerização DALI / Push + Triac + 0 / 1-10V
• Saída de corrente constante de 1 canal, potência de saída máxima de 10 W
• Corrente de saída 200mA-350mA selecionável por chave DIP
• Controle a iluminação LED de uma única cor.
• Controle de corrente analógico, sem saída PWM, sem cintilação.
• Fonte de alimentação classe Ⅱ, caixa de plástico totalmente isolada
• Alto fator de potência e eficiência
• Está em conformidade com as normas IEC 62386-101, IEC 62386-102, IEC 62386-207
• Compatível com mestres DALI universais que suportam comandos DT6. Com reguladores TRIAC universais. Compatível com reguladores universais 0 / 1-10V.
• Grau de proteção IP20, adequado para aplicações de iluminação LED em interiores.

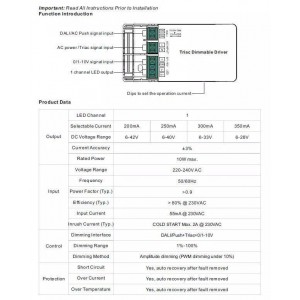

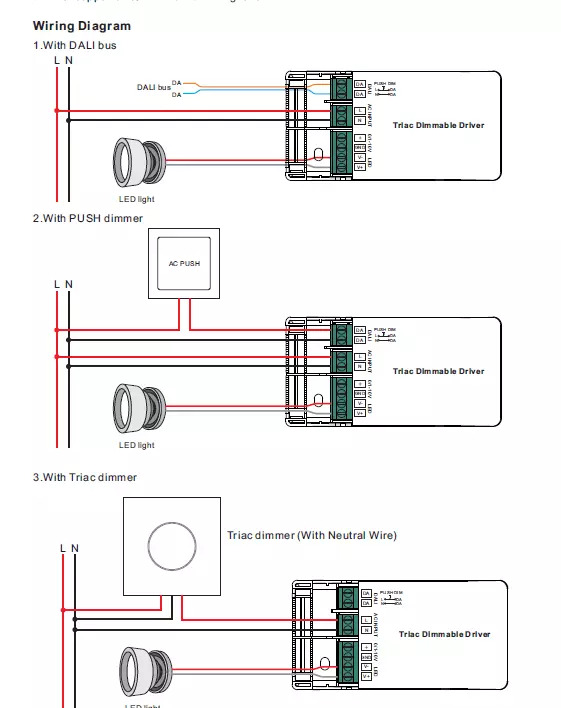

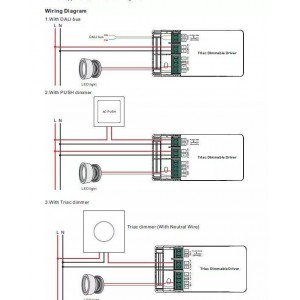

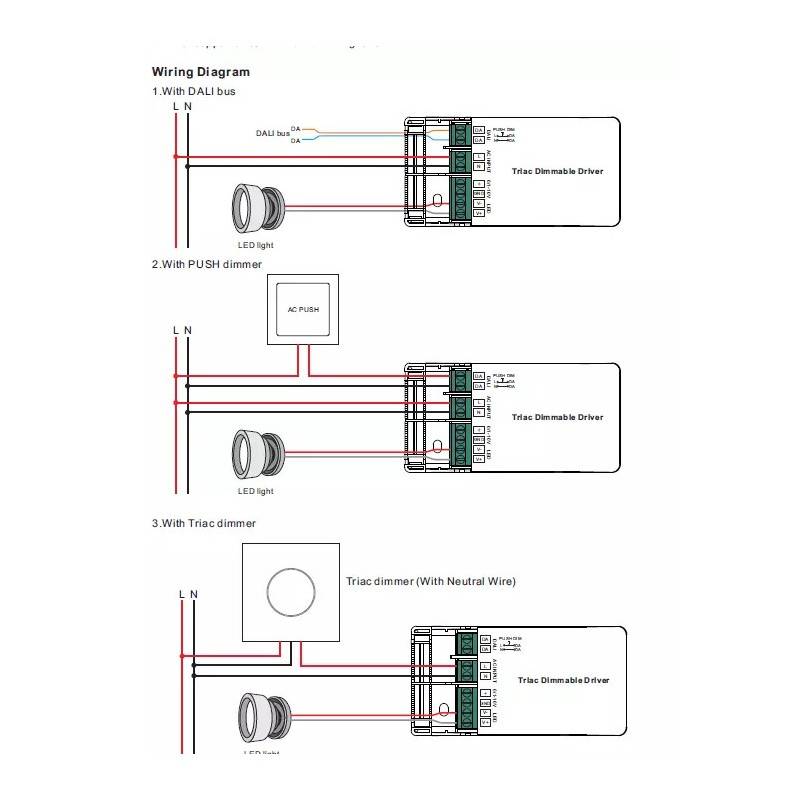

1. Seleção de interface de regulação

• 1.1. O driver LED suporta 4 tipos de entrada de dimerização: DALI, Push, Triac, 0 / 1-10V.
• 1.2. Selecione qualquer uma das 4 interfaces de dimerização para conectar a cada vez.
• 1.3. Para conectar uma nova interface de regulação, a interface de regulação conectada anteriormente deve ser desconectada.
• 1.4. NÃO conecte mais de 2 interfaces de dimerização simultaneamente.

2. Direção DALI atribuída pelos mestres DALI.

Durante a conexão com a interface DALI, 1 direção DALI pode ser atribuída pelo controlador master DALI automaticamente.

3. Modo PUSH Dimmer

Enquanto conectado a um PUSH AC, o controlador estará no modo Push Dimmer, as operações do modo Push Dimmer são as seguintes:

3.1. Pressione o botão para ligar / desligar.

3.2. Pressione e segure o botão para aumentar ou diminuir a intensidade da luz para o nível desejado e solte-o, em seguida, repita a operação para ajustar a intensidade da luz na direção oposta. A faixa de atenuação é de 1% a 100%.

3.3. A função de memória após desligamento ou falha de energia permite que o dispositivo memorize o estado de pré-desligamento enquanto o liga novamente.

4. Entrada de regulação Triac

Quando conectado a um dimmer Triac, diferentes dimmers Triac de diferentes fornecedores podem ter diferentes níveis mínimos de dimmer abaixo dos quais o controlador não pode se regulado. Para regular para 1%, certifique-se de que o regulador suporta um nível mínimo de regulação de 1%.
