Sensor de movimento por micro-ondas de superfície 360°

Sensor de movimento por microondas de superfície 360º

O sensor de movimento por microondas é um novo sistema de comutação para economia de energia. Seus sensores de ondas eletromagnéticas de alta frequência (5,8 GHz) integrados no circuito do detector oferecem funções práticas de automação no gerenciamento de instalações de iluminação.

O sensor de movimento de microondas é ativado ao receber um sinal de movimento de um ser humano. Ao entrar no campo de detecção, ativa o circuito elétrico instantaneamente, identificando automaticamente o dia e a noite (pode ser ajustado para que seja ativado apenas durante o dia ou à noite)

Por que sensor de movimento por microondas?

Os sensores de movimento por microondas permitem que você detecte movimento através de portas, painéis ou vidro, mesmo através de paredes finas. Em casos como escritórios compartimentados, armazéns industriais ou instalações com várias divisões, o sensor de movimento por microondas é o elemento perfeito, mais eficaz do que os sensores infravermelhos.

Instalação do sensor de movimento por microondas

A montagem e configuração dos sensores de micro-ondas são simples. Detalhamos o processo abaixo:

1. Desconecte a fonte de alimentação e verifique se o circuito não está recebendo energia.
2. Desaparafuse a tampa do sensor de movimento, monte a base contra a parede e conecte a fiação por trás.

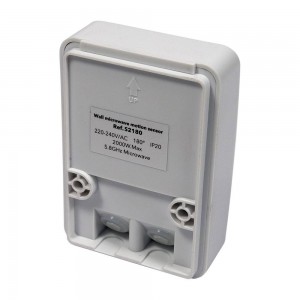

3. Instale o sensor de acordo com as indicações na parte traseira da caixa (seta PARA CIMA apontando para cima).
4. Encaixe o sensor contra a tampa aparafusada na parede e fixe-o com o parafuso.
5. Conecte a fonte de alimentação e teste a instalação. A luz piloto permanecerá acesa.

Para configurar o sensor de movimento de microondas, tudo que você precisa fazer é ajustar as rodas internas:

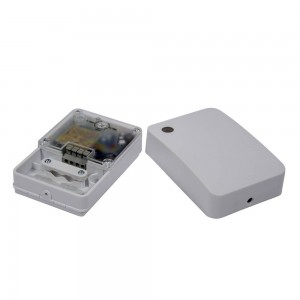

1. Desconecte a fonte de alimentação e abra o sensor para acessar as conexões e as rodas internas.
2. Se colocarmos a roleta na posição central, o sistema será acionado tanto de dia quanto de noite, com um tempo de 5 segundos.
3. Se girarmos o volante para a direita, o circuito será acionado apenas durante o dia, e o tempo pode ser ajustado entre 10 segundos e 15 minutos.
4. Se girarmos a roda para a esquerda, o circuito será acionado apenas à noite, e o tempo pode ser ajustado entre 10 segundos e 15 minutos

O sensor não está respondendo corretamente. Que faço?

Na maioria dos casos, o sensor de movimento exigirá ajustes e revisões para uma operação adequada de acordo com a forma como desejamos que seja ativado. Para fazer isso, você deve revisar os seguintes pontos:

O sensor não ativa o circuito:

1. Verifique se o sensor de movimento recebe uma carga elétrica.
2. A luz piloto permanece acesa após detectar o movimento? Em caso afirmativo, verifique a fiação.
3. Se a luz piloto não acender após a detecção de movimento, verifique se está definido para o modo dia / noite corretamente.
4. Verifique se o sensor está conectado à tensão correta (220-240 V-CA)

• A sensibilidade é fraca / insuficiente:

1. Verifique se não há nada na frente do piloto do detector que atrapalhe a recepção do sinal.
2. Verifique a temperatura ambiente de operação.
3. Verifique se a fonte do sinal de movimento está dentro do campo de detecção do sensor.
4. Verifique a altura de instalação.

• O sensor de movimento não desconecta automaticamente o circuito:

1. Verifique se não há movimento constante, não importa o quão pequeno, dentro da mudança de detecção.
2. Verifique se o tempo de execução não está definido para o máximo (15 minutos).
3. Verifique se a corrente no circuito é inferior a 10A.
4. Verifique se não há mudanças repentinas de temperatura perto do sensor, ar condicionado ou fontes de emissão de aquecimento, etc.

Especificações técnicas do sensor de movimento de microondas:

• Tensão de entrada: 220-240V-AC
• Freqüência: 50Hz
• Luz ambiente (ajustável) <10-2000 LUX
• Tempo de operação após a ativação: mínimo 10 segundos (+/- 3 segundos) Máximo 15 minutos (+/- 3 minutos)
• Faixa de detecção: 360º
• Distância de detecção: raio de 1 a 8 metros, ajustável.
• Sistema de alta frequência: radar CW de 5,8 GHz, banda ISM
• Potência de transmissão: <10mW
• Altura de instalação: 1,5 a 3,5 metros
• Consumo de energia: 0,9W
• Detecção de movimento: 0,6 a 1,5 metros / segundo.
